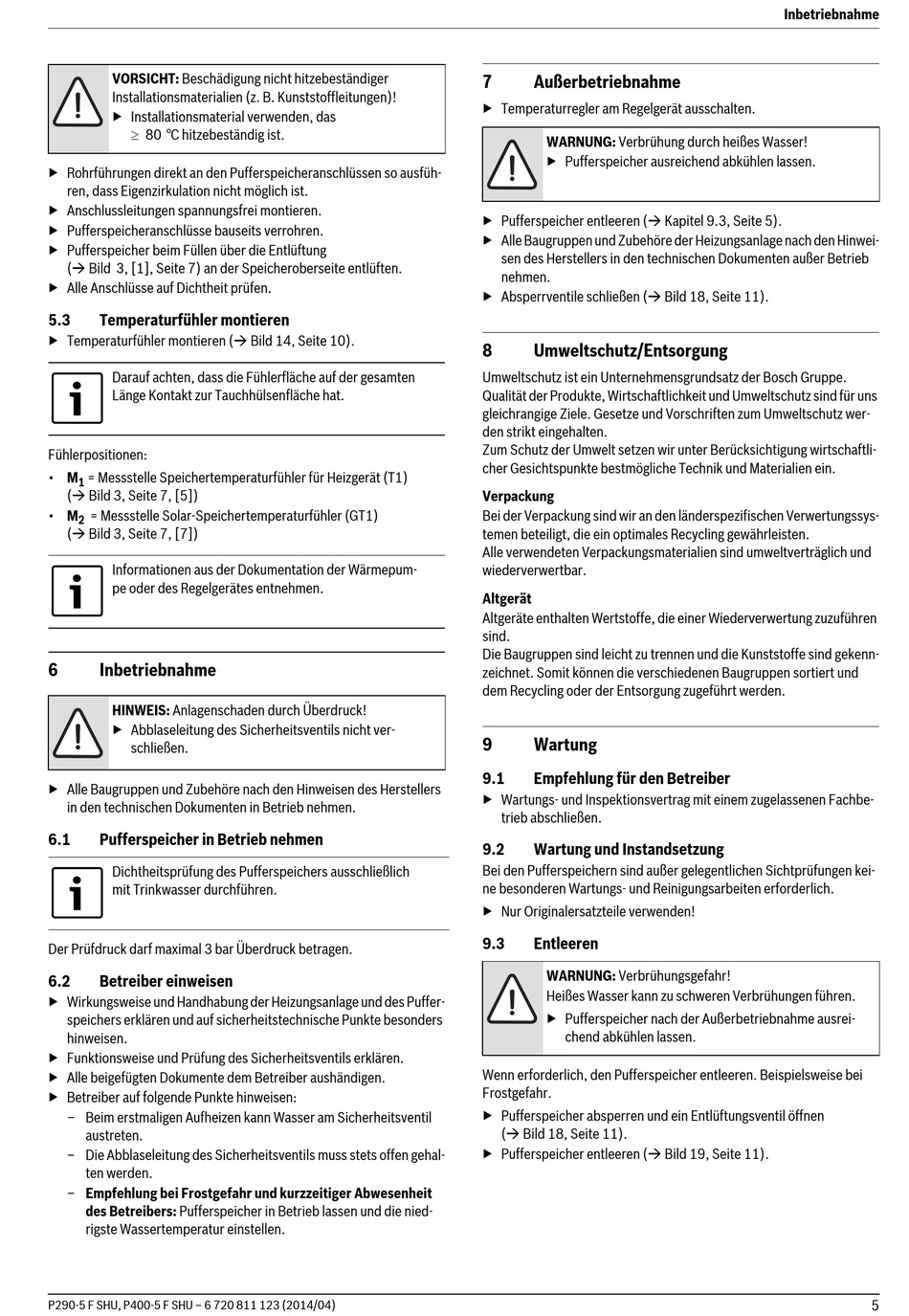

VORSICHT: Beschädigung nicht hitzebeständiger
Installationsmaterialien (z. B. Kunststoffleitungen)!
▶ Installationsmaterial verwenden, das
80 °C hitzebeständig ist.
▶ Rohrführungen direkt an den Pufferspeicheranschlüssen so ausfüh-
ren, dass Eigenzirkulation nicht möglich ist.
▶ Anschlussleitungen spannungsfrei montieren.
▶ Pufferspeicheranschlüsse bauseits verrohren.
▶ Pufferspeicher beim Füllen über die Entlüftung
( Bild 3, [1], Seite 7) an der Speicheroberseite entlüften.
▶ Alle Anschlüsse auf Dichtheit prüfen.
5.3
Temperaturfühler montieren
▶ Temperaturfühler montieren ( Bild 14, Seite 10).
Darauf achten, dass die Fühlerfläche auf der gesamten
Länge Kontakt zur Tauchhülsenfläche hat.
Fühlerpositionen:
• M
= Messstelle Speichertemperaturfühler für Heizgerät (T1)
1
( Bild 3, Seite 7, [5])
• M
= Messstelle Solar-Speichertemperaturfühler (GT1)
2
( Bild 3, Seite 7, [7])
Informationen aus der Dokumentation der Wärmepum-
pe oder des Regelgerätes entnehmen.
6
Inbetriebnahme
HINWEIS: Anlagenschaden durch Überdruck!
▶ Abblaseleitung des Sicherheitsventils nicht ver-
schließen.
▶ Alle Baugruppen und Zubehöre nach den Hinweisen des Herstellers
in den technischen Dokumenten in Betrieb nehmen.
6.1
Pufferspeicher in Betrieb nehmen
Dichtheitsprüfung des Pufferspeichers ausschließlich
mit Trinkwasser durchführen.
Der Prüfdruck darf maximal 3 bar Überdruck betragen.
6.2
Betreiber einweisen
▶ Wirkungsweise und Handhabung der Heizungsanlage und des Puffer-
speichers erklären und auf sicherheitstechnische Punkte besonders
hinweisen.
▶ Funktionsweise und Prüfung des Sicherheitsventils erklären.
▶ Alle beigefügten Dokumente dem Betreiber aushändigen.
▶ Betreiber auf folgende Punkte hinweisen:
– Beim erstmaligen Aufheizen kann Wasser am Sicherheitsventil
austreten.
– Die Abblaseleitung des Sicherheitsventils muss stets offen gehal-
ten werden.
– Empfehlung bei Frostgefahr und kurzzeitiger Abwesenheit
des Betreibers: Pufferspeicher in Betrieb lassen und die nied-
rigste Wassertemperatur einstellen.
P290-5 F SHU, P400-5 F SHU – 6 720 811 123 (2014/04)
7
Außerbetriebnahme
▶ Temperaturregler am Regelgerät ausschalten.
WARNUNG: Verbrühung durch heißes Wasser!
▶ Pufferspeicher ausreichend abkühlen lassen.
▶ Pufferspeicher entleeren ( Kapitel 9.3, Seite 5).
▶ Alle Baugruppen und Zubehöre der Heizungsanlage nach den Hinwei-
sen des Herstellers in den technischen Dokumenten außer Betrieb
nehmen.
▶ Absperrventile schließen ( Bild 18, Seite 11).
8
Umweltschutz/Entsorgung
Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns
gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer-
den strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli-
cher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen
sind.
Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn-
zeichnet. Somit können die verschiedenen Baugruppen sortiert und
dem Recycling oder der Entsorgung zugeführt werden.
9
Wartung
9.1
Empfehlung für den Betreiber
▶ Wartungs- und Inspektionsvertrag mit einem zugelassenen Fachbe-
trieb abschließen.
9.2
Wartung und Instandsetzung
Bei den Pufferspeichern sind außer gelegentlichen Sichtprüfungen kei-
ne besonderen Wartungs- und Reinigungsarbeiten erforderlich.
▶ Nur Originalersatzteile verwenden!
9.3
Entleeren
WARNUNG: Verbrühungsgefahr!
Heißes Wasser kann zu schweren Verbrühungen führen.
▶ Pufferspeicher nach der Außerbetriebnahme ausrei-
chend abkühlen lassen.
Wenn erforderlich, den Pufferspeicher entleeren. Beispielsweise bei
Frostgefahr.
▶ Pufferspeicher absperren und ein Entlüftungsventil öffnen
( Bild 18, Seite 11).
▶ Pufferspeicher entleeren ( Bild 19, Seite 11).
