Installation

Installation nach Langzeitlagerung

STOP!
Schwere Schäden am Antrieb können entstehen, wenn er nach einer Langzeitlagerung oder
nach längerer Nichtbenutzung betrieben wird, ohne die Zwischenkreis-Kondensatoren neu zu
formieren.
Wenn der Antrieb für einen Zeitraum von mehr als drei Jahren nicht an die Spannungsversorgung
angeschlossen wurde (aufgrund von Lagerung, etc.), können im Inneren der Zwischenkreis-
Elektrolytkondensatoren des Antriebs Veränderungen stattfinden, die einen übermäßigen
Ableitstrom verursachen. Das kann zu einem Frühausfall der Kondensatoren führen, wenn der
Antrieb nach einem so langen Zeitraum der Nichtbenutzung oder Lagerung betrieben wird.
Um die Kondensatoren neu zu formieren und den Antrieb nach einem langen Zeitraum der
Nichtbenutzung für den Betrieb vorzubereiten, müssen Sie den Antrieb über 8 Stunden an die
Spannungsversorgung anschließen, bevor Sie den Motor wirklich in Betrieb setzen.
3.2.3

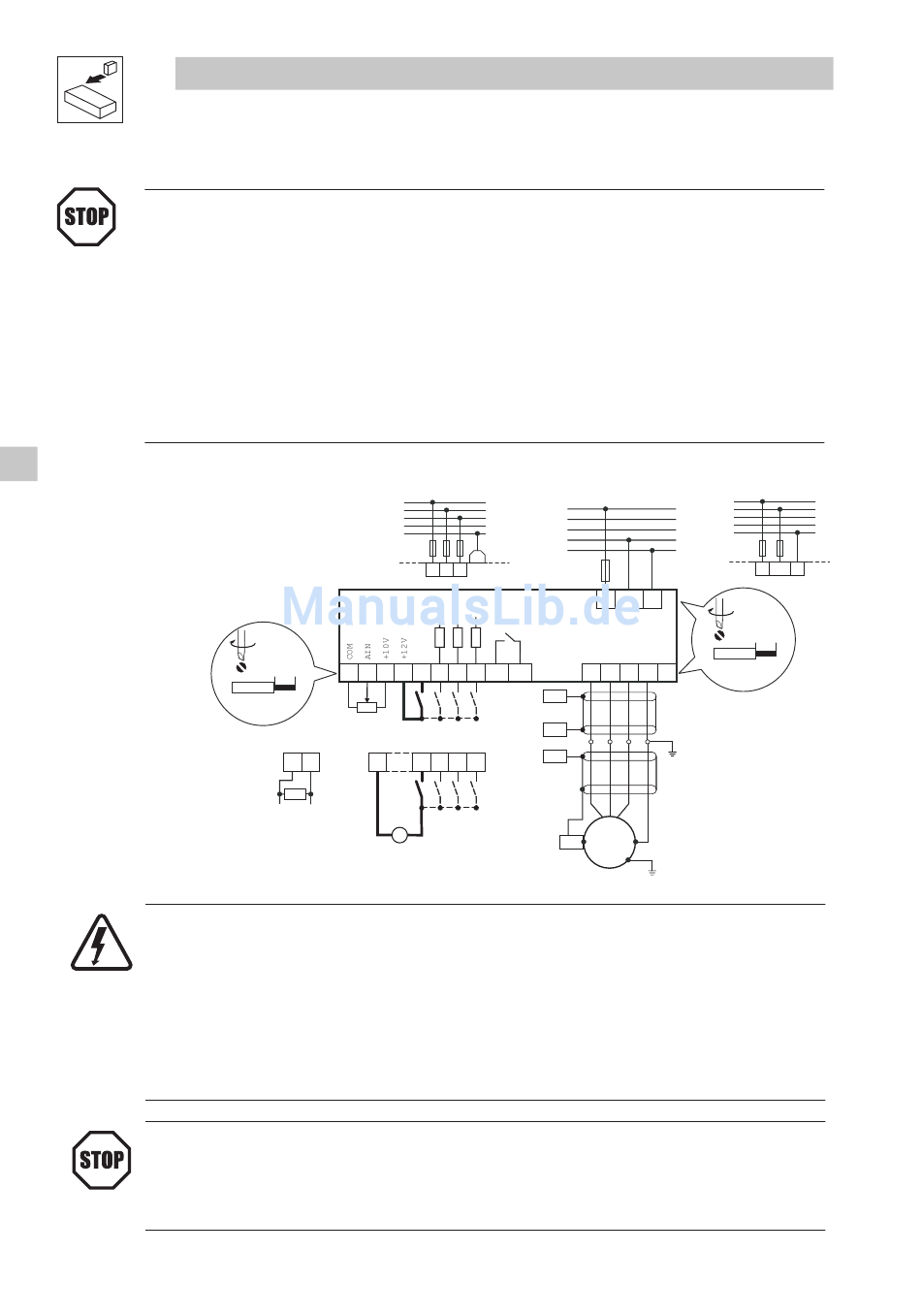

Schaltplan

_ < 1 mm² / AWG 26 ... 16
GEFAHR!
• Gefahr durch Stromschlag! Die Potenziale im Stromkreis liegen bis zu 240 VAC über dem
Erdungspotenzial. Die Kondensatoren können auch nach dem Abschalten der Netzspannung
noch geladen sein. Schalten Sie die Stromversorgung ab und warten Sie, bis die Spannung
zwischen B+ und B- 0 VDC beträgt, bevor Sie mit den Wartungsarbeiten am Antrieb beginnen.
• Schließen Sie die Hauptstromversorgung nicht an die Ausgänge (U, V, W) an! Dies würde zu
schweren Schäden am Antrieb führen.
• Ändern Sie die Hauptstromversorgung nicht mehr als einmal alle drei Minuten. Dies führt zu
Schäden am Antrieb.
STOP!
Wenn die Bemessungsblindleistung des Wechselspannungswandlers das 10fache der
Eingangsblindleistung des Antriebs/der Antriebe übersteigt, muss ein Trenntransformator oder
eine 2-3%ige Eingangsnetzdrossel auf der Netzseite des Antriebs/der Antriebe angeschlossen
werden.
10
3/PE 180V - 0% ... 264V + 0 %
48 Hz ... 62 Hz
L1
L2
L3
N
PE
smd
0.2 Nm / 2 lb-in
7 8 9 20 28
6 mm / 0.24 in
1k ... 10k
7 8 7 28
250
0 ... 2 0 mA
4 ... 2 0 mA
_
+
+12 VDC - 0 %
...
+30 VDC + 0 %
Lenze 13435747 EDBSX03 v17 EN, DE, FR, IT, ES
1/N/PE 180 V - 0 %
48 Hz ... 62 Hz
L1
L2
L3
N
PE
PE
L1 L2 L3
L1 L2/N
K14 K12
E1 E2 E3 U V W
PES
PES
PES
E3
E1 E2
PES
... 264 V + 0 %
2/PE 180V - 0% ... 264V + 0
48 Hz ... 62 Hz
L1
L2
L3
N
PE
L1 L2/N
PE
0.5 Nm / 4.5 lb-in
6 mm / 0.24 in
PE PE
PE
M
PE
3~
smd003
