Einleitung
1.3

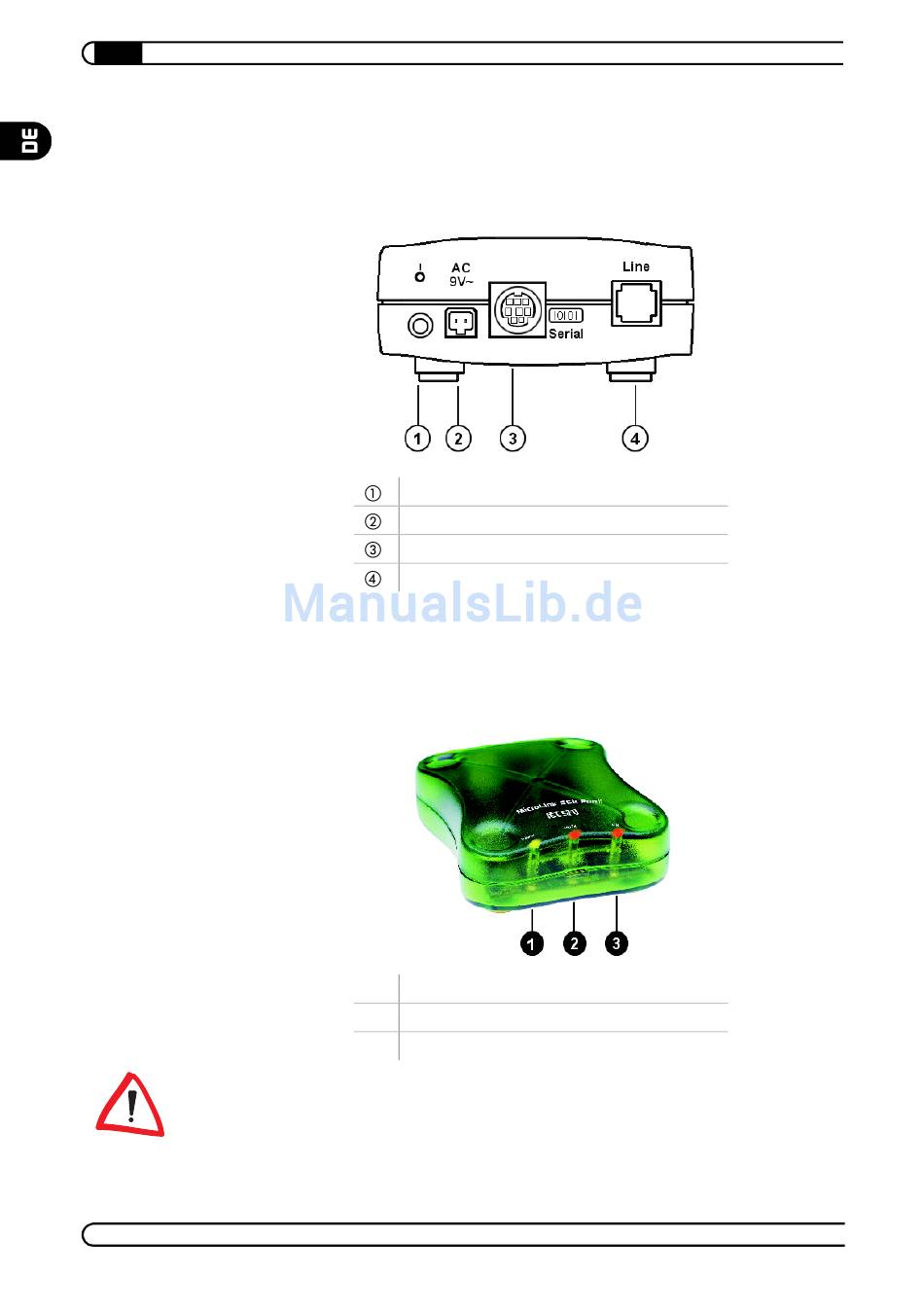

Anschluss- und Anzeigeelemente

1.3.1 Anschlüsse auf der Rückseite
1.3.2

Anzeigeelemente auf der Vorderseite

Die Leuchtdioden (LEDs) lassen den Zustand der Schnittstellenleitungen bzw.
den Zustand des Modems erkennen.
Ist das Modem betriebsbereit, leuchtet die Power-LED.
| ELSA MicroLink 56k Fun II
Ein/Aus-Schalter
Stromversorgungsanschluss
Serieller Anschluss (V.24/RS232C-Schnittstelle)
Leitungsanschluss (RJ11-Buchse)
³
Modem betriebsbereit
·
Daten zum Modem/Daten vom Modem
»
Modem an die Leitung geschaltet (Offhook)
|
