4.6
Installation
• Die Flachbandleitung darf nur spannungsfrei gesteckt oder gezogen werden.
• Beim Stecken und Ziehen der Flachbandleitung muss Spannungsfreiheit am Basismodul
hergestellt werden!
• Die maximale Länge der Flachbandleitung von 120 mm darf nicht überschritten werden.
• Beim Durchschleifen von Spannungen darf der maximale Strom von 16 A nicht über-
schritten werden!
4.6.1
Montage (83.020.0320.0)
1. Rasten Sie das Modul auf die Hutschiene.
2. Schließen Sie die Spannungsversorgung und den LON-Bus an.
3. Schließen Sie die Antenne an der SMA-Buchse an.
4.6.2
Demontage (83.020.0320.0)
4. Schalten Sie das Modul spannungsfrei.
5. Lösen Sie die Verbindungen an den Klemmleisten
6. Führen Sie einen Schraubendreher in den Verriegelungsschieber ein und lösen Sie das
Modul von der Hutschiene.
4.6.3
Austausch von Modulen (83.020.0320.1)
7. Stellen Sie die Spannungsfreiheit des Moduls her.
8. Entfernen Sie die Flachbandleitung an der Gerätefront.
9. Lösen Sie die Verbindungen an den Klemmleisten.

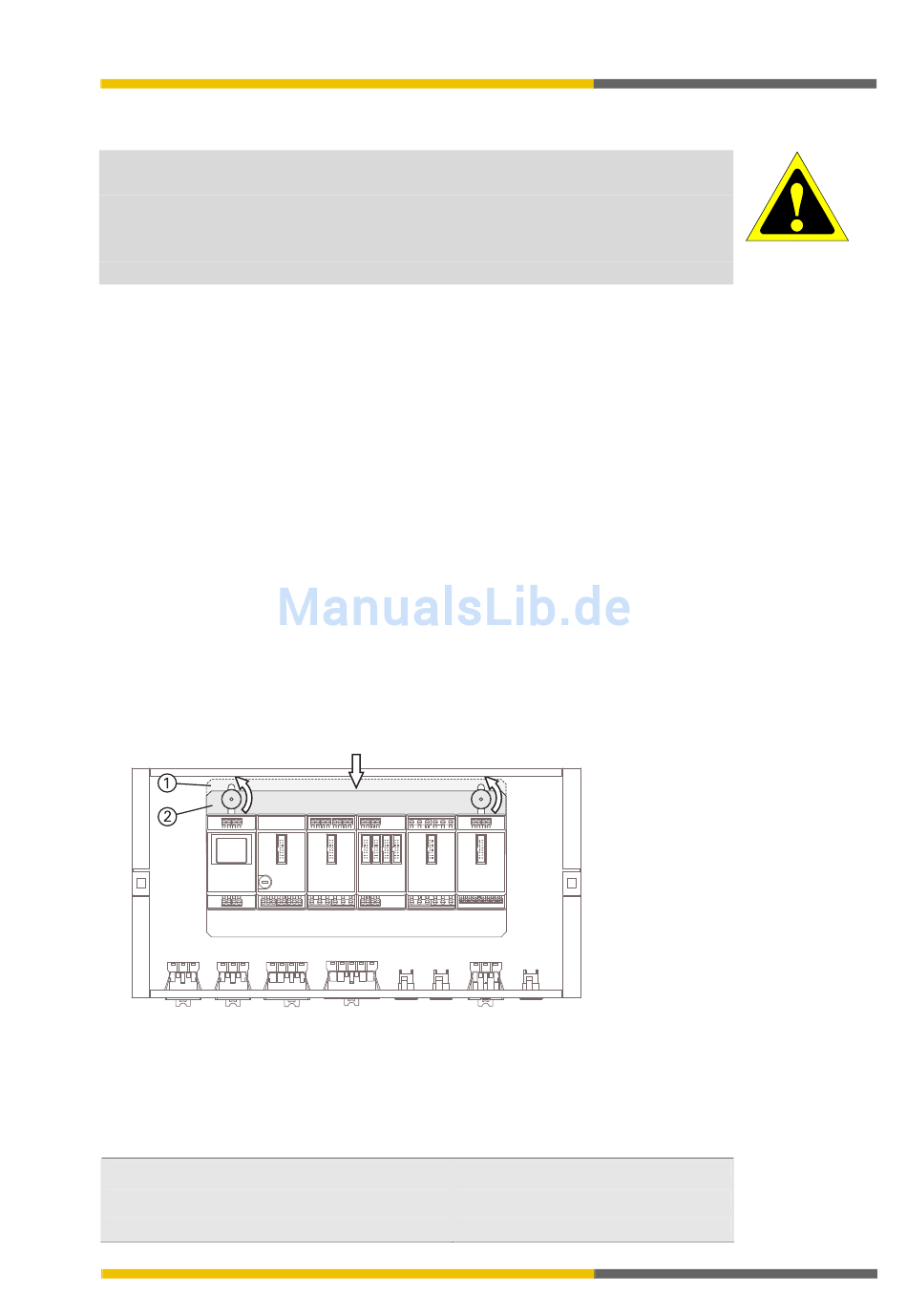

10. Lockern Sie die Rändelschrauben im gesis RAN-Gehäuse (siehe Abb.
11. Schieben Sie den Schieber wie gezeigt zu den Modulen hin
(„1": Schieber geschlossen; „2": Schieber geöffnet)
Hinweis: Hierbei werden alle Module gelöst!
12. Tauschen Sie das betreffende Modul aus
13. Befestigen Sie die Module wieder, indem Sie umgekehrt wie unter 1 bis 5 beschrieben
vorgehen.
4.7
Zubehör
Spannungsversorgung gesis RM-PS
Spannungsversorgung gesis RM-PS B
Antenne
Wieland Electric | BA000579 | 1/2009 (Rev. A)
gesis LON R-56/0 (RC)
83.020.0401.0
83.020.0401.1
83.020.0503.0
VORSICHT
17
