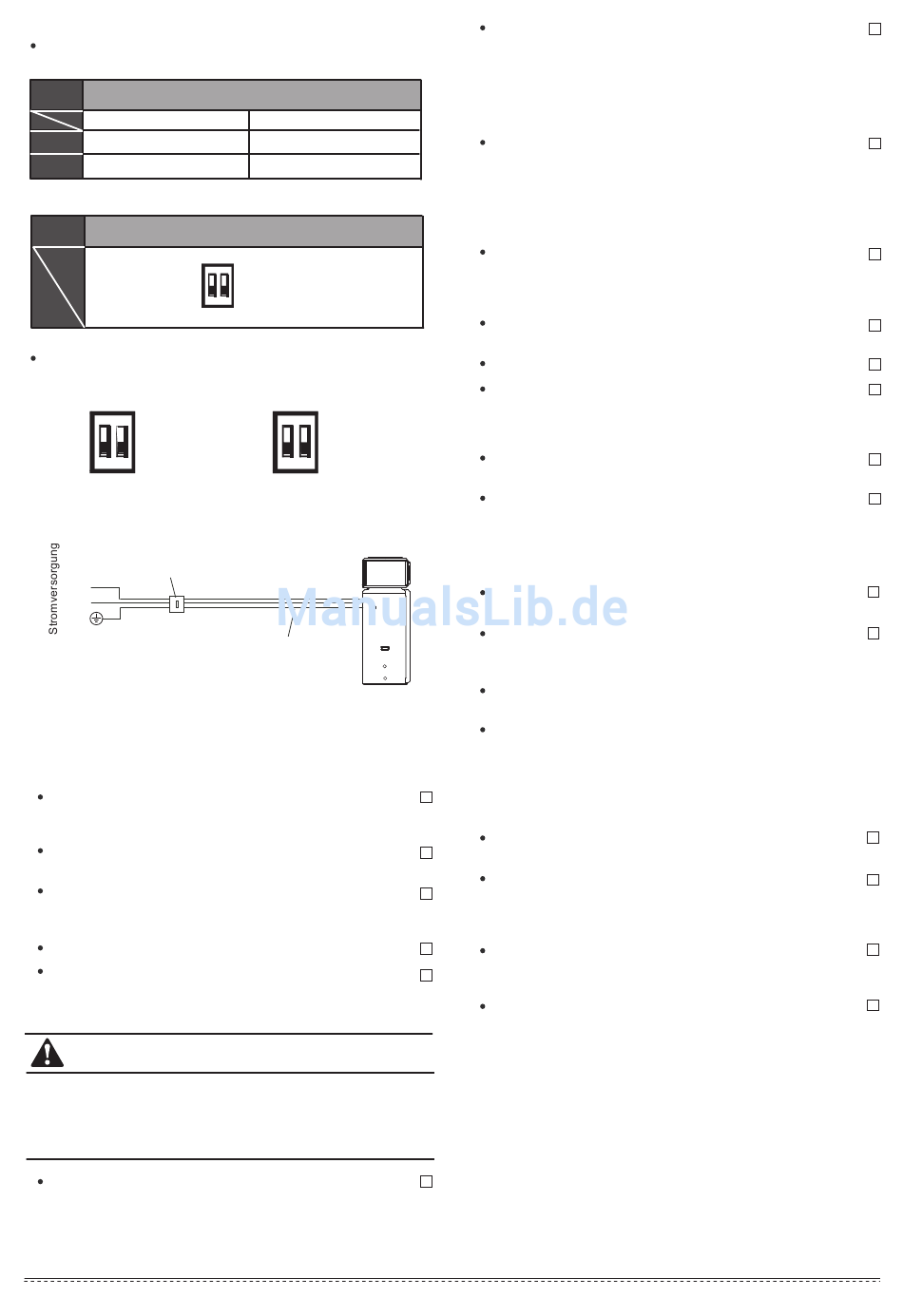

3.3.4 Schaltereinstellung
Platine besitzt 2 Stück Schalter.
SW1
ON (EIN)
SW 1 _ 1
Ohne Elektroheizung
SW 1 _ 2
Ohne Desinfektionseinheit
Modellauswahl (Die Werkseinstellungen dürfen niemals vom
SW2
Anwender verändert werden)
2
1
Werksseitige Einstellung:
SW1
ON (EIN)
1 2
3.3.5 FI-Schutzschalter
FI-Schutzschalter
L
N
GND/ERDE
3.4 Checkliste für die Installation
3.4.1 Standort
Der Fußboden unter dem Warmwasserbereiter muss über die
entsprechende Tragkraft für das Gerät verfügen, wenn es mit
Wasser gefüllt ist (über 286 kg).
Im Innenbereich (z. B. einem Keller oder einer Garage) und in
einer vertikalen Position. Vor Frost geschützt.
Es müssen Maßnahmen ergriffen werden, um den Bereich vor
Wasserschäden zu schützen. Metallauffangwanne installiert und
an geeigneten Ablass angeschlossen.
Ausreichend Platz für die Wartung des Warmwasserbereiters.
Ausreichend Luft für die korrekte Funktion der Wärmepumpe.
Der Warmwasserbereiter muss in einem Raum mit mindestens
15 m³ installiert werden, in dem es einen ungehinderten
Luftstrom geben muss.
HINWEIS
Für einen optimalen Wirkungsgrad und beste Wartungsfreundlichkeit
müssen die folgenden Abstände eingehalten werden: 800 mm auf der
Lufteinlassseite, 800 mm auf der Luftauslassseite, 600 mm hinten und
600 mm vorne.
Die Einheit darf nicht in einem Schrank oder kleinen Gehäuse
installiert werden.
Tabelle 3-4
Modellauswahl
OFF (AUS)
Mit Elektroheizung
Mit Desinfektionseinheit
Tabelle 3-5
ON (EIN)
190-l-Modell
1 2
SW2
ON (EIN)
1 2
Netzkabel mit
FI-Schalter
Der Standort darf keine korrosiven Elemente in der Atmosphäre
wie Schwefel, Fluor und Chlor aufweisen. Diese Elemente finden
sich in Sprays, Waschmittel, Bleichmittel, Reinigungsmittel,
Lufterfrischer, Farbe und Lackentferner, Kältemitteln und viele
andere
übermäßigem Staub und Fusseln können sich auf die Funktion
des Gerätes und eine häufigere Reinigung erfordern.
Die Umgebungslufttemperatur muss über -7 °C und unter 43 °C
liegen.Falls die Umgebungslufttemperatur außerhalb dieses
Bereichs
Warmwasser bereitzustellen.
3.4.2 Wasserleitungssystem
Das
PT-Ventil
ordnungsgemäß mit einem Ablassrohr installiert werden, das zu
einem geeigneten Ablass führt und vor dem Einfrieren geschützt
ist.
Alle Rohrleitungen müssen ordnungsgemäß installiert werden
und dürfen keine Leckagen aufweisen.
Das Gerät muss komplett mit Wasser gefüllt sein.
Wassertemperatur-Begrenzungsventil
(empfohlen), gemäß Betriebsanleitung des Herstellers installiert.
3.4.3 Installation des Kondensatablassrohrs
Muss mit Zugang zu einer geeigneten Abfluss oder einer
Kondensatpumpe installiert werden.
Kondensatablassrohre müssen installiert und mit einem
Abb. 3-13
geeigneten Abfluss oder einer Kondensatpumpe installiert
werden.
3.4.4 Elektrische Anschlüsse
Der Warmwasserbereiter benötigt 220 VAC für den korrekten
Betrieb.
Kabelmaße und Anschlüsse müssen alle lokalen geltenden
Richtlinien und den Anforderungen in diesem Handbuch
entsprechen.
Der Warmwasserbereiter und die Stromversorgung müssen
Abb. 3-14
ordnungsgemäß geerdet sein.
Eine
Leistungsschalter muss installiert werden.
3.4.5 Überprüfung nach der Installation
Verwendung des Steuermoduls (User Interface Modul) zum
Einstellen der verschiedenen Modi und Funktionen.
Wichtigkeit
Kondensatablasswanne und -rohre. Dies solle mögliche
Blockierungen des Ablassrohrs und ein daraus entstehendes
Überlaufen der Kondensatablasswanne verhindern.
WICHTIG: Falls Wasser aus der Kunststoffabdeckung austritt, ist
ein Hinweis, dass evtl. beide Kondensatablassrohre blockiert
sind. Es sind sofortige Maßnahmen erforderlich.
Für einen optimalen Betrieb prüfen, entfernen und reinigen Sie
den Luftfilter.
industriellen
und
Haushaltsprodukten.
liegt,
werden
die
Heizelemente
(Temperatur-
und
entsprechende
Überlastsicherung
der
regelmäßigen
Inspektion/Wartung
Zusätzlich
aktiviert,
um
Überdruckventil)
muss
oder
Mischbatterie
oder
ein
der
Installations-und Betriebsanleitung
