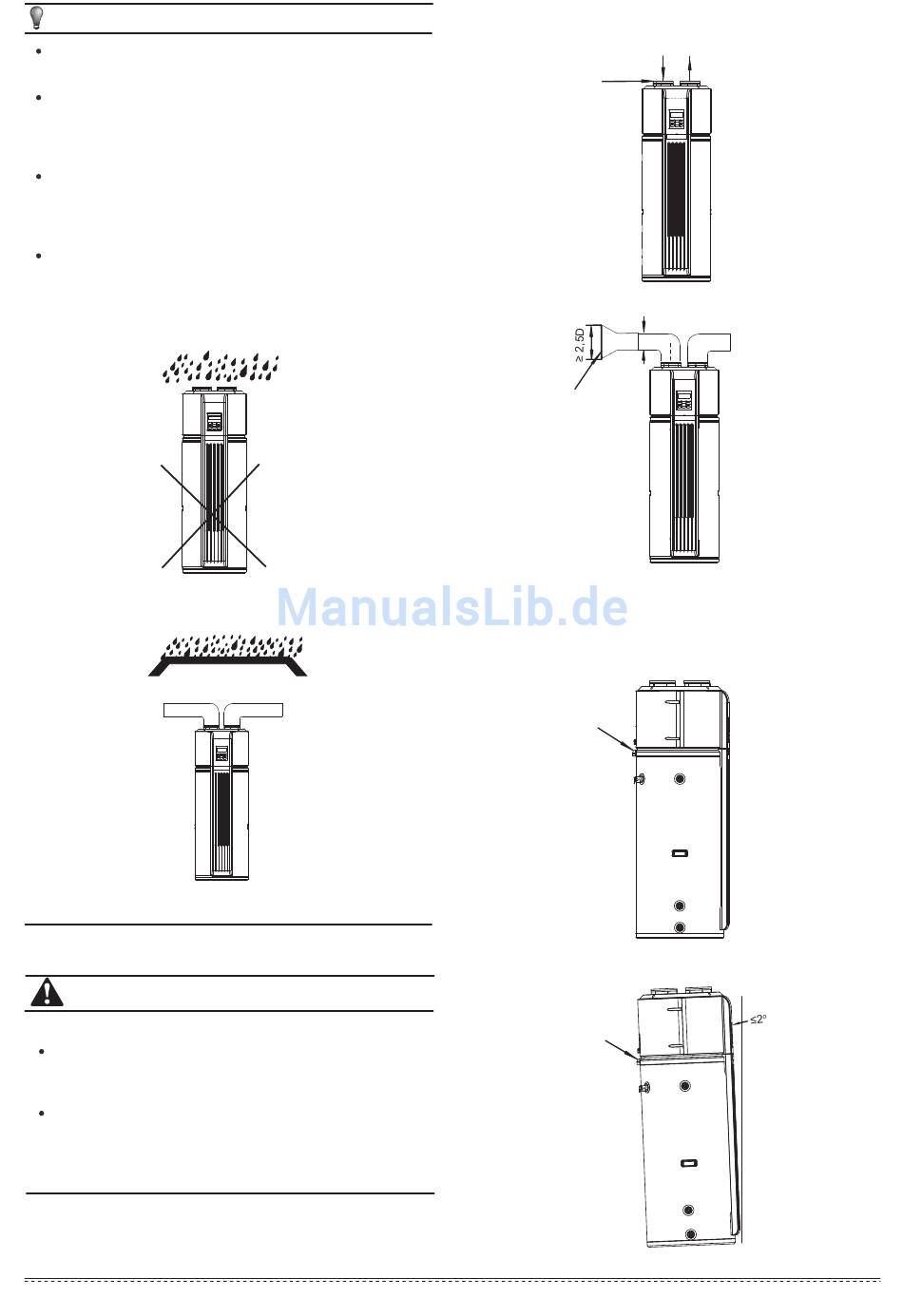

Der Kanalwiderstand verringert die Luftdurchflussrate, wodurch
sich die Kapazität des Geräts verringert.
Falls das Gerät mit einem Luftkanal installiert wird, darf die
Gesamtlänge des Kanals 5 m nicht überschreiten bzw. der
maximale statische Druck muss innerhalb von 25 Pa liegen, und
die Anzahl der Biegungen darf nicht über 5 liegen.
Bei einem Gerät mit Luftauslass und Kanal wird im Betrieb
Kondensat außerhalb des Kanals erzeugt Bitte berücksichtigen
Sie dies beim Ablass. Wir empfehlen, eine Thermoisolierung auf
der Außenseite des Kanals anzubringen.
Es wird empfohlen, die Einheit im Innenraum zu empfehlen.
Eine Installation an einem Ort, an dem die Einheit Regen
ausgesetzt ist, ist unzulässig.
Wetterschutz
WARNUNG
Falls Regen oder Feuchtigkeit zu den internen Komponenten
der Einheit gelangt, können diese möglicherweise beschädigt
werden oder Verletzungen verursachen. (Abb. 3-6)
Falls die Einheit an einen Kanal angeschlossen ist, der in Freie
reicht, muss dieser so ausgelegt werden, dass kein Wasser in
das Innere der Einheit gelangen kann. (Abb. 3-7)
Installations-und Betriebsanleitung
6
HINWEIS
Regen
Einheit
Abb. 3-6
Regen
Einheit
Abb. 3-7
5)
Installation von Filter am Geräteeinlass. Falls die Einheit an einen
Kanal angeschlossen ist, muss ein Filter am Kanaleinlass installiert
werden. (Abb. 3-8/3-9)
Einlass
Filter
ΦD
Filter
6)
Installieren Sie die Einheit bitte auf einer horizontalen Fläche,
damit das Kondensat gut ablaufen kann. Stellen Sie bei einer
anderen Installationsweise sicher, dass der Ablass sich an der
niedrigsten Stelle befindet. Ein horizontaler Neigungswinkel des
Geräts von nicht mehr als 2° wird empfohlen.
Ablass
Ablass
Auslass
Abb. 3-8
Der Filter muss vom
Anwender installiert
werden und muss
eine Maschenweite
von ca. 1,2 mm
aufweisen.
Abb. 3-9
Abb. 3-10
