Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (3) auf "OFF" stellen.
Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe
Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw.
vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch
ausrichten. Dies wird durch ein Blinken der Laserlinien signalisiert.
LASER
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2,5 mm beträgt.
Überpüfung der horizontalen Linie

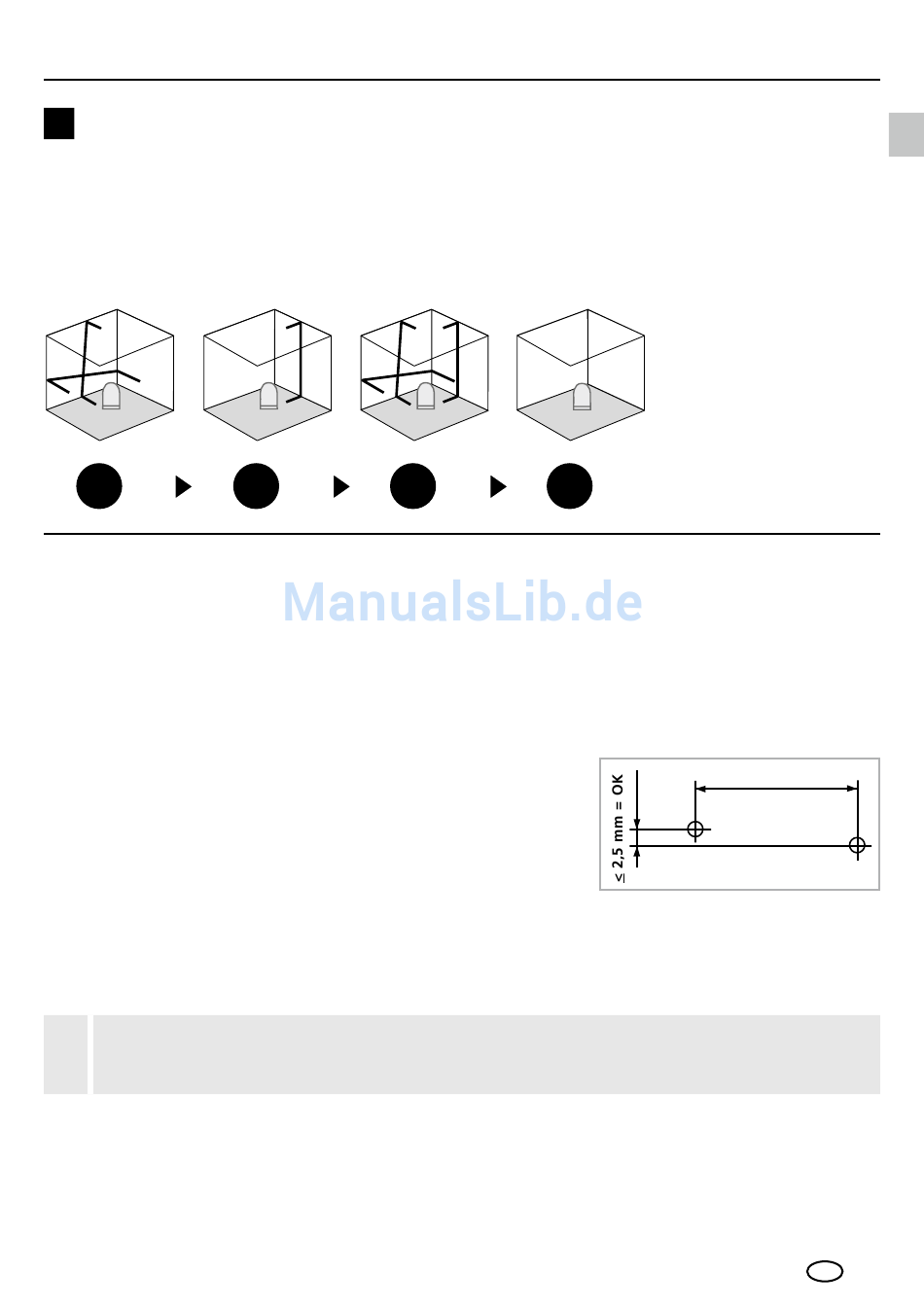

Gerät ca. 5 m vor einer Wand aufstellen und Laser-
kreuz einschalten. Punkt B an der Wand markieren.
Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte
Linie von Punkt C ± 2,5 mm auf der gleichen Höhe
mit dem Punkt B liegt. Vorgang durch Schwenken
nach links wiederholen.
!
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
