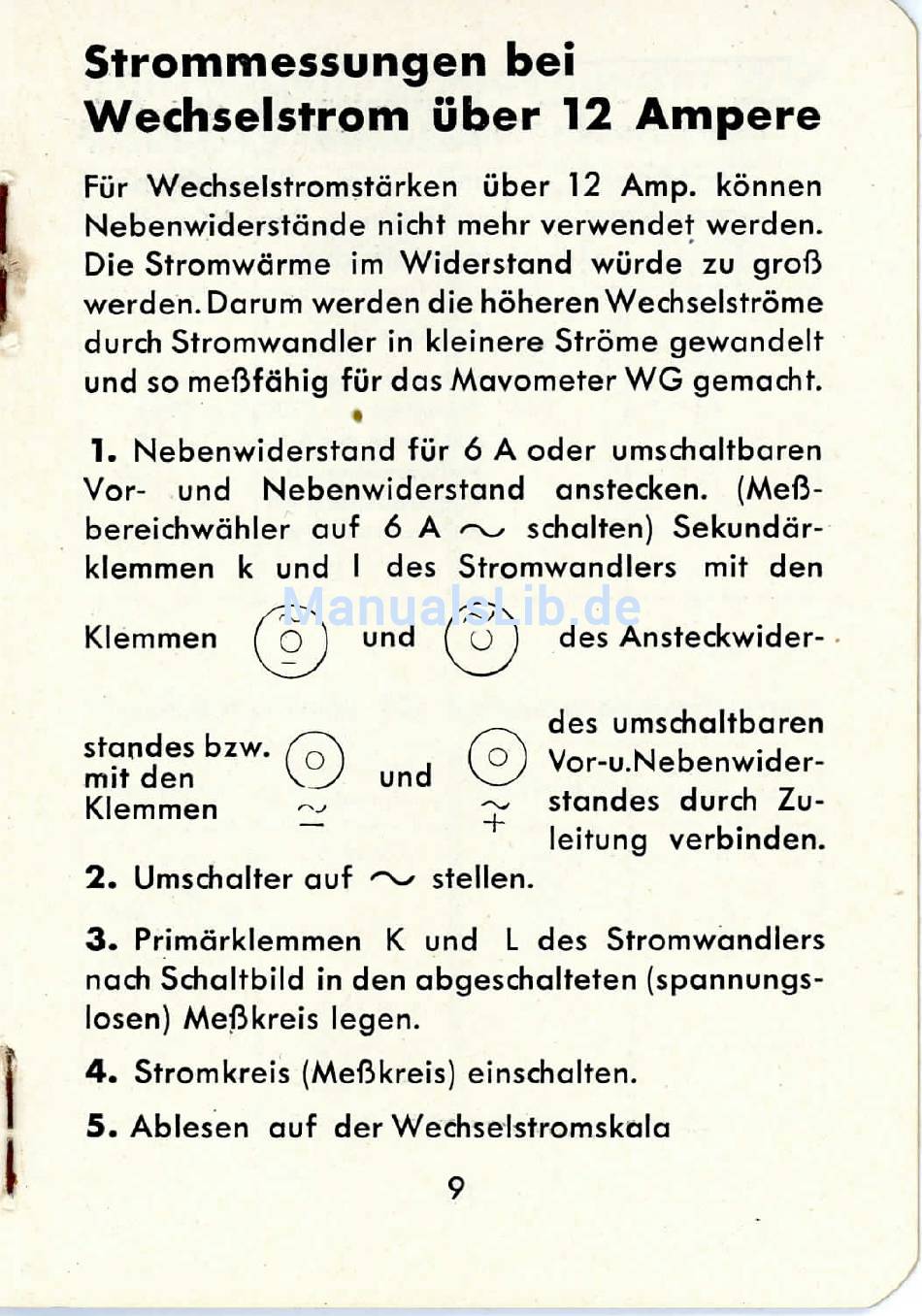

Strommessungen bei
Wechselstrom über 12 Ampere
Für Wechselstromstärken über 12 Amp. können
Nebenwiderstände nicht mehr verwendet werden.
Die Stromwärme im Widerstand würde zu groß
werden. Darum werden die höheren Wechselströme
durch Stromwandler in kleinere Ströme gewandelt
und so meßfähig für das Mavometer WG gemacht.
•
1. Nebenwiderstand für 6 A oder umschaltbaren
Vor- und Nebenwiderstand
anstecken. (Meß-
bereichwähler auf 6 A '-^s schalten) Sekundär-
klemmen k und l des Stromwandlers mit den
Klemmen
(O )
ur
"d
Standes bzw.
mit den
V_y
und
Klemmen
des Ansteckwider-
des umschaltbaren
Vor-u.Nebenwider-
standes durch Zu-
leitung verbinden.
2. Umschalter auf 'Vx stellen.
3. Primärklemmen K und L des Stromwandlers
nach Schaltbild in den abgeschalteten (spannungs-
losen) Meßkreis legen.
4. Stromkreis (Meßkreis) einschalten.
5. Ablesen auf der Wechselstromskala
