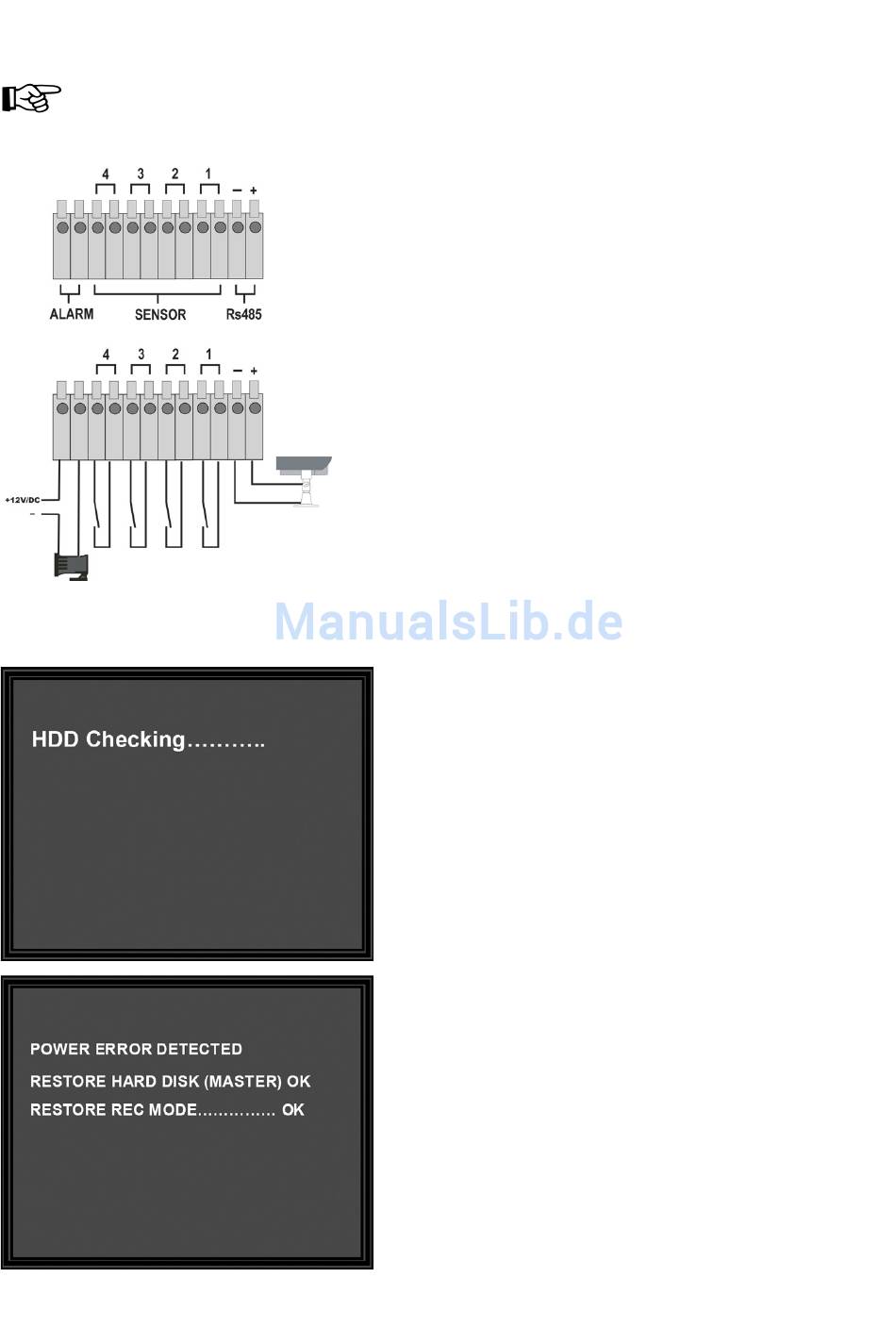

Schéma de raccordement du terminal de connexion:
Tenez absolument compte du chapitre "11.17.1 Sous-menu SENSOR SETUP" lors de
l´utilisation de détecteurs à alarme.
Figure A1
Une fois l´écran LCD avec enregistreur numérique allumé, l´appareil s´initialise:
Prise RS485:
La prise RS485 est prévue pour une caméra PTZ appropriée.
Celle-ci n'est pas comprise dans la livraison mais disponible
en option.
Prises SENSOR:
Des détecteurs équipés de contact NC ou NO peuvent être
connectés aux raccords de détecteur.
Observez aussi à ce sujet le chapitre: "11.17.1 Sous-menu
SENSOR SETUP".
Prise "ALARM":
Un émetteur de signaux visuels ou acoustiques par exemple
peut être branché sur la prise ALARM. La prise ALARM est un
contact de relais NO.
Pendant l´initialisation, la date de fabrication et la versi-
on du micrologiciel s'affichent.
Puis l´écran LCD avec enregistreur numérique
recherche le disque dur installé et, une fois trouvé,
affiche le numéro du modèle.
S'il y a une panne de courant lors d´un enregistrement,
l´écran LCD avec enregistreur numérique essaie de
retourner directement au mode d´enregistrement dès
rétablissement de l'alimentation électrique.
