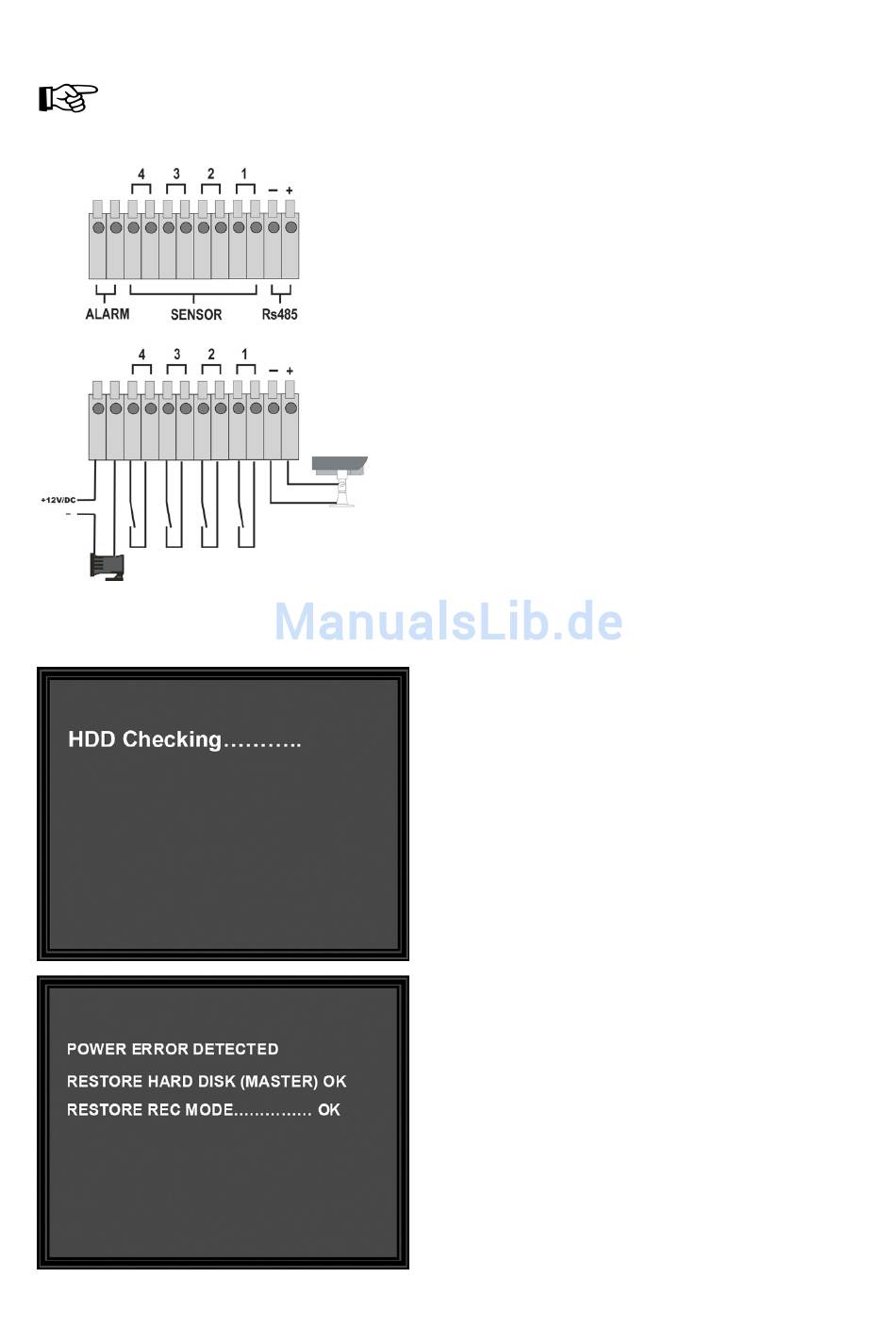

Aansluitschema van de aansluitterminal:
Raadpleeg bij gebruik van alarmsensoren in ieder geval het hoofdstuk „11.17.1 Sub-
menu SENSOR SETUP".
Afbeelding A1
Nadat de LCD-monitor met digitale recorder is ingeschakeld, begint de initialisatie van het apparaat:
106
Aansluiting RS485:
De aansluiting RS485 is bestemd voor een geschikte PTZ-
camera. Deze is niet bij de levering inbegrepen maar is optio-
neel verkrijgbaar.
Aansluitingen SENSOR:
Op de sensoraansluitingen 1 tot 4 kunnen sensoren met NC-
of NO-contacten worden aangesloten.
Raadpleeg hiervoor ook het hoofdstuk: „11.17.1 Submenu
SENSOR SETUP".
Aansluiting ALARM:
Op de aansluiting ALARM kan bijvoorbeeld een optische of
akoestische signaalgenerator worden aangesloten. De aan-
sluiting ALARM is een NO-relaiscontact.
Tijdens de initialisatie worden de productiedatum en ver-
sie van de firmware weergegeven.
Aansluitend zoekt de LCD-monitor met digitale recorder
naar de geïnstalleerde harddisk en geeft bij een succes-
vol resultaat het modelnummer van de harddisk aan.
Als tijdens een beeldregistratie de stroom uitvalt, pro-
beert de LCD-monitor met digitale recorder bij het her-
stel van de voedingsspanning direct terug te keren in de
opnamemodus.
