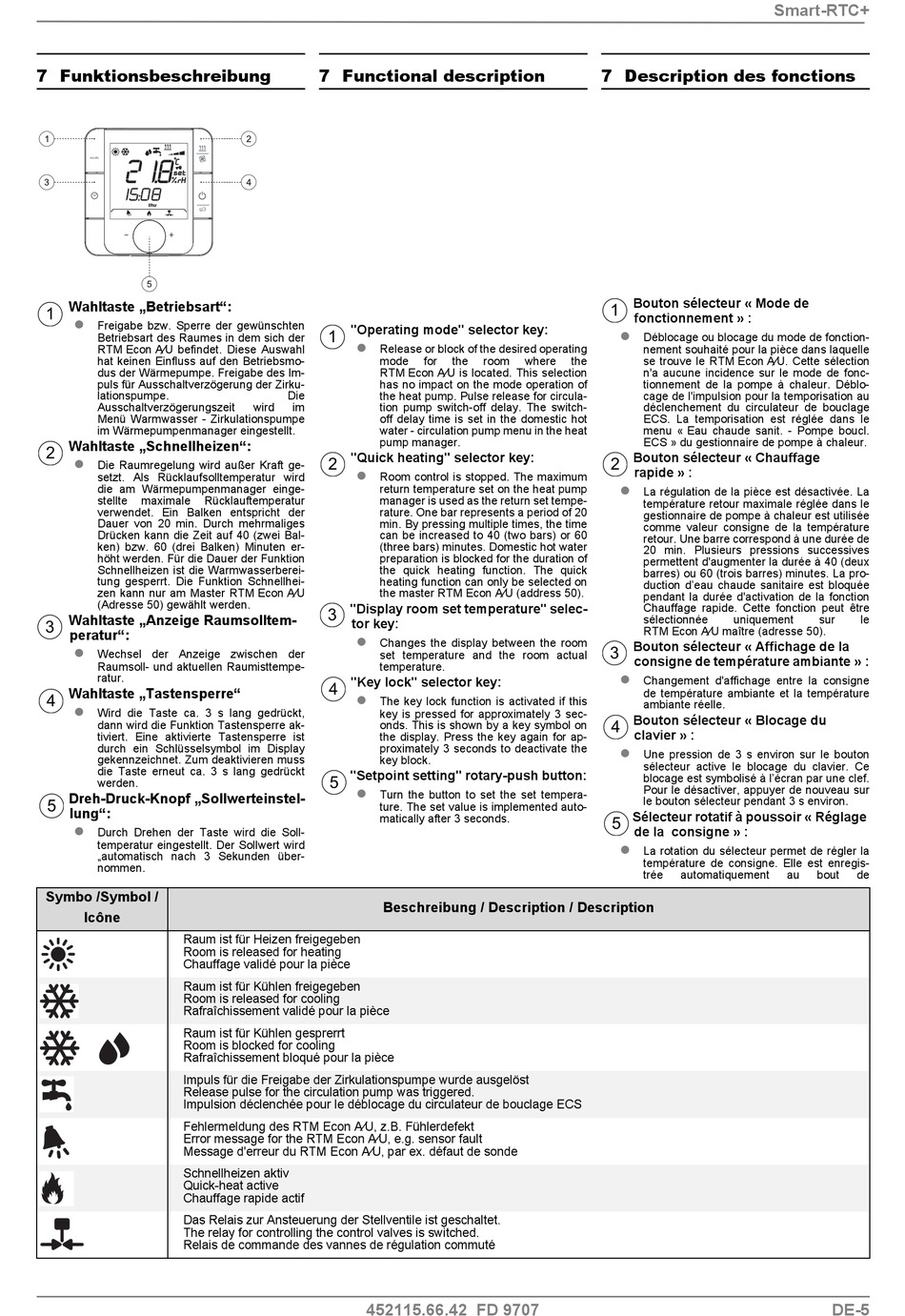

7 Funktionsbeschreibung
Wahltaste „Betriebsart":
1
Freigabe bzw. Sperre der gewünschten
Betriebsart des Raumes in dem sich der
RTM Econ A⁄U befindet. Diese Auswahl
hat keinen Einfluss auf den Betriebsmo-
dus der Wärmepumpe. Freigabe des Im-
puls für Ausschaltverzögerung der Zirku-
lationspumpe.
Ausschaltverzögerungszeit
Menü Warmwasser - Zirkulationspumpe
im Wärmepumpenmanager eingestellt.
Wahltaste „Schnellheizen":
2
Die Raumregelung wird außer Kraft ge-
setzt. Als Rücklaufsolltemperatur wird
die am Wärmepumpenmanager einge-
stellte
maximale
Rücklauftemperatur
verwendet. Ein Balken entspricht der
Dauer von 20 min. Durch mehrmaliges
Drücken kann die Zeit auf 40 (zwei Bal-
ken) bzw. 60 (drei Balken) Minuten er-
höht werden. Für die Dauer der Funktion
Schnellheizen ist die Warmwasserberei-
tung gesperrt. Die Funktion Schnellhei-
zen kann nur am Master RTM Econ A⁄U
(Adresse 50) gewählt werden.
Wahltaste „Anzeige Raumsolltem-
3
peratur":
Wechsel der Anzeige zwischen der
Raumsoll- und aktuellen Raumisttempe-
ratur.
Wahltaste „Tastensperre"
4
Wird die Taste ca. 3 s lang gedrückt,
dann wird die Funktion Tastensperre ak-
tiviert. Eine aktivierte Tastensperre ist
durch ein Schlüsselsymbol im Display
gekennzeichnet. Zum deaktivieren muss
die Taste erneut ca. 3 s lang gedrückt
werden.
Dreh-Druck-Knopf „Sollwerteinstel-
5
lung":
Durch Drehen der Taste wird die Soll-
temperatur eingestellt. Der Sollwert wird
„automatisch nach 3 Sekunden über-
nommen.
Symbo /Symbol /
Icône
Raum ist für Heizen freigegeben
Room is released for heating
Chauffage validé pour la pièce
Raum ist für Kühlen freigegeben
Room is released for cooling
Rafraîchissement validé pour la pièce
Raum ist für Kühlen gesprerrt
Room is blocked for cooling
Rafraîchissement bloqué pour la pièce
Impuls für die Freigabe der Zirkulationspumpe wurde ausgelöst
Release pulse for the circulation pump was triggered.
Impulsion déclenchée pour le déblocage du circulateur de bouclage ECS
Fehlermeldung des RTM Econ A⁄U, z.B. Fühlerdefekt
Error message for the RTM Econ A⁄U, e.g. sensor fault
Message d'erreur du RTM Econ A⁄U, par ex. défaut de sonde
Schnellheizen aktiv
Quick-heat active
Chauffage rapide actif
Das Relais zur Ansteuerung der Stellventile ist geschaltet.
The relay for controlling the control valves is switched.
Relais de commande des vannes de régulation commuté
7 Functional description
"Operating mode" selector key:
1
Release or block of the desired operating
mode
for
RTM Econ A⁄U is located. This selection
has no impact on the mode operation of
Die
the heat pump. Pulse release for circula-
wird
im
tion pump switch-off delay. The switch-
off delay time is set in the domestic hot
water - circulation pump menu in the heat
pump manager.
"Quick heating" selector key:
2
Room control is stopped. The maximum
return temperature set on the heat pump
manager is used as the return set tempe-
rature. One bar represents a period of 20
min. By pressing multiple times, the time
can be increased to 40 (two bars) or 60
(three bars) minutes. Domestic hot water
preparation is blocked for the duration of
the quick heating function. The quick
heating function can only be selected on
the master RTM Econ A⁄U (address 50).
"Display room set temperature" selec-
3
tor key:
Changes the display between the room
set temperature and the room actual
temperature.
"Key lock" selector key:
4
The key lock function is activated if this
key is pressed for approximately 3 sec-
onds. This is shown by a key symbol on
the display. Press the key again for ap-
proximately 3 seconds to deactivate the
key block.
"Setpoint setting" rotary-push button:
5
Turn the button to set the set tempera-
ture. The set value is implemented auto-
matically after 3 seconds.
Beschreibung / Description / Description
452115.66.42 FD 9707
7 Description des fonctions
1
the
room
where
the
2
3
4
5
Smart-RTC+
Bouton sélecteur « Mode de
fonctionnement » :
Déblocage ou blocage du mode de fonction-
nement souhaité pour la pièce dans laquelle
se trouve le RTM Econ A⁄U. Cette sélection
n'a aucune incidence sur le mode de fonc-
tionnement de la pompe à chaleur. Déblo-
cage de l'impulsion pour la temporisation au
déclenchement du circulateur de bouclage
ECS. La temporisation est réglée dans le
menu « Eau chaude sanit. - Pompe boucl.
ECS » du gestionnaire de pompe à chaleur.
Bouton sélecteur « Chauffage
rapide » :
La régulation de la pièce est désactivée. La
température retour maximale réglée dans le
gestionnaire de pompe à chaleur est utilisée
comme valeur consigne de la température
retour. Une barre correspond à une durée de
20 min. Plusieurs pressions successives
permettent d'augmenter la durée à 40 (deux
barres) ou 60 (trois barres) minutes. La pro-
duction d'eau chaude sanitaire est bloquée
pendant la durée d'activation de la fonction
Chauffage rapide. Cette fonction peut être
sélectionnée
uniquement
RTM Econ A⁄U maître (adresse 50).
Bouton sélecteur « Affichage de la
consigne de température ambiante » :
Changement d'affichage entre la consigne
de température ambiante et la température
ambiante réelle.
Bouton sélecteur « Blocage du
clavier » :
Une pression de 3 s environ sur le bouton
sélecteur active le blocage du clavier. Ce
blocage est symbolisé à l'écran par une clef.
Pour le désactiver, appuyer de nouveau sur
le bouton sélecteur pendant 3 s environ.
Sélecteur rotatif à poussoir « Réglage
de la consigne » :
La rotation du sélecteur permet de régler la
température de consigne. Elle est enregis-
trée
automatiquement
au
sur
le
bout
de
DE-5
