De schakelaars FILTER (8) beïnvloeden
de actieve wissels voor het betreffende
versterkerkanaal
CH1/CH2
resp.
CH3/CH4:
De Bass Boost-schakeling van de versterker
De versterker is voor elk versterkerkanaal CH1/CH2 resp. CH3/CH4 voorzien van
een Bass Boost-schakeling, die lage basfrequenties in het bereik van 0-12 dB ver-
sterkt.
Dit dient met name voor het geven van iets meer "volume" aan kleinere basluidspre-
kers of subwoofers in het lage basbereik.
Net de regelaars BASS BOOST (1) wordt
de versterking ingesteld:
Eerste ingebruikneming
Nadat de aansluiting is voltooid en u de bekabeling nogmaals heeft gecontroleerd,
kunt u de Crunch Blackmaxx 1000 XL-set in gebruik nemen.
Klem na de controle van de bekabeling
de minpool van de accu weer aan.
Draai de regelaar INPUT LEVEL (9) tegen
de wijzers van de klok in op minimum.
Schuif de schakelaar FILTER (8) voor de
kanalen CH3/CH4 in de stand LOW PASS
en zet de bijbehorende regelaar LOW
PASS (11) ongeveer op stand 80 Hz.
84
HIGH PASS:
Wissel naar hoogdoorlaatfilter ingescha-
keld, het versterkerkanaal geeft alleen
het frequentiebereik boven de met de
regelaar HIGH PASS (10) ingestelde fre-
quentie weer.
FLAT:
Actieve wissel uitgeschakeld, het ver-
sterkerkanaal geeft het gehele frequen-
tiebereik weer.
LOW PASS:
Wissel naar laagdoorlaatfilter ingescha-
keld, het versterkerkanaal geeft alleen
het frequentiebereik beneden de met de
regelaar LOW PASS (11) ingestelde fre-
quentie weer.
Stand "0dB":
Geen versterking
Stand "12dB":
Lage bas wordt tot 12dB versterkt
Hiermee wordt het benodigde laagdoor-
laatfilter voor de subwoofer ingesteld.
Verbinden Sie den Anschluss +12V des
Anschlussterminals für die Stromversor-
gung (15) direkt mit dem Pluspol der
Bordbatterie.
Verbinden Sie den Anschluss REM des
Anschlussterminals für die Stromversor-
gung (15) mit dem Fernsteueranschluss
oder Antennensteuerausgang des Auto-
radios.
Verbinden Sie den Anschluss GND des
Anschlussterminals für die Stromversor-
gung (15) mit der Minusklemme (Masse)
der Batterie oder mit der Fahrzeugka-
rosserie.
Führen Sie die Verteilung der Spannungsversorgung sternförmig aus, d.h.
die Anschlüsse der Minusleitungen für alle Komponenten der AutoHiFi-
Anlage gehen jeweils von einem Punkt aus. Durch diese Art der Verteilung
werden Masseschleifen vermieden.
Ebenso sollte mit den Plusleitungen verfahren werden.

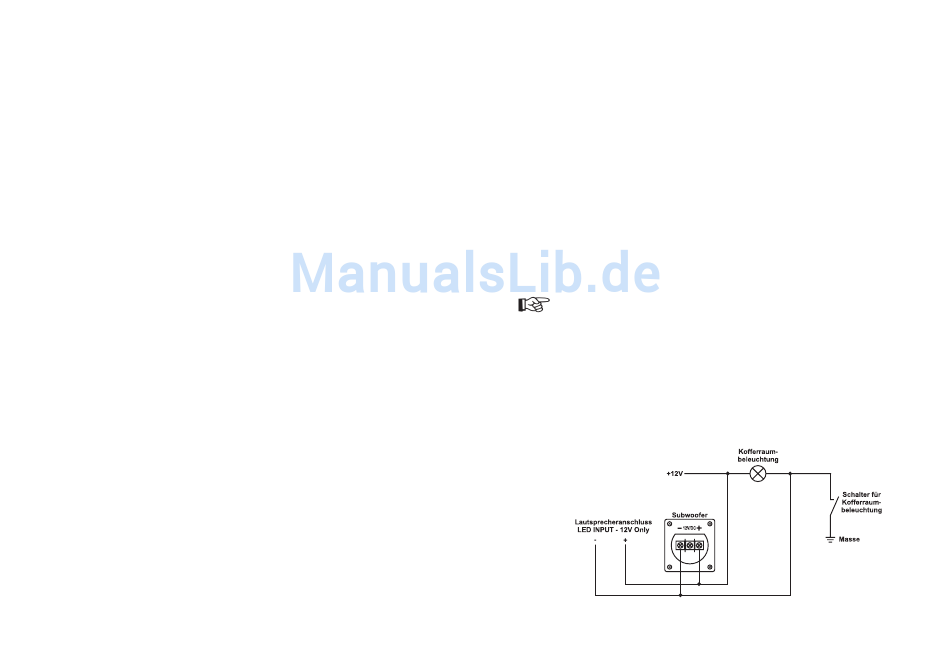

Anschluss der Subwoofer- und Lautsprecherbeleuchtung
Der Verstärker wird über diesen Eingang
eingeschaltet, wenn eine Spannung von
+12V anliegt.
Inzwischen besitzen fast alle Autoradios
einen solchen Steuerausgang, der nur
+12V führt, wenn das Radiogerät einge-
schaltet wird.
Achtung, da bedingt durch die immer
häufiger verwendete Klebetechnik bzw.
durch lackierte Metallteile die elektri-
sche Leitfähigkeit eingeschränkt wird,
ist nicht jedes Metallteil als Massepunkt
geeignet.
13
