DEUTSCH
A
5.3.

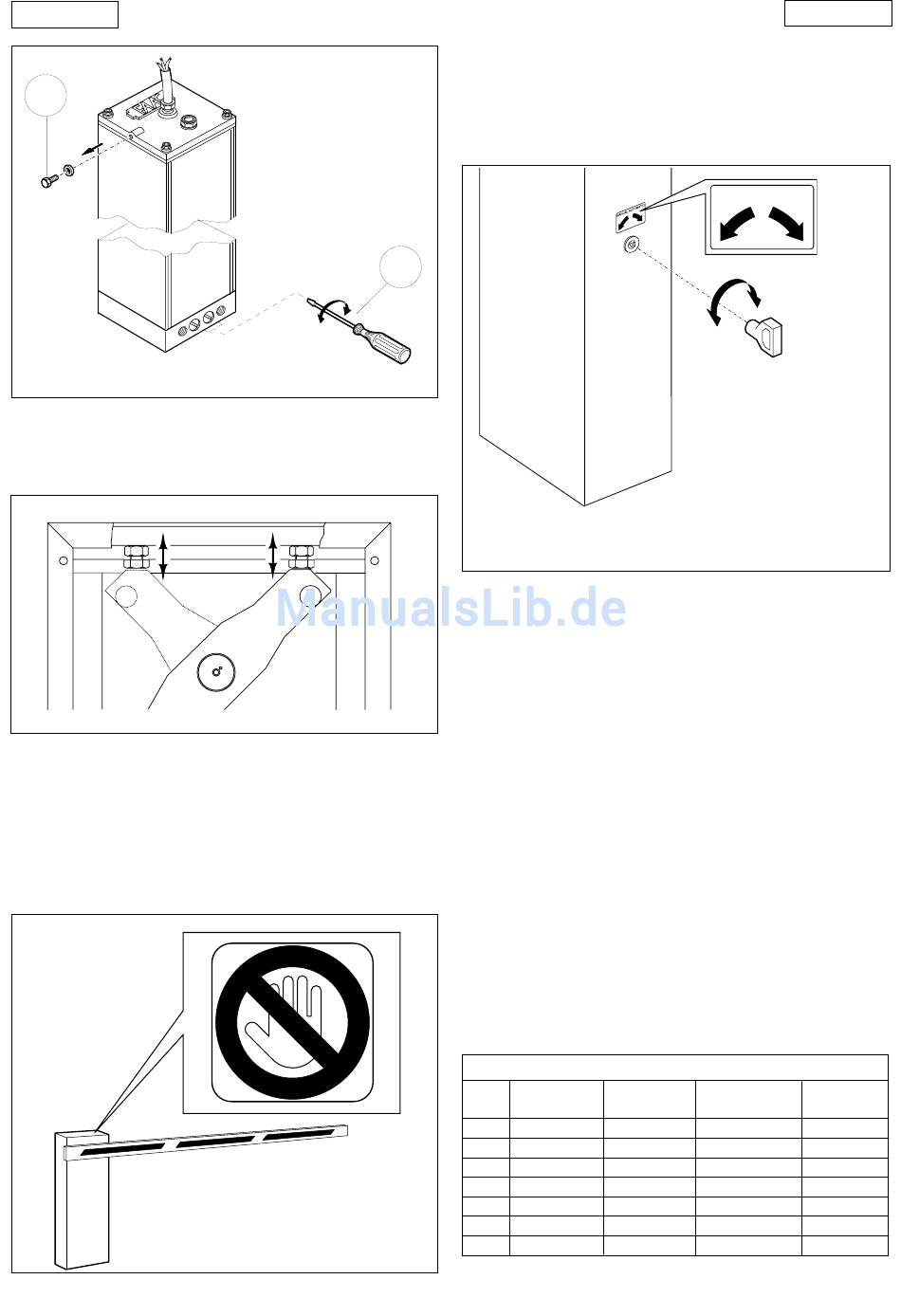

EINSTELLUNG DER MECHANISCHEN ANSCHLÄGE
Die Balkenposition in den max. Positionen "Schließen" und "Öffnen"
einstellen, wobei die mechanischen Anschläge gemäß Abb. 9 zu
regeln sind.
5.4
TESTEN DER AUTOMATIKVORRICHTUNG
Nach der Installation ist auf der Pfeileroberseite der
Gefahrenhinweis-Aufkleber anzubringen (Abb. 10).
Sorgfältig die Funktionstüchtigkeit der Automatikvorrichtung und
aller angeschlossenen Zubehöre prüfen.
Dem Kunden die "Betriebsanleitung für den Benutzer" übergeben
und den korrekten Betrieb sowie die richtige Verwendung der
Schranke vorführen, wobei besonders auf die potentiellen
Gefahrenbereiche der Automatikvorrichtung hinzuweisen ist.
6. MANUELLER BETRIEB
Falls infolge eines Stromausfalls oder einer Betriebsstörung der
Automatikvorrichtung die manuelle Betätigung der Schranke
notwendig ist, ist die Entriegelungsvorrichtung folgendermaßen zu
betätigen:
B
Abb.8
- Den Dreikant-Standardschlüssel (Abb.11) ins Schloss einführen
und 1 Umdrehung entgegen dem Uhrzeigersinn machen.
- Nun kann der Balken manuell geöffnet oder geschlossen werden.
7. WIEDERHERSTELLEN DES NORMALEN BETRIEBS
Um zu verhindern, dass ein versehentlicher Impuls die Schranke
Abb. 9
während des Arbeitsvorgangs in Bewegung setzen kann, ist vor der
Wiederherstellung des normalen Betriebs die Stromversorgung zur
Anlage zu unterbrechen, der dreieckige Schlüssel bis zu seinem
Anschlag im Uhrzeigersinn zu drehen und dann heraus zu ziehen.
8. AUSWUCHTFEDERN
Die Automatikvorrichtung 610 benötigt eine Auswuchtfeder des
Balkens, die separat zu bestellen ist. Die Feder ist je nach Balkenlänge
und -typ (fest, mit Schutzgitter oder Knickbalken) unterschiedlich.
Die Übereinstimmung der Feder ist anhand nachstehender Tabelle
zu prüfen.
8.1.
FEDERN FÜR FESTEN BALKEN UND BALKEN MIT
SCHUTZGITTER
Tab. 2
Ø
4.5
5
5.5
2 ÷ 2.5m
6
6.5
7
7.5
Abb. 10
28
-ENTRIEGELT
AUSWUCHTFEDER
Fester
Leicht
Balken
Balken
2m
2.5m
3m
4m
3m
4m
DEUTSCH
MANUAL AUTOMATIC
-VERRIEGELT
Abb. 11
Balken mit
Code
Schutzgitter
721128
721127
2m
721008
2.5m
721005
3m
721013
721006
4m
721007
