DEUTSCH

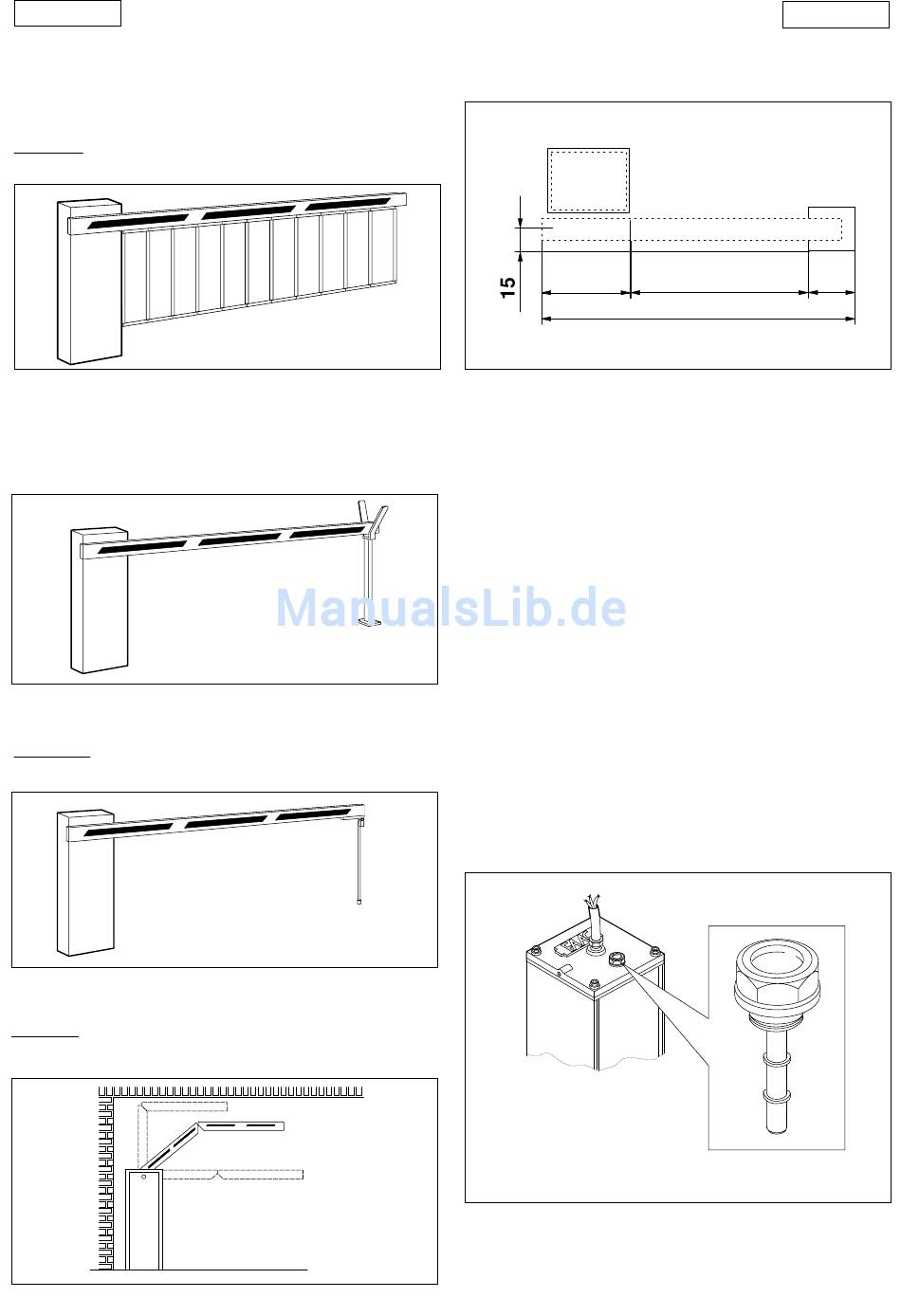

9. VERFÜGBARE ZUBEHÖRE
SCHUTZGITTER (Abb.12)
Das Schutzgitter erhöht die Sichtbarkeit des Balkens.
Es ist in den Längen von 2m und 3m lieferbar.
ACHTUNG: Die
Installation des Schutzgitters erfordert eine
Anpassung der Auswuchtfeder.
STÜTZGABEL (Abb.13)
Die Gabel hat zwei Funktionen:
- sie verhindert, dass sich der geschlossene Balken nach unten
biegt oder dass sie bricht, wenn sie an ihrem Ende von einer nicht
vorgesehenen Kraft beansprucht wird.
- sie dient dem Balken beim Schließen als Auflagestütze und verhin-
dert dadurch das Durchbiegen des Profils nach unten.
STELLFUSS (Abb.14)
Der Stellfuß dient dem Balken beim Schließen als Stütze und
verhindert dadurch das Durchbiegen des Profils nach unten.
ACHTUNG:
Die Installation des Stellfußes erfordert eine
Neueinstellung der Auswuchtfeder.
GELENKE (Abb.15)
Mit Hilfe der Gelenke wird ein fester Balken bei max. Deckenhöhen
von 3,2 m geknickt.
ACHTUNG: Die Installation der Gelenke erfordert eine Anpassung
der Auswuchtfeder.
POSITIONIEREN DER GRUNDPLATTE FÜR DIE STÜTZGABEL
Abb. 12
Die Maße sind in mm. angegeben
Zum Positionieren der Grundplatte für die Stützgabel siehe Abb.16,
wo:
P1
= Grundplatte des Balkens
P2
= Grundplatte der Gabelhalterung
L
= Balkenlänge (in mm)
A
= L-385 (in mm) sind.
10.WARTUNG
Bei der Wartung ist immer die korrekte Eichung der
Bypass-Schrauben, der Systemauswuchtung sowie der
korrekte Betrieb der Sicherheitsvorrichtungen zu prüfen.
10.1. NACHFÜLLEN VON ÖL
Periodisch ist der Ölstand im Behälter zu prüfen.
Bei mittelmäßiger / geringer Einsatzhäufigkeit genügt eine Kontrolle
Abb. 13
jährlich; bei starker Beanspruchung ist eine halbjährige Kontrolle zu
empfehlen.
Der Ölstand darf nie unterhalb der Kerbe auf dem Ölmessstab
liegen (Abb. 17).
Zum Nachfüllen ist der Deckel (Abb. 17) abzuschrauben und Öl
einzufüllen, bis der max. Stand am Messstab erreicht wird.
Es ist ausschließlich FAAC XD 220- Öl zu verwenden.
Abb. 14
11.REPARATUREN
Für eventuelle Reparaturen wenden Sie sich bitte an eine von FAAC
Abb. 15
autorisierten Reparaturwerkstätte.
29
P1
295
A
L
DEUTSCH
P2
90
Abb. 16
MAX
MIN
Abb. 17
