DEUTSCH

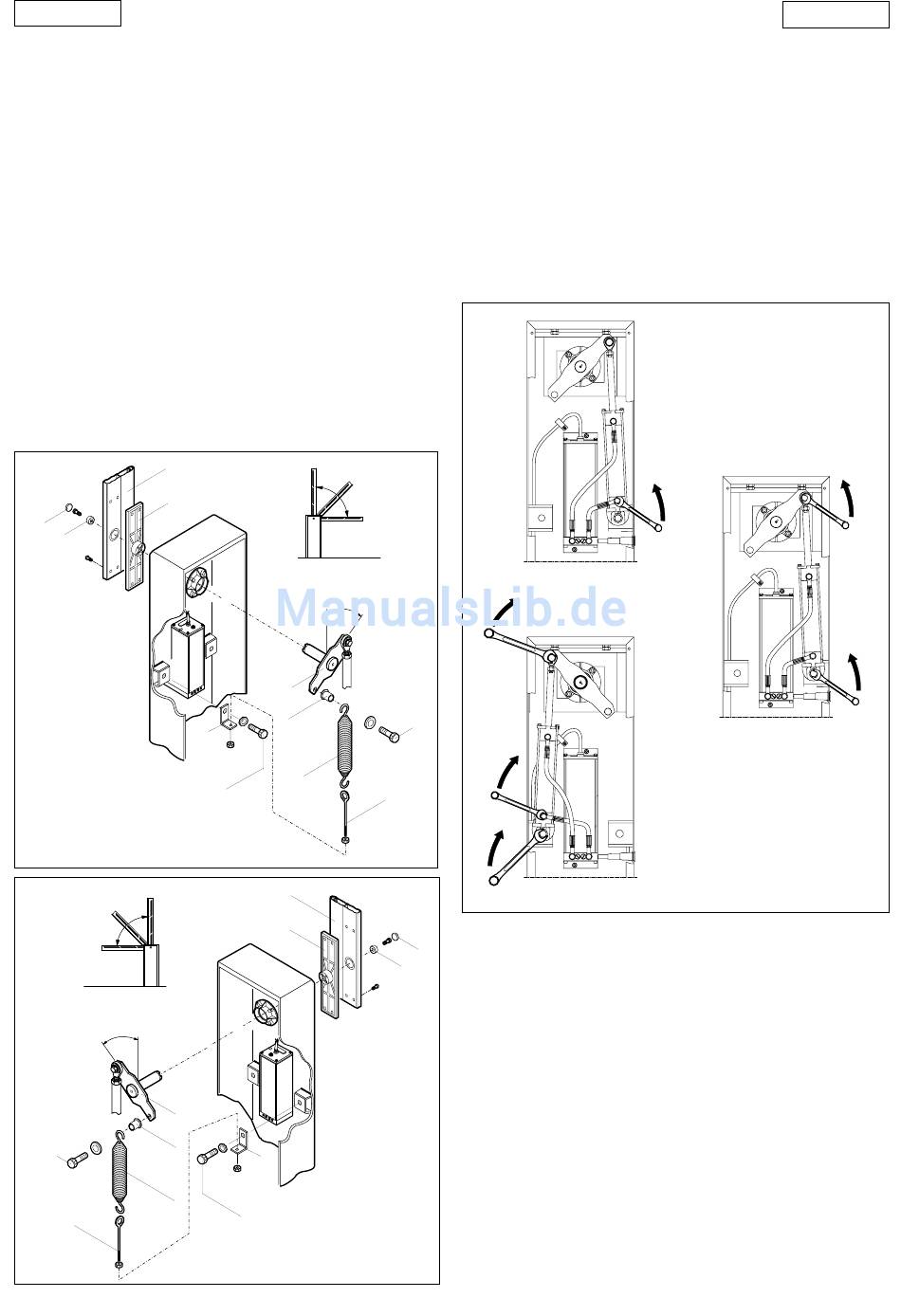

4.4. INSTALLATION UND EINSTELLUNG DELLA
AUSWUCHTFEDER
1) Sich vergewissern, dass sich die Auswuchtfeder für den instal-
lierten Balkentyp eignet: s. Kapitel 8.
2) Aus der mitgelieferten Packung den Haltebügel für den Span-
ner (Abb. 6, Bez. 10) nehmen und mit Hilfe der M12-Schraube
(Abb. 6, Bez. 11) plus Scheibe im Sitz auf dem Schrankenkörper
einbauen.
3) Aus der selben Packung die Bronzebuchse (Abb. 6, Bez. 6)
nehmen, montieren und mit der M10-Schraube plus Scheibe
(Abb. 6, Bez. 9) am Kipphebel befestigen.
4) Immer bei vertikal ausgerichtetem Balken auf den vorher
montierten Bügel (Abb. 6, Bez. 10) den Spanner (Abb. 6, Bez. 8)
und anschließend die Feder (Abb. 6, Bez. 7) montieren.
5) Den Operator (siehe Kapitel 6) freigeben und den Balken im
45°-Winkel neigen; den Spanner und die Feder so einstellen,
dass das Balkengewicht in dieser Position ausgewuchtet ist.
6) Die zwei Befestigungsmuttern des Spanners am Pfeiler festzie-
hen.
7) Wie in Kapitel 7 beschrieben, wieder den normalen Betrieb
herstellen.
2
1
3
4
45°
5
6
9
7
8
45°
5
6
10
7
11
2
1
10
11
4.5
Ist die Veränderung von Rechts- in eine Linksausführung erforderlich,
ist folgendermaßen vorzugehen:
Den Operator freigeben.
Das Verbindungsstück lockern (Abb. 7, Bez. A).
Vorübergehend die Befestigungsschrauben des Kolbens entfernen
(Abb. 7, Bez. B und C).
Den Kipphebel drehen.
Den Kolben links positionieren und mit den vorher abgenommenen
Schrauben befestigen.
Das Verbindungsstück festziehen (Abb. 7, Bez. E).
D
9
E
8
F
Abb.6/A
5. INBETRIEBNAHME
3
4
5.1.
Das elektronische Steuergerät ist separat zu bestellen.
Die Installation des elektronischen Steuergeräts ist anhand der
beiliegenden Beschreibung auszuführen.
5.2.
Zum Eichen des öldynamischen Regelsystems der übertragenen
Kraft sind die zwei Bypass-Schrauben (Abb. 8, Bez. B) zu betätigen.
Die rote Schraube regelt das Drehmoment beim Schließen.
Die grüne Schraube regelt das Drehmoment beim Öffnen.
Zum Steigern des Drehmoments ist die Schraube im Uhrzeigersinn zu
drehen.
Zum Verringern des Drehmoments ist die Schraube entgegen dem
Uhrzeigersinn zu drehen.
Abb.6/B
27
VERÄNDERUNG VON RECHTS- IN LINKSAUSFÜHRUNG
A
ANSCHLIESSEN DES ELEKTRONISCHEN STEUERGERÄTS
EINSTELLUNG DES ÜBERTRAGENEN DREHMOMENTS
DEUTSCH
B
C
Abb.7
