Montieren - Quigg MY7110. 127 Originalbetriebsanleitung

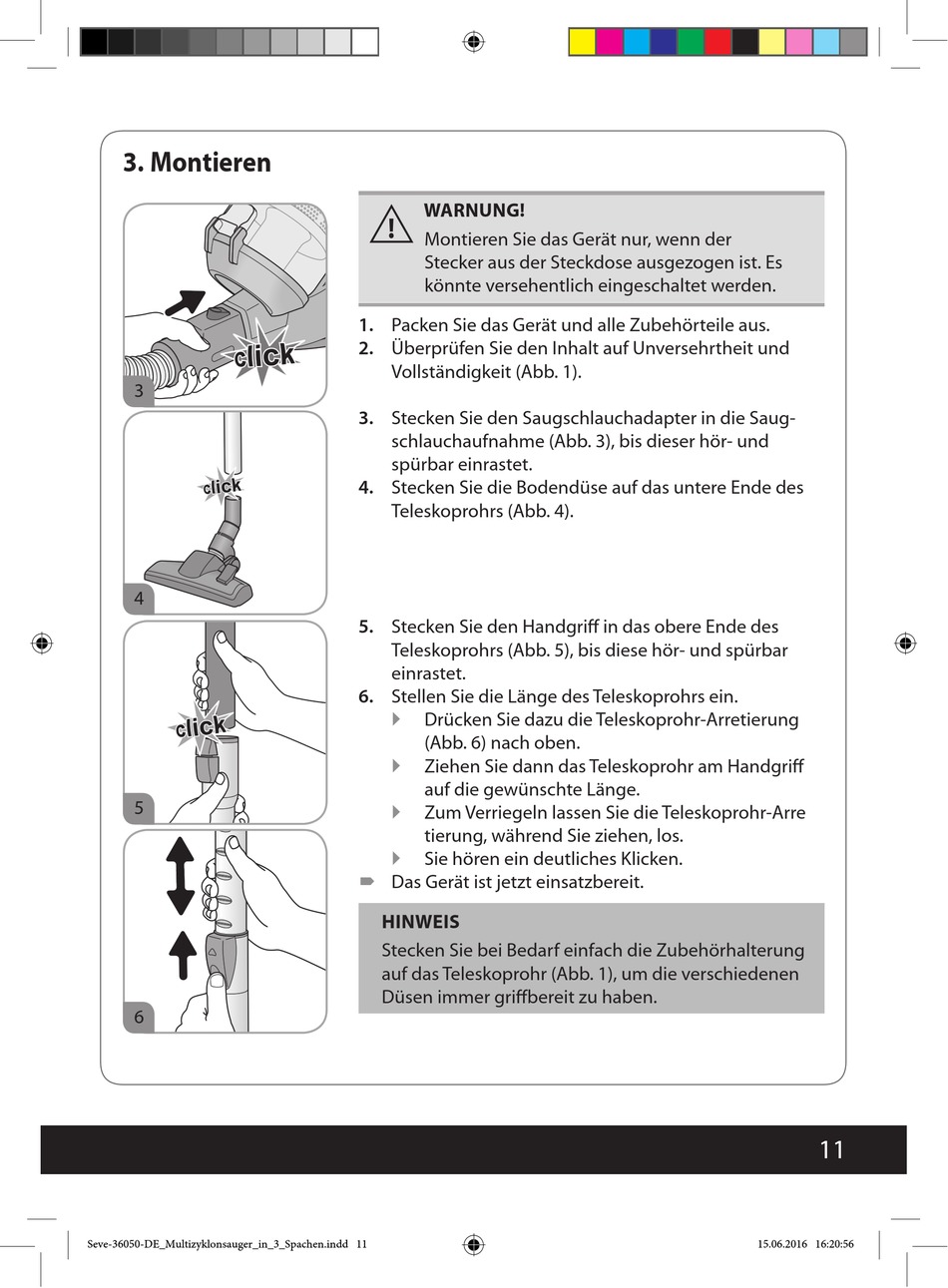

3. Montieren

3
4
5
6
Seve-36050-DE_Multizyklonsauger_in_3_Spachen.indd 11
WARNUNG!
!
Montieren Sie das Gerät nur, wenn der
Stecker aus der Steckdose ausgezogen ist. Es
könnte versehentlich eingeschaltet werden.
1. Packen Sie das Gerät und alle Zubehörteile aus.
2. Überprüfen Sie den Inhalt auf Unversehrtheit und
Vollständigkeit (Abb. 1).
3. Stecken Sie den Saugschlauchadapter in die Saug-
schlauchaufnahme (Abb. 3), bis dieser hör- und
spürbar einrastet.
4. Stecken Sie die Bodendüse auf das untere Ende des
Teleskoprohrs (Abb. 4).
5. Stecken Sie den Handgriff in das obere Ende des
Teleskoprohrs (Abb. 5), bis diese hör- und spürbar
einrastet.
6. Stellen Sie die Länge des Teleskoprohrs ein.
Drücken Sie dazu die Teleskoprohr-Arretierung
`
(Abb. 6) nach oben.
` Ziehen Sie dann das Teleskoprohr am Handgriff
auf die gewünschte Länge.
` Zum Verriegeln lassen Sie die Teleskoprohr-Arre
tierung, während Sie ziehen, los.
Sie hören ein deutliches Klicken.
`
Das Gerät ist jetzt einsatzbereit.
–
HINWEIS
Stecken Sie bei Bedarf einfach die Zubehörhalterung
auf das Teleskoprohr (Abb. 1), um die verschiedenen
Düsen immer griffbereit zu haben.
