Gerätebeschreibung
1.4
Anschluss und Inbetriebnahme

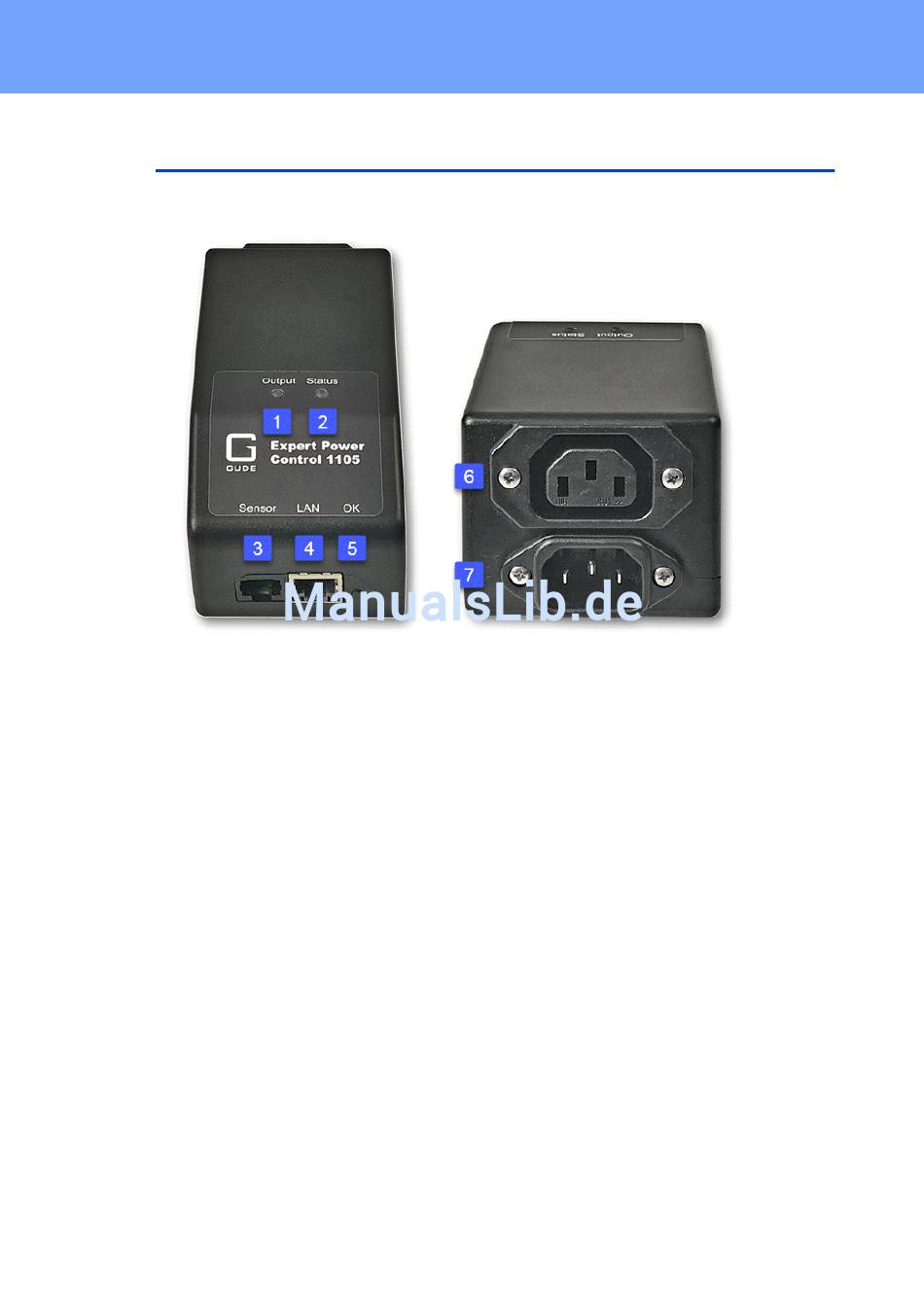

1. LED Anzeige für den Zustand des Power Ports
2. Status LED
3. Anschluss für Sensor (RJ45)
4. Netzwerkanschluss (RJ45)
5. OK Taster
Bei den Modellen
6.
Lastausgang (IEC C13, max. 10 A)
7.
Netzanschluss (IEC C14, max. 10 A)
Inbetriebnahme
· Verbinden Sie den Netzanschluss des Geräts mit dem Stromnetz.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Schließen Sie den optionalen externen Sensor an.
Expert Power Control 1104 / 1105
EPC 1104-2 oder 1105-2
© 2018 Gude Analog- und Digitalsysteme GmbH
