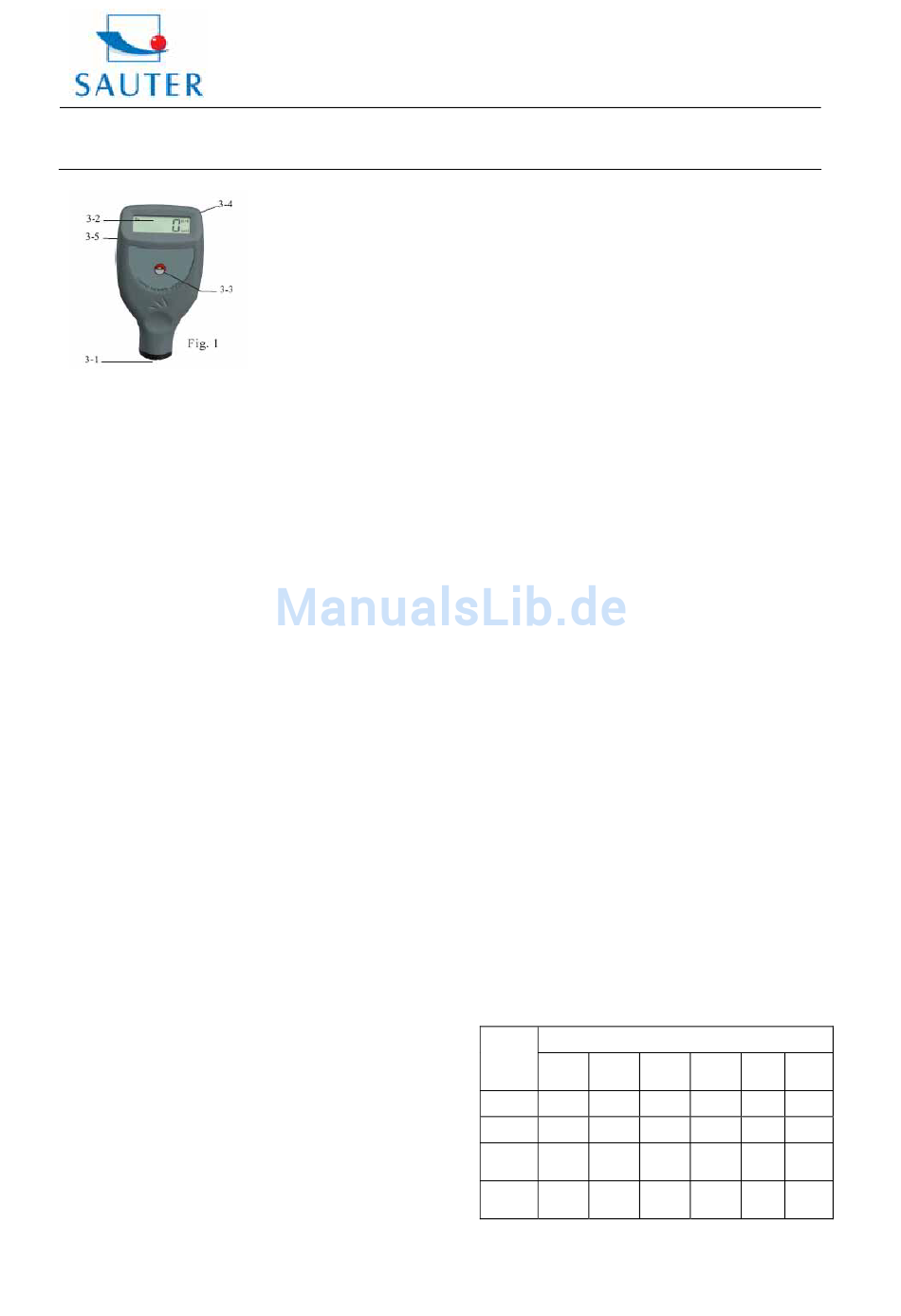

3. Beschreibung des Bedienfeldes
3-1 Messköpfe (eingebaut)
3-2 Display
3-3 Null- Taste/ Ein-/ Ausschalttaste
3-4 Batteriefach/ Abdeckung
3-5 Anschluss für RS-232C Verbindung
4. Messvorgang
4.1 Einschalten durch die Ein-/ Ausschalttaste 3-3.
`0` erscheint auf dem Display 3-2.
Das Gerät kann den Messkopf selbst erkennen anhand
des Symbols `Fe` (=F) oder `NFe` (=N), welches auf
dem Display angezeigt wird. Es geht in den automa-
tischen Messmodus über, welcher auch die Nullplatte
selbst richtig erkennt und zuordnet.
4.2 Platzieren des Messkopfes auf der zu messenden
Schicht.
Im Display kann nun die Schichtdicke abgelesen
werden.
4.3 Um die nächste Messung zu tätigen, wird der Mess-
kopf 3-1 einfach um mehr als 1cm angehoben und
Schritt 4.2 wird wiederholt.
4.4 Bei möglichen Ungenauigkeiten im Messergebnis em-
pfiehlt es sich, vor der Messung das Messgerät zu kali-
brieren, wie in Abschnitt 5 beschrieben.
4.5 Das Gerät kann einerseits mit der Ein-/ Ausschalttaste
3-3 ausgeschaltet werden. Andererseits schaltet es
50 Sekunden nach der letzten Tastenbetätigung selbst
ab.
4.6 Die Messeinheit kann in µm bzw. mil angezeigt
werden:
Die Ein-/ Ausschalttaste 3-3 wird so lange gedrückt
Und gehalten, bis `UNIT` im Display abzulesen ist.
Die Messeinheit wechselt zur anderen über, wenn die
Ein-/ Ausschalttaste wieder losgelassen wird.
Insgesamt dauert dieser Vorgang 6 Sekunden (vom
Herabdrücken der Null- bzw. Ein-/ Ausschalttaste an).
4.7 Um in den Messmodus vom `einfachen` zum `kontinu-
Ierlichen` oder andersherum zu wechseln, wird
Die Null- bzw. Ein-/ Ausschalttaste 3-3 solange ge-
drückt und gehalten, bis `SC` im Display erscheint.
TC_car-BA-d-1110
Sauter GmbH
Tieringerstr. 11-15
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TC_car
Der Messmodus wechselt in den anderen, nachdem
diese Taste wieder losgelassen wird. Dies dauert ca.
8 Sekunden. Das Symbol ((•)) steht für den kontinuier-
lichen Messmodus.
5. Nullkalibrierung (Justierung)
Die Null- Einstellung für `Fe` (=F) und `NFe` (=N) sollten
getrennt durchgeführt werden. Die Nullplatte aus Eisen
wird genommen, wenn `Fe` im Display abzulesen ist,
während die Nullplatte aus Aluminium bei `NFe` zu
nehmen ist.
Der Messkopf 3-1 wird nun vorsichtig auf der Nullplatte
platziert. Die Null- Taste 3-3 wird gedrückt, und im Display
wird, ohne den Messkopf anzuheben, `0` angezeigt.
Achtung: Die Null- Kalibrierung ist unbrauchbar,
wenn
sich die Messkopf nicht direkt auf der Nullplatte
oder einem
anderen unbeschichteten Standardmaterial
befindet.
6. Batteriewechsel
6.1 Wenn das Batteriezeichen auf dem Display erscheint,
sollten die Batterien gewechselt werden.
6.2 Die Batterieabdeckung 3-4 wird vom Messgerät abge-
streift und die Batterien werden entnommen.
6.3 Die Batterien(4x1,5V AAA/UM-4) werden eingesetzt,
indem beim Einlegen auf die Polarität geachtet wird.
6.4 Wird das Gerät für einen längeren Zeitraum nicht be-
nutzt, sollten die Batterien entnommen werden.
7. Distanzfolien
Dieses Instrument enthält im Lieferumfang ein Distanz-
folienset mit verschiedenen Folien und Messbereichen,
welches in der unten stehendenTabelle einzusehen ist:
Range
(µm)
0-200
0-500
0-
1000
0-
2000
Tel: +49-[0]7433- 9976-174
Fax: +49-[0]7433-9976-285
Internet: www. sauter.eu
STANDARD FOIL INCLUDED
CM
CM
CM
CM
25
50
100
200
X
X
X
X
X
X
X
X
X
X
X
X
X
CM
CM
500
1000
X
X
X
X
X
2
