Sauter TC_car Betriebsanleitung

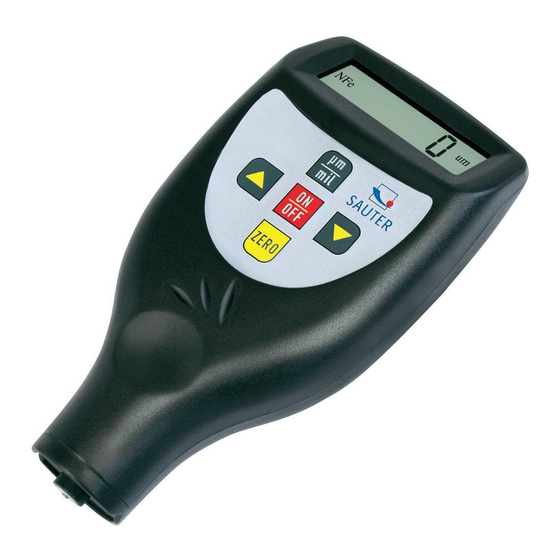

DIGITALES SCHICHTDICKENMESSGERÄT
Modell: TC 1250-0.1 FN- car
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Messvorgang
5. Nullkalibrierung (Justierung)
6. Batteriewechsel
7. Distanzfolien
8. Allgemeine Hinweise
9. Konformitätserklärung
Anmerkung: Es wird stark empfohlen, das neue
Messgerät vor dem ersten Gebrauch zu
Kalibrieren, wie unter Punkt 5. beschrie-
ben. Dadurch wird von Anfang an eine
höhere Messgenauigkeit erzielt.
1. Funktionen
»Dieses Gerät erfüllt die ISO- Norm 2178 und ISO 2360
sowie die DIN-Norm, ASTM und BS. Damit ist es
gleichermaßen unter Laborbedingungen wie unter rauen
Umgebungsbedingungen „im Feld" verwendbar.
»Der F- Messkopf misst die Dicke nichtmagnetischer
Schichten, z.B. Farbe, Plastik, Emailliertes Porzellan,
Kupfer, Zink, Aluminium, Chrom, Lackschichten u.s.w.
Diese Schichten befinden sich auf magnetischen
Materialien wie z.B. Stahl, Eisen, Nickel etc.
Es wird oft benutzt, um die Schichtdicke von galvanisier-
ten Schichten, Lackschichten, emaillierten Porzellan-
schichten, phosphorisierten Schichten, Kupferplatten, Alu-
miniumplatten, Legierungen, Papier etc. zu messen.
»Der N- Messkopf
nichtmagnetischer Schichten
Metallen.
Er wird eingesetzt auf anodischen Oxidationen, Glasuren,
Farben, Emaille, Plastikschichten, Puderbeschichtung etc.
auf Aluminium, Blech, nicht magnetischem rostfreien Stahl
und anderen.
»Automatische Erkennung des Trägermaterials
»Manuelle oder automatische
Batterieschonung.
TC_car-BA-d-1110
Sauter GmbH
Tieringerstr. 11-15
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TC_car
misst die Schichtdicke
auf nichtmagnetischen
Abschaltung zur
Tel: +49-[0]7433- 9976-174
Fax: +49-[0]7433-9976-285
Internet: www. sauter.eu
»Zwei Messmodi: - einzeln und kontinuierlich
»Anschließbar an einen PC zur Datenübertragung
2. Technische Daten
Display: 4 digits, 10mm LCD
Messbereich: 0 bis 1250 µm/ 0 bis 50 mil
Auflösung: 0,1 µm (0 bis 100 µm)
1 µm (über 100 µm)
Messunsicherheit:
- Standard: 3 % des Messwertes oder Min ± 2,5 µm
Gilt innerhalb des Toleranzbands von
± 100 μm um den typischen Messbereich herum,
wenn eine Zwei-Punkt-Kalibrierung
innerhalb dieses Toleranzbands durchgeführt
wurde.
- Off-Set Accur: 1 % des Messwertes oder Min ± 1,0 µm
Gilt innerhalb von ± 50 μm um den Off-Set Accur
Punkt herum.
PC- Verbindung: mit RS-232C Verbindungsadapter
Stromversorgung: 4x1,5 AAA(UM-4) Batterien
Umgebungsbedingungen:
Temperaturen
Luftfeuchtigkeit kleiner als 80%
Abmessungen: 126 x 65 x 27 mm (5,0 x 2,6 x 1,1 inch)
Gewicht: ca. 81g (ohne Batterien)
Lieferumfang: Tragekoffer
Bedienungsanleitung
F- Messkopf (eingebaut)
NF- Messkopf (eingebaut)
Distanzfolien
Nullplatte (Eisen)
Nullplatte (Aluminium)
Optionales Zubehör:
Kabel und Software RS-232C
auch
0 bis 50 °C
1
