Schnittstellenmodul - De Dietrich Diematic iSystem Installationsanleitung

4 .2

Schnittstellenmodul

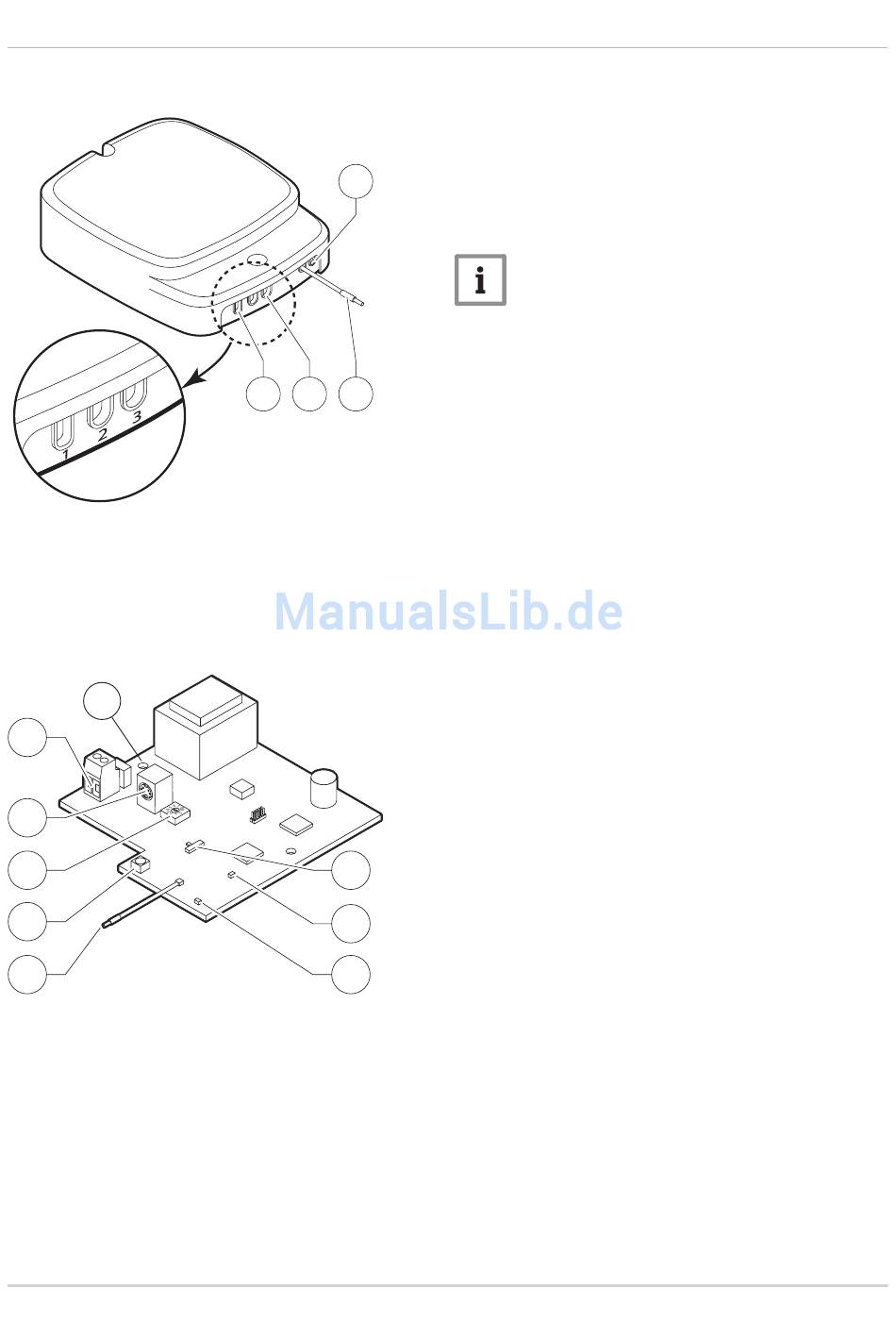

Abb. 3: Anschlüsse am
Schnittstellenmodul
Abb. 4: Komponenten des
Schnittstellenmoduls
I
A
B
C
D
E
7640416 - 20150824_dedietrich_de
D
A B C
APPS_F0007
H
G
F
R000667-A
A Netzkabel
(am Gehäuse mit 1 gekennzeichnet)
B Anschluss Mini-DIN-Kabel
(am Gehäuse mit 3 gekennzeichnet)
C Antenne
D Kontrollleuchte Verbindungsstatus
Hinweis
Um eine optimale Funkverbindung
zu erhalten, sollte die Antenne immer
genutzt werden.
Der mit 2 am Gehäuse
gekennzeichnete Anschluss wird nicht
benötigt.
A Netzstecker
B Mini-DIN-Stecker
C ModBUS-Adressschalter
D Einstelltaste (Prog)
E Antenne
F Verbindungsanzeige (Link)
G Einstellanzeige (Prog)
H Wahlschalter
Sicherung (800 mA, 250 V,
I
Abschaltvermögen 100 A)
9
