- Seite 1 Standard Schaltfeld S3 Deutsch Kolli MD4 23/01/06 Installations- Technische Anleitung Anleitung...
-
Seite 2: Inhaltsverzeichnis
Ersatzteile ................. .14 S3-Schaltfeld... -
Seite 3: Benutzte Symbole
(wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden. Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde 23/01/06 - 300007240-001-A S3-Schaltfeld... -
Seite 4: Beschreibung

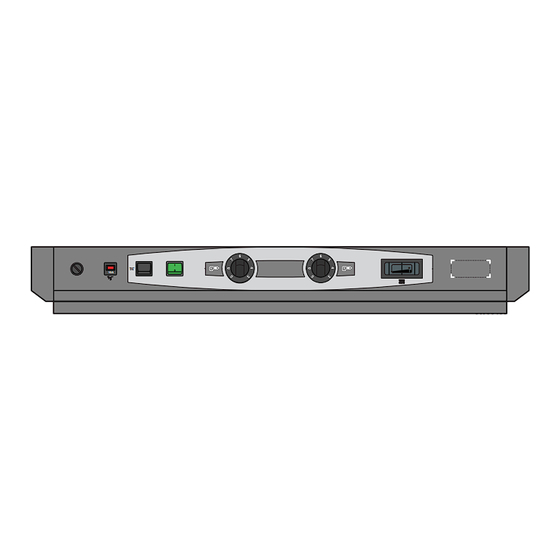

Regelung oder mit Steuerschrank im Heizungsraum. Abgasthermometer (Kolli BP28) Das Schaltfeld ermöglicht den Betrieb eines Heizkessels mit einstufigem- oder zweistufigem Brenner. Das S3 Schaltfeld rüstet die Heizkesseln der Reihe GT 330 aus. 2 Vorstellung Das S3-Schaltfeld integriert: Im Fall einer anormalen Erhöhung der Kesseltemperatur (110°... -
Seite 5: Vorstellung
Höchsttemperatur auf 75 °C. Dieser Stopper kann bei Bedarf versetzt werden (voir "Einstellung des Anschlags der Thermostaten"). 4. Kesselthermometer 5. Einbaumöglichkeit für Abgasthermometer (Option) 6. Verzögerter Leistungsschalter (10 A) mit verzögerter Auslösung und manueller Rückstellung 7. Sicherheitstemperaturbegrenzer manueller Wiedereinschaltung (auf 110 °C eingestellt) 23/01/06 - 300007240-001-A S3-Schaltfeld... -
Seite 6: Inbetriebnahme
Knopf des Temperaturwächters vorsichtig nach vorn vom Modul abziehen (Zange mit einem Tuch zum Schutz verwenden). Den Stopper mit der Zange entfernen. Den Stopper in das Loch einsetzen, das der gewünschten höheren Temperatur entspricht (höchstens 85°C). S3-Schaltfeld 23/01/06 - 300007240-001-A... -
Seite 7: Montage - Anschlüsse
Hinterplatte nach vorn durch 1 oder 2 Kabelkanäle (je nach dem Heizkesseltyp) in das Schaltfeld geführt. Die Kabel in den dazu vorgesehenen Kabelklemmen befestigen. Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde 23/01/06 - 300007240-001-A S3-Schaltfeld... -
Seite 8: Stromversorgung - Strömungswächter
(Querschnitt 0.75 mm²) an der Anschlussleiste (Klemmen 1, 2, 3). Für die anderen elektrischen Anschlüsse 3-adrige Kabel Querschnitt 0.75 mm² benutzen. Der Kontakt des Strömungswächters wird im Sicherheitskreis (z.B. zwischen Klemme 5 der Klemmenleiste und Klemme L1 des Brenners) in Reihe geschaltet. S3-Schaltfeld 23/01/06 - 300007240-001-A... -
Seite 9: Anschluss Des Brenners
Steckern und am anderen Ende mit zwei Verbindungssteckern versehen. Die Zeichnung zeigt die Nummern der Kabel und der Anschlussklemmen des Brenners. • Schaltfeld Klemmenleiste mit Steckklemmen an die Klemmen 4 bis 12 der festen Klemmenleiste des Schaltfelds anschließen. 23/01/06 - 300007240-001-A S3-Schaltfeld... - Seite 10 - P > 450 W oder ϕ - I > 2 A cos = 0.7$ Das Brennersteuermodul z.B. mit dem Verbindungskit Kolli BP 51 anschließen (Option) 7-polige Stecker zur Verbindung mit den Steckern des Schaltfeldes und des Brenners. S3-Schaltfeld 23/01/06 - 300007240-001-A...
-
Seite 11: Anschluss Der Alarmmeldefunktion Des Sicherheitstemperaturbegrenzers
Anschluss eines Alarmmelders (Thermostat mit Wechselkontakt). Wenn der Sicherheitstemperaturbegrenzer anspricht, ist auf dieser Klemme ein 230 V-Signal vorhanden. Das Schaltfeld öffnen (3 Schrauben auf der Rückseite), um von hinten an den Sicherheitstemperaturbegrenzer zu gelangen. 23/01/06 - 300007240-001-A S3-Schaltfeld... -
Seite 12: Anschluss Des Abgasthermometers (Kolli Bp28)
- Die Verkleidung abziehen, indem der Überzug mit einem Cutter entlang des farbigen Rechtecks ausgeschnitten wird - Thermometer in die entstehende Aussparung einrasten - Den Fühler in den Kabelkanal in Richtung der Hinterseite des Heizkessels schieben und in den Abgasschlauch einführen. S3-Schaltfeld 23/01/06 - 300007240-001-A... -
Seite 13: Stromlaufplan
Stromlaufplan 23/01/06 - 300007240-001-A S3-Schaltfeld... -
Seite 14: Ersatzteile
23/01/06 - 300007240-002-A Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. S3-Schaltfeld für GT 330 DE DIETRICH THERMIQUE S.A.S. - Ersatzteillager 4 rue d’Oberbronn - F-67110 REICHSHOFFEN - +33 (0)3 88 80 26 50 - +33 (0)3 88 80 26 98... - Seite 15 Sicherheitsthermostat 110 °C 9536-3364 Regelthermostat 30 bis 90 °C 8555-5501 Einstellknopf + Anstoß 9534-0286 Verzögerter Leistungsschalter (10 A) 200005244 Schaltfeld-Kabelbündel 8219-4905 Stromkreis 9531-7395 Hilfsleiterstecker 7 Kontakte 9531-7384 Hilfsleiterstecker 4 Kontakte 9536-5613 Kontaktfeder (für Tauchhülse) 9758-1286 Halteklammer 23/01/06 - 300007240-001-A S3-Schaltfeld...
- Seite 16 DE DIETRICH THERMIQUE S.A.S. DE DIETRICH HEIZTECHNIK www.dedietrich.com www.dedietrich.com Direction des Ventes France Am Concorde Park 1 - B 4 / 28 57, rue de la Gare A-2320 SCHWECHAT / WIEN F- 67580 MERTZWILLER +43 (0)1 / 706 40 60-0...
