- Seite 1 E1/E1R-Schaltfeld Deutsch Kolli FM128 - E1-Schaltfeld 23/08/06 Kolli FM134 - E1R-Schaltfeld Technische Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Généralités ................. .3 1 Wichtige Installationshinweise . -
Seite 3: Généralités
Allgemeine Angaben 1 Wichtige Installationshinweise Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab. 2 Benutzte Symbole Personen- und Sachschadengefahr. Vorsicht Gefahr Für die Sicherheit der Personen und der Teile müssen die Anweisungen unbedingt beachtet werden Wichtige Information Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht zu gewährleisten Verweis... -
Seite 4: Vorstellung

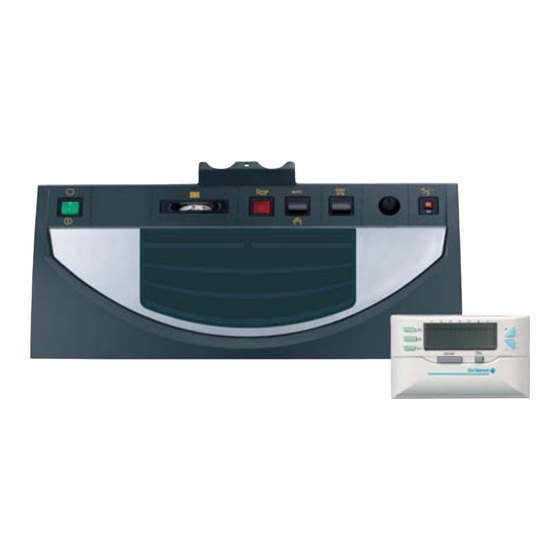

Beschreibung Das E1/E1R Schaltfeld rüstet die Heizkesseln der Reihe De Dietrich Der Basis-Lieferumfang des E1R-Schaltfeldes besteht aus : aus : - 1 E1R-Schaltfeld - GT 120 E1..., GT 1200 E1... - 1 Easyradio-Regelung mit Träger zur Montage im Wohnraum - GTU 120 E1..., GTU 1200 E1... -
Seite 5: Technische Daten
2 Technische Daten - Stromversorgung : 230V (-10%, +10%) - 50 HZ - Restlaufzeit der Uhr : 2 Jahre Mindest-Restlaufzeit Außenfühler-Werte in Ω Temperatur Widerstand 2 392 Ω - 20 °C 2 088 Ω - 16 °C 1 811 Ω - 12 °C 1 562 Ω... -
Seite 6: Vorstellung
Vorstellung • Schaltfeld 1. Hauptschalter Ein /Aus Das Schaltfeld muss immer unter Spannung sein: - um die Funktion "Antiblockierung der Umwälzpumpen" aufrecht zu halten - um die Funktion des Titan Active System ® zu gewährleisten wenn Schutz Trinkwassers einem Beistellwarmwassererwärmer, der durch eine Titananode geschützt ist, erfolgt. - Seite 7 • Easymatic-Regelung M O D E A R D T A N D 575N077A 1. Tasten zur Temperatureinstellung 5. Taste zur Einstellung der Heizprogramme für den direkten Kreis A und den Mischerkreis B Tagtemperatur Absenk-Temperatur Warmwassertemperatur 6. Taste Einstellung Warmwassererwärmungsprogrammes (wenn Warmwassererwärmer vorhanden) Wenn man auf eine dieser Tasten drückt - erscheint das Programm der verschiedenen Kreise in der...
-
Seite 8: Wahl Des Allgemeinen Betriebs
Wahl des allgemeinen Betriebs 1 Automatik-Betrieb 4 Frostschutz über TELCOM Schalter auf AUTO stellen. AUTO/ Diese Stellung erlaubt den automatischen Betrieb mit der Easymatic Regelung. 2 Automatischer Sommerbetrieb Die Heizung schaltet automatisch im Sommer aus sobald die Außentemperaur den höchsten Sollwert für Tagtemperatur während 2 Stunden erreicht hat.Die Heizung schaltet automatisch im Sommer aus sobald die Außentemperaur den höchsten Sollwert für Tagtemperatur von beiden Kreise A und B während 2 Stunden... -
Seite 9: Solltemperatur Für Heizung Und Warmwasser
Solltemperatur für Heizung und Warmwasser 1. Tagtemperatur • Warmwassersolltemperatur 2. Absenk-Temperatur Temperatur Einstellbereich Werkseinstellung 3. Warmwassertemperatur 40 bis 60°C Warmwasser Einstellung in 1 °C- 55°C (Mittlere Schritten mit Hilfe der • Solltemperatur für Heizung Speichertemperatur) Tasten + und - Temperatur Einstellbereich Werkseinstellung - Die Warmwassertemperatur wird mittels Taste... -
Seite 10: Einstellung Der Uhrzeit Und Des Tages
Einstellung der Uhrzeit und des Tages MODE - Zugangsklappe zu den Einstell- und Programmiertasten öffnen. drücken und - Mittels eines spitzen Gegenstandes auf Taste dann die Uhrzeit und den Tag mittels der Tasten + und - einstellen. Ein erster Druck erlaubt eine Einstellung Minute pro Minute. Ein zweiter Druck erlaubt eine Einstellung Stunde pro Stunde. -
Seite 11: Werkeinstellung
Programmierung 1 Werkeinstellung Heizungsprogramme (Kreis A, Kreis B) Warmwassererwärmungs-Programm Montag bis Sonntag : 6 bis 22 Uhr - Tagbetrieb Montag bis Sonntag : 5 bis 22 Uhr - Ladebetrieb freigegeben 2 Kundenspezifische Programmierung Ihre eigenen Programme in nachfolgenden Tabellen eintragen, und Eigene Programme sie folgendermaßen abspeichern : •... -
Seite 12: Inbetriebnahme Oder Wiedereinschalten Nach Längerem Stillstand
Inbetriebnahme oder Wiedereinschalten nach längerem Stillstand Vor dem Einschalten, sich vergewissern, dass die Anlage mit Die erste Inbetriebnahme muss von einem Fachmann Wasser gefüllt ist. durchgeführt werden. Die Inbetriebnahme in folgender Reihenfolge vornehmen: - Nachprüfen, ob der Betriebsartenwahlschalter 4 auf AUTO eingestellt ist. -
Seite 13: Meldungen - Alarmmeldungen
Meldungen - Alarmmeldungen Bei Betriebstörungen können folgende Meldungen in der Anzeige erscheinen : Meldung Fehler Vermutliche Ursachen Abhilfe AL 50 Kesselfühler AL 51 Außenfühler Der Kreis des betreffenden Fühlers Wenden Sie sich bitte an ihren Heizungsfachmann. Ein Hand- AL 52 Warmwasserfühler ist unterbrochen oder in Betrieb ist jedoch auf dem betroffenen Teil der Anlage möglich. -
Seite 14: Batteriewechsel Auf Der Easyradio
Batteriewechsel auf der Easyradio Wenn die Batterien gewechselt werden müssen, blinkt das Symbol In der Anzeige der Fernbedienung erscheint für einige Sekunden die der Batterie in der Anzeige. Meldung "init". Wâhrend dieser Zeit wird die Fernbedienung synchronisiert. Handelsübliche Alkali-Batterien des Typs LR6 AA 1.5V verwenden. -
Seite 15: Ersatzteile
E1/E1R-Schaltfeld mit Titan Active System® für GT/GTU 120/1200 , GTU 1200 V DE DIETRICH THERMIQUE S.A.S. - Ersatzteillager 4, rue d’Oberbronn - F-67110 REICHSHOFFEN - Tél. : (+33) 03 88 80 26 50 - Fax : (+33) 03 88 80 26 98... - Seite 16 Artikel Bezeichnung Artikel Bezeichnung Kennziffern 1 bis 8 100001622 E1-Schaltfeld - Kolli FM128 Kennziffern 11 bis 43 100001642 E1R-Schaltfeld - Kolli FM134 Baugruppe Frontabdeckung EASY + 300008225 200001701 E1-Schaltfeld Platine Deckblech Blende 9786-4039 E-Front + Abdeckblende 200007081 Steuerrelaisplatine EASYMATIC E1/III 9786-4028 Blende 9531-7505...
- Seite 17 23/08/06 - 300001515-001-C E1/E1R-Schaltfeld...
- Seite 18 E1/E1R-Schaltfeld 23/08/06 - 300001515-001-C...
- Seite 19 23/08/06 - 300001515-001-C E1/E1R-Schaltfeld...
- Seite 20 DE DIETRICH THERMIQUE S.A.S. DE DIETRICH HEIZTECHNIK www.dedietrich.com www.dedietrich.com Direction des Ventes France Am Concorde Park 1 - B 4 / 28 57, rue de la Gare A-2320 SCHWECHAT / WIEN F- 67580 MERTZWILLER +43 (0)1 / 706 40 60-0...
