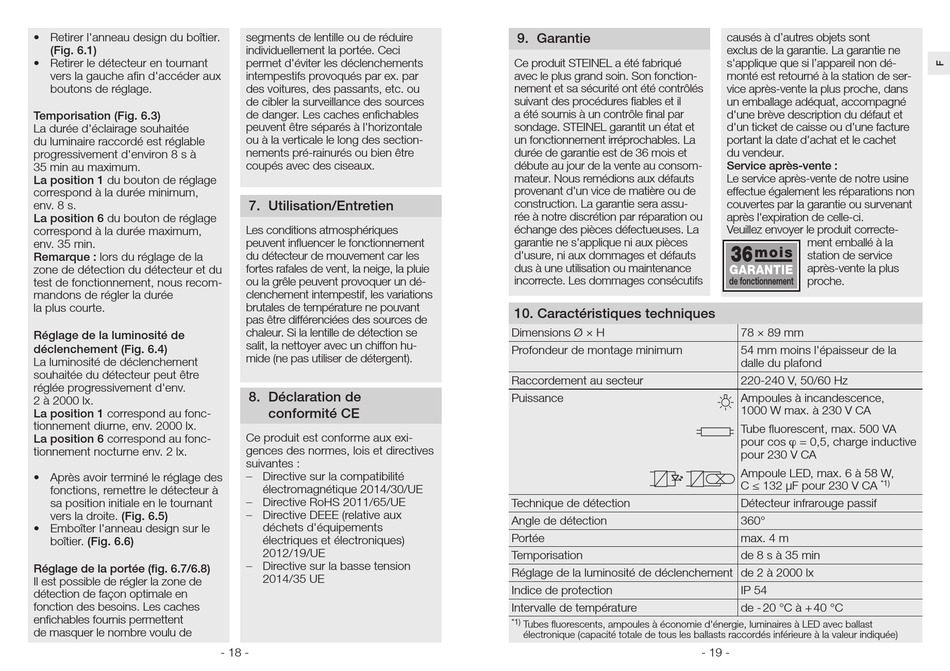

• Retirer l'anneau design du boîtier.
(Fig� 6�1)
• Retirer le détecteur en tournant
vers la gauche afin d'accéder aux
boutons de réglage.
Temporisation (Fig� 6�3)
La durée d'éclairage souhaitée
du luminaire raccordé est réglable
progressivement d'environ 8 s à
35 min au maximum.
La position 1 du bouton de réglage
correspond à la durée minimum,
env. 8 s.
La position 6 du bouton de réglage
correspond à la durée maximum,
env. 35 min.
Remarque : lors du réglage de la
zone de détection du détecteur et du
test de fonctionnement, nous recom-
mandons de régler la durée
la plus courte.
Réglage de la luminosité de
déclenchement (Fig� 6�4)
La luminosité de déclenchement
souhaitée du détecteur peut être
réglée progressivement d'env.
2 à 2000 lx.
La position 1 correspond au fonc-
tionnement diurne, env. 2000 lx.
La position 6 correspond au fonc-
tionnement nocturne env. 2 lx.
• Après avoir terminé le réglage des
fonctions, remettre le détecteur à
sa position initiale en le tournant
vers la droite. (Fig� 6�5)
• Emboîter l'anneau design sur le
boîtier. (Fig� 6�6)
Réglage de la portée (fig� 6�7/6�8)
Il est possible de régler la zone de
détection de façon optimale en
fonction des besoins. Les caches
enfichables fournis permettent
de masquer le nombre voulu de
segments de lentille ou de réduire
individuellement la portée. Ceci
permet d'éviter les déclenchements
intempestifs provoqués par ex. par
des voitures, des passants, etc. ou
de cibler la surveillance des sources
de danger. Les caches enfichables
peuvent être séparés à l'horizontale
ou à la verticale le long des section-
nements pré-rainurés ou bien être
coupés avec des ciseaux.
7� Utilisation/Entretien
Les conditions atmosphériques
peuvent influencer le fonctionnement
du détecteur de mouvement car les
fortes rafales de vent, la neige, la pluie
ou la grêle peuvent provoquer un dé-
clenchement intempestif, les variations
brutales de température ne pouvant
pas être différenciées des sources de
chaleur. Si la lentille de détection se
salit, la nettoyer avec un chiffon hu-
mide (ne pas utiliser de détergent).
8. Déclaration de
conformité CE
Ce produit est conforme aux exi-
gences des normes, lois et directives
suivantes :
– Directive sur la compatibilité
électromagnétique 2014/30/UE
– Directive RoHS 2011/65/UE
– Directive DEEE (relative aux
déchets d'équipements
électriques et électroniques)
2012/19/UE
– Directive sur la basse tension
2014/35 UE
- 18 -
9� Garantie
Ce produit STEINEL a été fabriqué
avec le plus grand soin. Son fonction-
nement et sa sécurité ont été contrôlés
suivant des procédures fiables et il
a été soumis à un contrôle final par
sondage. STEINEL garantit un état et
un fonctionnement irréprochables. La
durée de garantie est de 36 mois et
débute au jour de la vente au consom-
mateur. Nous remédions aux défauts
provenant d'un vice de matière ou de
construction. La garantie sera assu-
rée à notre discrétion par réparation ou
échange des pièces défectueuses. La
garantie ne s'applique ni aux pièces
d'usure, ni aux dommages et défauts
dus à une utilisation ou maintenance
incorrecte. Les dommages consécutifs
10� Caractéristiques techniques
Dimensions Ø × H
Profondeur de montage minimum
Raccordement au secteur
Puissance
Technique de détection
Angle de détection
Portée
Temporisation
Réglage de la luminosité de déclenchement de 2 à 2000 lx
Indice de protection
Intervalle de température
*1)
Tubes fluorescents, ampoules à économie d'énergie, luminaires à LED avec ballast
électronique (capacité totale de tous les ballasts raccordés inférieure à la valeur indiquée)
causés à d'autres objets sont
exclus de la garantie. La garantie ne
s'applique que si l'appareil non dé-
monté est retourné à la station de ser-
vice après-vente la plus proche, dans
un emballage adéquat, accompagné
d'une brève description du défaut et
d'un ticket de caisse ou d'une facture
portant la date d'achat et le cachet
du vendeur.
Service après-vente :
Le service après-vente de notre usine
effectue également les réparations non
couvertes par la garantie ou survenant
après l'expiration de celle-ci.
Veuillez envoyer le produit correcte-
ment emballé à la
station de service
après-vente la plus
proche.
78 × 89 mm
54 mm moins l'épaisseur de la
dalle du plafond
220-240 V, 50/60 Hz
Ampoules à incandescence,
1000 W max. à 230 V CA
Tube fluorescent, max. 500 VA
pour cos j = 0,5, charge inductive
pour 230 V CA
Ampoule LED, max. 6 à 58 W,
C ≤ 132 μF pour 230 V CA *1)
Détecteur infrarouge passif
360°
max. 4 m
de 8 s à 35 min
IP 54
de - 20 °C à + 40 °C
