Beurer PO 80 Gebrauchsanweisung

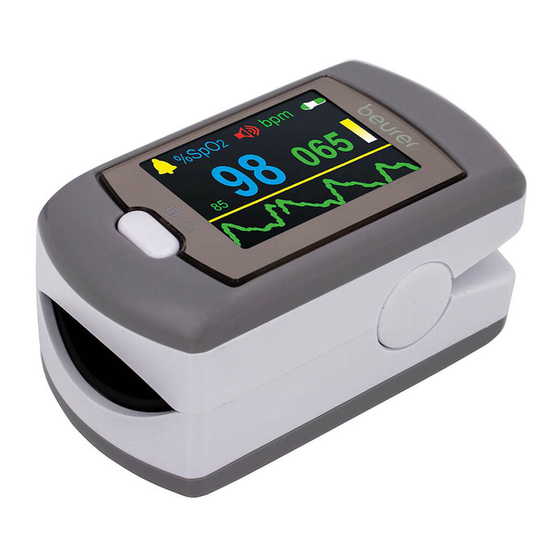

PO 80
Pulsoximeter
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte
Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körpertemperatur, Puls, Sanfte Therapie, Massage, Beauty, Baby und Luft.
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern
zugänglich und beachten Sie die Hinweise.
Mit freundlicher Empfehlung
Ihr Beurer-Team
1. Lieferumfang
1 PO 80 Pulsoximeter
1 Umhängeband
1 Mini-CD (SpO -Viewer/Manager Software)
1 Datenkabel
1 USB-Ladegerät
1 Gürteltasche
1 Diese Gebrauchsanweisung
2. Bestimmungsgemäße Verwendung
Verwenden Sie das Beurer Pulsoximeter PO 80 ausschließlich am Menschen zur Messung der arteriellen Sauersto sättigung (SpO ) des Hämoglo-
bins und der Herzfrequenz (Pulsfrequenz). Das Pulsoximeter eignet sich sowohl zur Verwendung im privaten Umfeld (zu Hause, unterwegs) als
auch im medzinischen Bereich (Krankenhäusern, medizinischen Einrichtungen).
3. Zum Kennenlernen
Das Beurer Pulsoximeter PO 80 dient der nichtinvasiven Messung der arteriellen Sauersto sättigung (SpO
Die Sauersto sättigung gibt an, wie viel Prozent des Hämoglobins im arteriellen Blut mit Sauersto beladen sind. Daher ist sie ein wichtiger
Parameter für die Beurteilung der Atemfunktion. Werden Ihre individuell eingestellten Alarmgrenzen unter- bzw. überschritten, erhalten Sie eine
akustische Warnung. Durch den integrierten Speicher ist eine kontinuierliche Aufzeichnung von bis zu 24 Stunden möglich. Das Pulsoximeter kann
über den integrierten USB-Anschluss an einen PC angeschlossen werden. Die mitgelieferte Software ermöglicht Ihnen eine detaillierte Auswertung
Ihrer Aufzeichnungen.
Das Pulsoximeter verwendet zur Messung zwei Lichtstrahlen unterschiedlicher Wellenlänge, die im Gehäuseinneren auf den eingelegten Finger
auftre en.
Einem niedrigen Sauersto sättigungswert liegen überwiegend Erkrankungen (Atemwegserkrankungen, Asthma, Herzinsu zienz etc.) zu Grunde.
Bei Menschen mit einem niedrigen Sauersto sättigungswert kommt es vermehrt zu folgenden Symptomen: Atemnot, Herzfrequenzerhöhung,
Leistungsabfall, Nervosität und Schweißausbrüche. Eine chronische und bekannte erniedrigte Sauersto sättigung benötigt eine Überwachung
durch Ihr Pulsoximeter unter ärztlicher Kontrolle. Eine akut erniedrigte Sauersto sättigung, mit oder ohne Begleitsymptome, ist sofort ärztlich
abzuklären, es kann sich dabei um eine lebensbedrohliche Situation handeln. Das Pulsoximeter eignet sich daher insbesondere für Riskopatienten
wie Personen mit Herzerkrankungen, Asthmatiker, aber auch für Sportler und gesunde Personen, die sich in großen Höhen bewegen (z.B. Berg-
4. Zeichenerklärung
steiger, Skifahrer oder Sportflieger).
In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts werden folgende Symbole verwendet:
WARNUNG
Warnhinweis auf Verletzungsgefahren oder Gefahren
für Ihre Gesundheit
ACHTUNG
Sicherheitshinweis auf mögliche Schäden an Gerät/
Zubehör
Hinweis
Hinweis auf wichtige Informationen
Gebrauchsanweisung beachten
Arterielle Sauersto sättigung des Hämoglobins (in
%SpO
Prozent)
PR bpm Pulsfrequenz (Pulsschläge pro Minute)
Entsorgung gemäß Elektro- und Elektronik-Altgeräte
EG-Richtlinie 2002/96/EC – WEEE (Waste Electrical
and Electronic Equipment)
5. Warn- und Sicherheitshinweise
Lesen Sie diese Gebrauchsanweisung sorgfältig! Ein Nichtbeachten der nachfolgenden Hinweise kann Personen- oder Sachschäden verursachen.
Bewahren Sie die Gebrauchsanweisung auf und machen Sie diese auch anderen Anwendern zugänglich. Übergeben Sie diese Gebrauchsanwei-
sung bei Weitergabe des Geräts.
WARNUNG
• Überprüfen Sie, ob alle im Lieferumfang angegebenen Teile enthalten sind.
Überprüfen Sie das Pulsoximeter regelmäßig, um sicherzustellen, dass das Gerät vor dem Gebrauch keine sichtbaren Schäden aufweist und die
•
Batterien noch ausreichend geladen sind. Benutzen Sie es im Zweifelsfall nicht und wenden Sie sich an den Beurer-Kundendienst oder an einen
autorisierten Händler.
Benutzen Sie keine Zusatzteile, die nicht vom Hersteller empfohlen bzw. als Zubehör angeboten werden.
•
Sie dürfen das Gerät keinesfalls ö nen oder reparieren, da sonst eine einwandfreie Funktion nicht gewährleistet werden kann. Bei Nichtbeachten
•
erlischt die Garantie. Wenden Sie sich bei Reparaturen an den Beurer-Kundendienst oder an einen autorisierten Händler.
Verwenden Sie das Pulsoximeter
− NICHT, wenn Sie allergisch auf Gummiprodukte reagieren.
− NICHT, wenn das Gerät oder der Anwendungsfinger feucht ist.
− NICHT an Kleinkindern oder Säuglingen.
− NICHT während einer MRT- oder CT-Untersuchung.
− NICHT während einer Blutdruckmessung auf der Armseite mit Manschettenanwendung.
− NICHT an Fingern mit Nagellack, Beschmutzungen oder Pflasterverbänden.
− NICHT an Fingern mit großer Fingerdicke, die nicht zwanglos in das Gerät einführbar sind (Fingerspitze: Breite ca. > 20 mm, Dicke >15 mm).
− NICHT an Fingern mit anatomischen Veränderungen, Ödemen, Narben oder Verbrennungen.
− NICHT an Fingern mit zu geringer Dicke und Breite, wie sie beispielsweise bei Kleinkindern vorkommen (Breite ca. < 10 mm, Dicke < 5 mm).
− NICHT an Patienten, die am Anwendungsort unruhig sind (z.B. Zittern).
− NICHT in der Nähe von brennbaren oder explosiven Gasgemischen.
Bei Personen mit Durchblutungsstörungen kann eine längere Benutzung des Pulsoximeters zu Unwohlsein oder Schmerzen führen. Verwenden
•
Sie daher das Pulsoximeter nicht länger als 2 Stunden an einem Finger.
Führen Sie aufgrund der Messergebnisse keine Selbstdiagnose oder -behandlung ohne Rücksprache mit Ihrem behandelnden Arzt durch.
•
Setzen Sie insbesondere nicht eigenmächtig eine neue Medikation an und führen Sie keine Änderungen in Art und / oder Dosierung einer beste-
henden Medikation durch.
Schauen Sie während des Messvorgangs nicht direkt in das Gehäuseinnere. Das Rotlicht und das unsichtbare Infrarot-Licht des Pulsoximeters
•
sind schädlich für die Augen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zu-
ständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, damit sie
nicht mit dem Gerät spielen.
Bei Nichtbeachtung der nachfolgenden Anweisungen kann es zu ungenauen oder fehlerhaften Messungen kommen.
Auf dem Messfinger darf sich kein Nagellack, Kunstnagel oder andere Kosmetika befinden.
•
Achten Sie beim Messfinger darauf, dass der Fingernagel so kurz ist, dass die Fingerbeere die Sensorelemente im Gehäuse bedeckt.
•
• Halten Sie Hand, Finger und Körper während des Messvorgangs ruhig.
Bei Personen mit Herzrhythmusstörungen können die Messwerte von SpO und der Herzfrequenz verfälscht sein oder die Messung ist gar nicht
•
erst möglich.
Das Pulsoximeter zeigt im Falle von Kohlenmonoxidvergiftungen zu hohe Messwerte an.
•
• Um das Messergebnis nicht zu verfälschen, sollte sich in der unmittelbaren Umgebung des Pulsoximeters keine starke Lichtquelle (z.B. Leucht-
sto ampe oder direkte Sonneneinstrahlung) befinden.
Bei Personen, die einen niedrigen Blutdruck haben, unter Gelbsucht leiden oder Medikamente zur Gefäßkontraktion einnehmen, kann es zu
•
fehlerhaften oder verfälschten Messungen kommen.
• Bei Patienten, denen in der Vergangenheit klinische Farbsto e verabreicht wurden und bei Patienten mit abnormalem Hämoglobinvorkommen
ist mit einer Messverfälschung zu rechnen. Dies gilt insbesondere bei Kohlenmonoxidvergiftungen und Methämoglobinvergiftungen, welche z.B.
durch die Zugabe von Lokalanästhetika oder bei vorliegendem Methämoglobinreduktase-Mangel entstehen.
• Schützen Sie das Pulsoximeter vor Staub, Erschütterungen, Nässe, extremen Temperaturen und explosiven Sto en.
BEURER GmbH Söflinger Str. 218 89077 Ulm (Germany)
• •
Tel.: +49 (0) 731 / 39 89-144 Fax: +49 (0) 731 / 39 89-255
•
www.beurer.de Mail: kd@beurer.de
•
DEUTSCH
) und der Herzfrequenz (Pulsfrequenz).
2
Hersteller
Anwendungsteil Typ BF
SN Seriennummer
Die CE-Kennzeichnung bescheinigt die Konformität mit den
grundlegenden Anforderungen der Richtlinie 93/42/EWG für
0483
Medizinprodukte.
Herstellungsdatum
Gerät geschützt gegen Fremdkörper ≥12,5 mm und gegen
IP22
schräges Tropfwasser
Schadstoffhaltige Batterien nicht im Hausmüll entsorgen
6. Gerätebeschreibung
Funktionstaste
Fingerö nung
USB-Anschluss
Umhängeband-Halterung /
Ladekontrollleuchte
7. Inbetriebnahme
7.1 Pulsoximeter aufladen
Wenn die Akku-Anzeige auf dem Display einen niedrigen Akkustand anzeigt, müssen Sie das Pulsoximeter aufladen. Sie können das Pulsoximeter
auf zwei unterschiedliche Varianten aufladen.
Variante 1: Verbinden Sie das mitgelieferte Datenkabel mit dem USB-Anschluss des Pulsoximeters. Stecken Sie das andere (große) Ende des
Datenkabels in das mitgelieferte Ladegerät. Stecken Sie das Ladegerät in die Steckdose.
Variante 2: Verbinden Sie das mitgelieferte Datenkabel mit dem USB-Anschluss des Pulsoximeters. Stecken Sie das andere (große) Ende des
Datenkabels in den USB-Anschluss Ihres Computers.
Hinweis
Während des Ladevorgangs leuchtet die blaue Ladekontrollleuchte am Pulsoximeter. Sobald der Akku vollgeladen ist, erlischt die blaue Ladekon-
trollleuchte.
7.2 Software „SpO -Viewer/Manager" installieren
Sie können die Messdaten des Pulsoximeters mit Hilfe der beigelegten Software auf Ihren Computer übertragen. Die Software besteht aus dem
„SpO -Viewer" und dem „SpO -Manager". Mit dem „SpO -Viewer" können Sie Ihre Werte während der Messung in Echtzeit auf dem Compu-
terbildschirm anzeigen lassen. Mit dem „SpO -Manager" können Sie zuvor gespeicherte Messdaten auf den Computer übertragen und verwalten.
Um die Software zu installieren, führen Sie folgende Schritte durch:
Legen Sie die mitgelieferte Mini-CD in das Laufwerk Ihres Computers.
•
Starten Sie die Installationsdatei „SpO2Setup.exe"
•
• Folgen Sie den Anweisungen während des Installationsprozesses.
7.3 Umhängeband befestigen
Sie können zum einfacheren Transport des Pulsoximeters (z.B. für unterwegs) ein Umhängeband am Gerät befestigen.
1. Schieben Sie das schmale Ende des Umhängebands wie abge-
bildet durch die Halterung.
8. Bedienung
1 . Schieben Sie einen geeigneten Finger wie 2 . Drücken Sie auf die Funktionstaste. Das
abgebildet in die Fingerö nung des Pulso- Pulsoximeter beginnt zu messen. Bewegen
ximeters. Halten Sie den Finger ruhig. Sie sich während des Messvorgangs nicht.
Hinweis
Wenn Sie Ihren Finger aus dem Pulsoximeter herausziehen, schaltet sich das Gerät nach ca. 5 Sekunden automatisch aus.
8.1 Funktionstaste
Die Funktionstaste des Pulsoximeters hat insgesamt drei Funktionen:
Einschalt-Funktion: Wenn das Pulsoximeter ausgeschaltet ist, können Sie es durch Gedrückthalten der Funktionstaste einschalten.
•
• Display-Anzeige-Funktion: Um Ihr gewünschtes Display-Anzeigeformat (Hochformat, Querformat) einzustellen, drücken Sie während des
Betriebs die Funktionstaste. Sie können aus vier unterschiedlichen Display-Anzeigeformaten wählen.
Einstellungsmenü-Funktion: Um in das Einstellungsmenü zu gelangen, müssen Sie zuerst als Display-Anzeigeformat ein Querformat ein-
•
stellen. Um das Einstellungsmenü aufzurufen, halten Sie während des Betriebs die Funktionstaste gedrückt. Im Einstellungsmenü können Sie
folgende Parameter einstellen: Display-Helligkeit, Alarmeinstellungen, Datenübertragung aktivieren/deaktivieren, Datenspeicherung und Daten
auf den PC hochladen.
Hinweis
Um die folgenden Funktionen (Kapitel 8.2 bis 8.6) einstellen zu können, müssen Sie als Display-Anzeigeformat ein Querformat auswählen (siehe
8.1 Funktionstaste / Display-Anzeige-Funktion). Wenn Sie als Display-Anzeigeformat ein Hochformat eingestellt haben und die folgenden Funktio-
nen verwenden möchten, erscheint auf dem Display eine Fehlermeldung („Please change direction first!").
8.2 Display-Helligkeit („Brightness")
Um die Display-Helligkeit einzustellen, schalten Sie das Pulsoximeter ein und halten Sie die Funktionstaste gedrückt. Im Einstellungsmenü ist
•
der Menüpunkt „Brightness" (Helligkeit) markiert.
Sie können zwischen vier verschiedenen Display-Helligkeitsstufen wählen. Um Ihre gewünschte Display-Helligkeit einzustellen, halten Sie die
•
Funktionstaste solange gedrückt, bis Ihre gewünschte Helligkeit erreicht ist.
Um das Einstellungsmenü zu verlassen, wählen Sie mit der Funktionstaste den Menüpunkt „Exit" und bestätigen Sie durch Gedrückthalten der
•
Funktionstaste.
8.3 Alarmeinstellungen („Alarm")
Schalten Sie das Pulsoximeter ein und halten Sie die Funktionstaste gedrückt. Das Einstellungsmenü erscheint auf dem Display.
•
Wählen Sie im Einstellungsmenü mit der Funktionstaste den Menüpunkt „Alarm" und bestätigen Sie durch Gedrückhalten der Funktionstaste.
•
• Wählen Sie mit der Funktionstaste Ihren gewünschten Parameter und stellen Sie durch Gedrückthalten der Funktionstaste Ihren gewünschten
Wert ein.
m Alarm-Menü können sie folgende Parameter einstellen:
I
Hier können Sie einstellen, ob im Alarm-Menü beim Einstellen der Alarmgrenzen der Einstellungswert nach oben („up")
„Dir"
oder unten („down") läuft. Die Änderung der Einstellungsrichtung wird erforderlich , wenn Grenzwerte erhöht („up") oder
erniedrigt („down") werden sollen.
Hier können Sie einen oberen Grenzwert für die Sauersto sättigung einstellen. Wenn bei einer Messung der eingestellte
„SPO2 ALM HI"
Grenzwert überschritten wird, erscheint der Sättigungswert gelb und ein Signalton ertönt (wenn Alarm aktivert ist).
Hier können Sie einen unteren Grenzwert für die Sauersto sättigung einstellen. Wenn bei einer Messung der eingestell-
„SPO2 ALM LO"
te Grenzwert unterschritten wird, erscheint der Sättigungswert gelb und ein Signalton ertönt (wenn Alarm aktivert ist).
Hier können Sie einen oberen Grenzwert für die Pulsfrequenz einstellen. Wenn bei einer Messung der eingestellte
„PR ALM HI"
Grenzwert überschritten wird, erscheint die Pulsfrequenz gelb und ein Signalton ertönt (wenn Alarm aktivert ist).
Hier können Sie einen unteren Grenzwert für die Pulsfrequenz einstellen. Wenn bei einer Messung der eingestellte
„PR ALM LO"
Grenzwert unterschritten wird, erscheint die Pulsfrequenz gelb und ein Signalton ertönt (wenn Alarm aktivert ist).
Hier können Sie den Alarm aktivieren („on") bzw. deaktivieren („o ). Wenn Sie den Alarm aktiviert haben und einer der
„Alarm"
eingestellten oberen bzw. unteren Grenzwerte wird über- bzw. unterschritten, ertönt ein Signalton.
Hier können Sie den Pulston aktivieren („on") bzw. deaktivieren („o ). Wenn Sie den Pulston aktiviert haben, ertönt
„Pulse Sound"
während der Messung bei jedem Pulsschlag ein Signalton.
Um das Alarm-Menü zu verlassen, wählen Sie mit der Funktionstaste den Menüpunkt „Exit" und bestätigen Sie durch Gedrückthalten der Funk-
•
tionstaste.
8.4 Messwerte in Echtzeit auf PC anzeigen („USB")
Trend
Aktuelle
Kurvenform
der Pulsfre-
quenz
Messplatznummer & Ansicht Trend-Darstellungszeit
Displaybeschreibung
2
3
1
1. Alarm-Symbol
(durchgestrichen =
%SpO bpm
2
Alarm deaktiviert)
4
98
8
065
3. Akku-Anzeige
5
7
85
5. Pulssäule
6
7. SpO -Alarm (un-
terer Grenzwert)
. Ziehen Sie das andere Ende des Umhängebands durch die Schlaufe
2
des schmalen Endes fest an.
3 . Auf dem Bildschirm erscheinen nach weni-
gen Sekunden Ihre Messwerte.
Hinweis
Sie können über die Druckfunktion während der Messdaten-
erfassung jederzeit einen Ausdruck erstellen. Dieser Ausdruck
beinhaltet den bisher vorhandenen Trend der laufenden
Messung.
Hinweis
Sie können sich die Messdaten von bis zu vier Geräten gleich-
zeitg in der Software anzeigen lassen. Sie können sich in der
Software über die jeweilige Messplatznummer die Messdaten
einzeln vergrößert darstellen lassen.
Druckfunktion
2. Pulston-Symbol
(durchgestrichen =
Pulston deaktiviert)
4. Pulsfrequenz
(Wert in bpm)
6. Pulswelle
8. Sauersto sätti-
gung (Wert in %)
%SpO2 bpm
98
065
85
