DIRIS A20 - RS485 - JBUS/MODBUS DIRIS A20 - RS485 - JBUS/MODBUS
OPERAÇÕES PRELIMINARES
Nota:
Para a segurança do pessoal e do material,
convém inteirar-se bem do conteúdo deste manual
antes da colocação em serviço.
Na altura da recepção da encomenda do DIRIS A20 ,
é necessário verificar os seguintes pontos:
INFORMAÇÕES GERAIS
Funções
O módulo opção Comunicação IP deve estar associa-
do aos DIRIS A2 (ref. 4825 0A20). Coloca à sua dispo-
sição uma ligação de série RS485 (2 ou 3 fios) em pro-
tocolo JBUS/MODBUS ®
DIRIS A20 a partir de um PC ou de um API.
CLP's
Outros sistemas
CLP's
Outros sistemas
Recomendações:
É necessário utilizar um par torcido blindado tipo LIY-
CY. Num ambiente perturbado ou numa rede impor-
tante em comprimento e em número de Diris, convém
utilizar um par torcido blindado com uma blindagem
geral tipo LIYCY-CY.
Se a distância de 1200 m e/ou o número de 31 DIRIS são
ultrapassados, é necessário ligar um repetidor (1 via) ou
um amplificador (4 vias) para permitir uma ligação
suplementar de DIRIS A20 em mais de 1200 m. Para
76
® ®
que permite a exploração do
R = 120
R = 120
• o estado da embalagem;
• se o produto não foi danificado durante o transporte;
• se a referência do Aparelho está acordo com a sua
encomenda;
• dentro da embalagem encontra-se realmente o
produto e um manual de utilização.

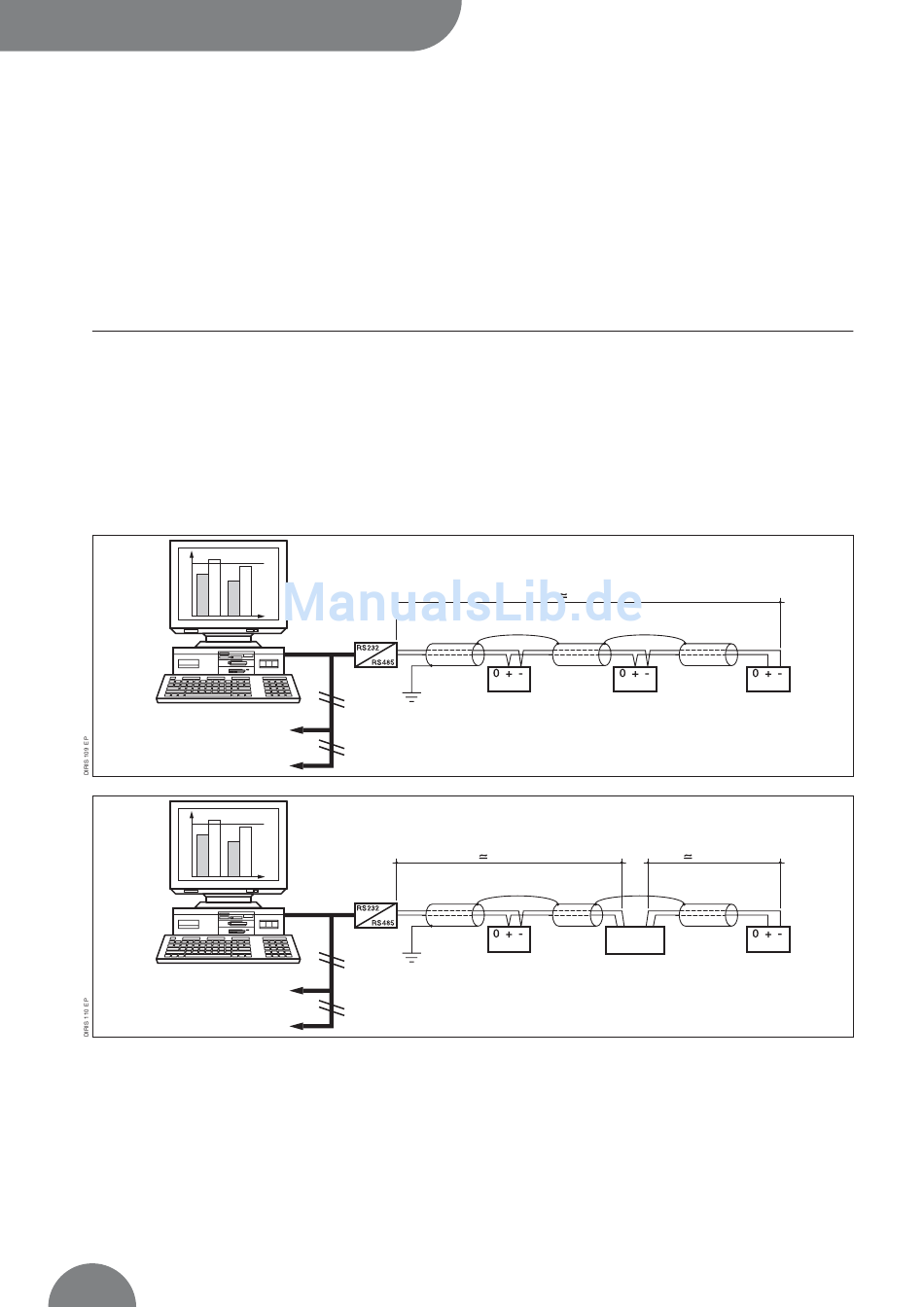

Generalidades
Numa configuração padrão, uma ligação RS 485 permi-
te colocar em ligação 31 DIRIS A20 o COUNTIS Ci com
um PC ou um autómato a uma distância de 1500 metros
a partir do protocolo JBUS/MODBUS
1200 M
N 1 N 2
1200 M
0+- -+0
N 1 repetidore
RS485
mais informações sobre a metodologia de ligação é
favor consultar-nos.
Nota:
Nas 2 extremidades da ligação, é indispensável fixar
uma resistência de 120 ohms que se encontra no
módulo.
Outras soluções existentes (modem, TCP-IP, fibra
óptica...).
É favor consultar-nos.
.
®
N n
R = 120
1200 M
N n
R = 120
SOCOMEC - Réf. : 876 581 B
