DIRIS A20 - RS485 - JBUS/MODBUS

OPERAZIONI PRELIMINARI

Per la sicurezza del personale e del materiale, è
indispensabile leggere attentamente il contenuto del
presente libretto prima della messa in servizio.
Al momento del ricevimento della scatola contenente
il DIRIS A20 , è necessario verificare i seguenti punti:
• lo stato dell'imballo;
• la presenza di danneggiamenti o rotture dovuti al
trasporto;

INFORMAZIONI GENERALI

Funzioni
Il modulo opzione Comunicazione IP deve essere asso-
ciato ai DIRIS A20 (ref. 4825 0A20). Il mette a disposi-
zione un collegamento di serie RS485 (2 o 3 fili) col pro-
tocollo JBUS/MODBUS
DIRIS A20 a partire da un PC o da un PLC.
PLC
Altri sistemi
PLC
Altri sistemi
Importante:
E' necessario utilizzare un paio di cavi intrecciati
schermati di tipo LIYCY. In un ambiente perturbato o
su una rete grande per lunghezza e per numero di
DIRIS , si consiglia di utilizzare un paio di cavi intrecciati
schermati di tipo LIYCY-CY.
Se la distanza di 1500 m o/e il numero di 31 DIRIS viene
superato, è necessario collegare un ripetitore (1 via) o
uno scaricatore (4 vie) per permettere un collegamento
supplementare di DIRIS su altri 1500 m. Per maggiori
40
®
® che permette l'uso del
R = 120
R = 120
• se il numero di riferimento dell'apparecchio è
conforme a quello della richiesta;
• l'imballaggio comprende il prodotto e del libretto di
istruzione originale.
Generalità

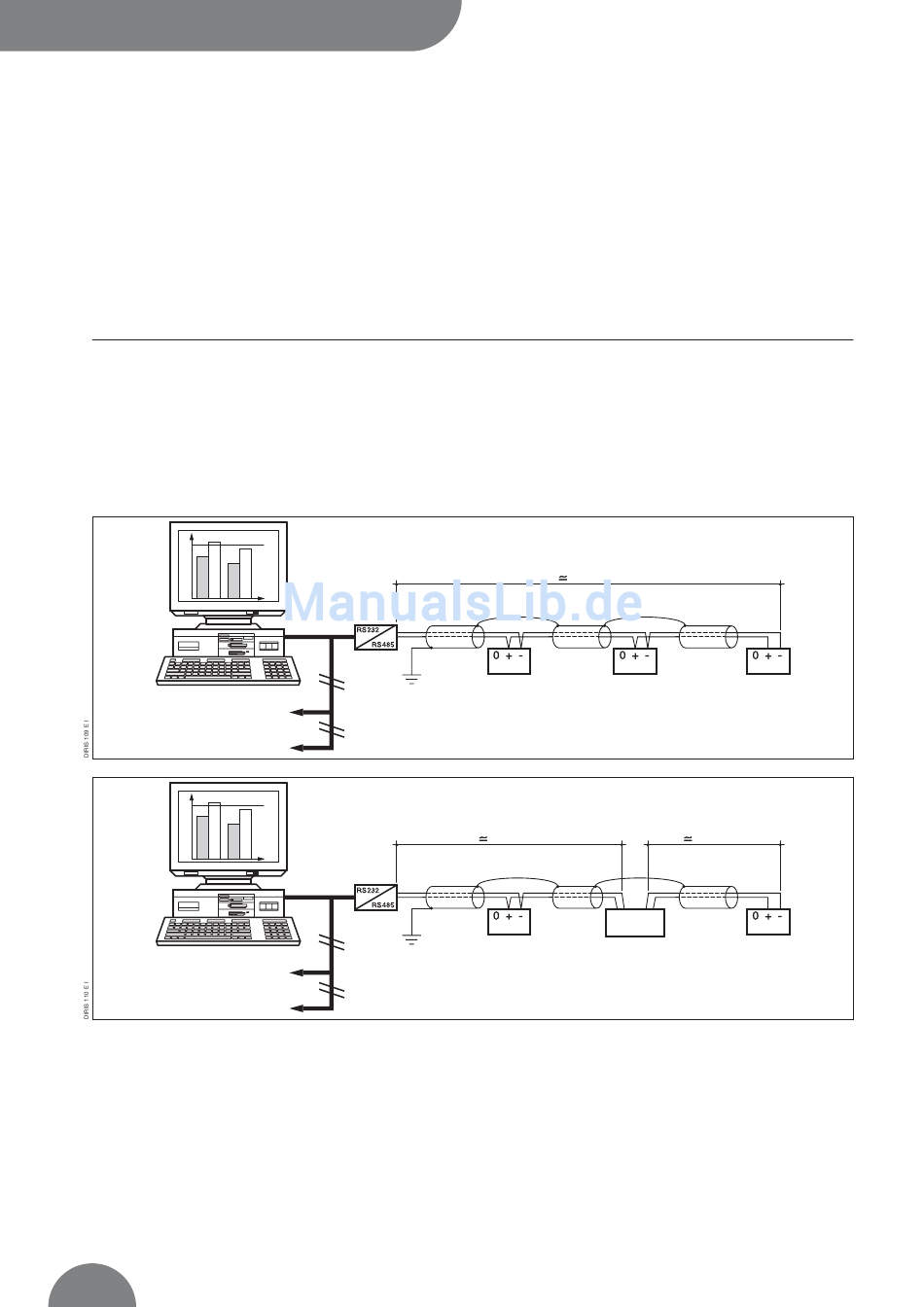

In una configurazione standard, un collegamento
RS485 consente di mettere in comunicazione 31 DIRIS
o COUNTIS Ci con un PC o un PLC su 1500 metri
utilizzando il protocollo JBUS/MODBUS
1200 M
N 1 N 2
1200 M
0+- -+0
N 1 ripetitore
RS485
informazioni sulla metodologia di collegamento,
contattarci.
Nota:
Alle 2 estremità della linea di comunicazione, è indis-
pensabile collegare una resistenza di 120 Ohm che si
trova sul modulo addizionale.
Per altre soluzioni o configurazioni particolari (modem,
TCP-IP, fibra ottica...) contattarci.
® .
N n
R = 120
1200 M
N n
R = 120
SOCOMEC - Réf. : 876 581 B
