Thomashilfen EASyS Montageanleitung Seite 8

1.
3.
Podgłówek elastyczny, mały
Podgłówek elastyczny, duży
Podgłówek elastyczny, boczny

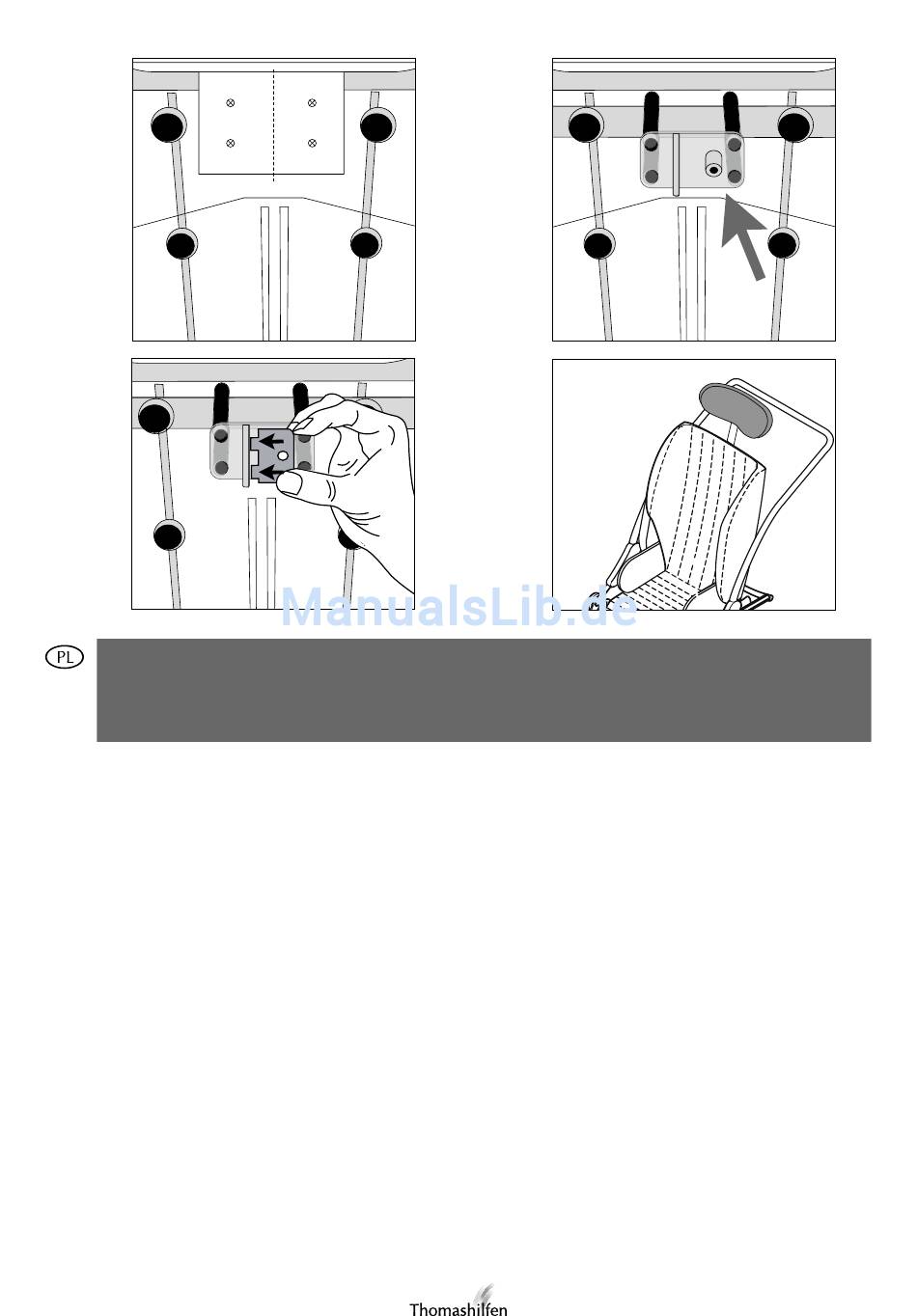

Całkowicie zdjąć wyściółkę do nawiercenia, aby uniknąć uszkodzeń.
Szablon do wiercenia (strona 9) ułożyć na odwrotnej stronie części do siedzenia, po środku
pod górną krawędzią tylnej płyty (1).
UWAGA: W tym celu górna rura musi zostać najpierw przesunięta do góry. Można to zrobić
za pomocą przycisku po prawej stronie, patrząc od tyłu, wykręcając śruby mocujące rurę
na tylnej stronie.
Następnie po środku wywiercić 4 otwory (średnica 5 mm).
Następnie włożyć najpierw obie śruby w otwory, następnie wsunąć podniesioną do góry
rurę na tylnej stronie między górną i dolną parę śrub. Nasadzić metalowe tulejki i nasadkę
podtrzymującą na śruby z zewnątrz i dokręcić mocno nakrętki.
UWAGA: Gwint dla nakrętek radełkowych na nasadce podtrzymującej musi znajdować się
z prawej strony (2).
Teraz nasadzić nasadkę podtrzymującą na metalową płytkę (3).
Następnie naciągnąć worek ochronny na nasadkę. Zwrócić przy tym uwagę, żeby otwory
worka znajdowały się od góry i od dołu bezpośrednio nad lub pod otworem wspornika
podtrzymującego. Wspornik ten z podgłówkiem przewlec przez otwór i zamocować za
pomocą nakrętki radełkowej.
8
2.
4.
nr katalogowy: 6625
nr katalogowy: 6626
nr katalogowy: 6627
