Kopfstütze Flexibel, Klein Kopfstütze Flexibel, Groß Kopfstütze Flexibel, Lateral - Thomashilfen EASyS Montageanleitung

1.
3.
Kopfstütze flexibel, klein
Kopfstütze flexibel, groß
Kopfstütze flexibel, lateral

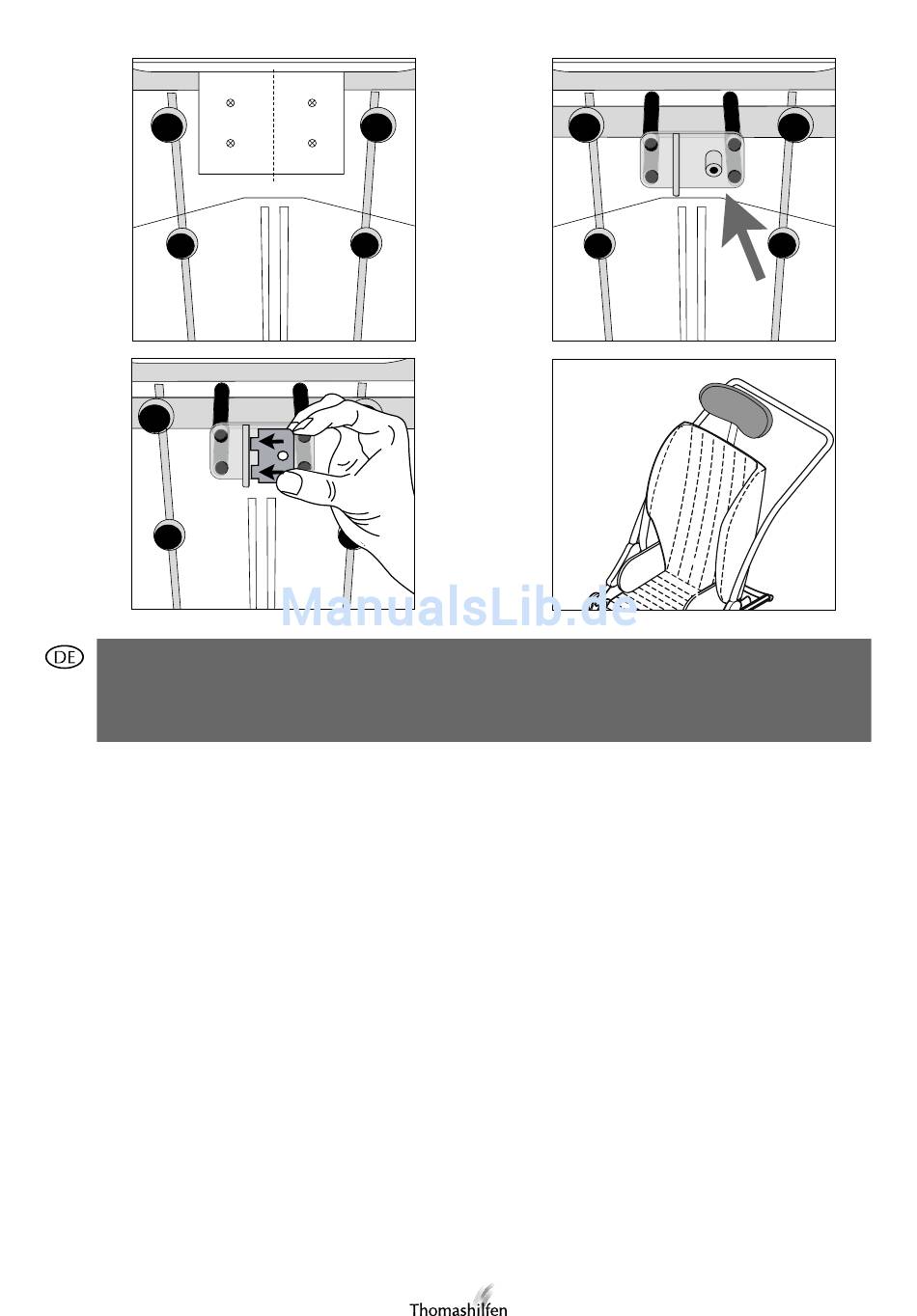

Polster zum Bohren komplett abnehmen um Beschädigungen zu vermeiden.
Bohrschablone (Maße lt. Skizze Seite 9) auf der Rückseite der Sitzeinheit mittig unter der
Oberkante der Rückenplatte anlegen (1).
ACHTUNG: Hierzu muss zunächst das obere Rohr nach oben geschoben werden. Dies kann
mittels eines Druckknopfes an der von hinten gesehen rechten Seite gelöst werden, nachdem
die Befestigungsschrauben des Rohres auf der Rückseite herausgedreht wurden.
Anschließend die 4 Löcher mittig bohren (5 mm Durchmesser) und entgraten.
Nun zuerst die unteren beiden Schrauben durch die Löcher stecken, anschließend wird das
hochgezogene Rohr auf der Rückseite wieder zwischen das obere und untere Schraubenpaar
geschoben. Die Metallhülsen und der Halterungsaufsatz werden außen auf die Schrauben
gesteckt und die Schrauben mit den Schraubenmuttern festgeschraubt.
ACHTUNG: Das Gewinde für die Rändelschraube auf dem Halterungsaufsatz muss sich auf
der rechten Seite befinden (2).
Jetzt den Halterungsaufsatz auf das Metallplättchen stecken (3).
Anschließend den Schutzbeutel über den Aufsatz ziehen. Dabei darauf achten, dass sich die
Löcher des Beutels oben und unten direkt über bzw. unter der Öffnung für die Halterung
befinden. Die Halterung mit der Kopfstütze durch die Öffnung stecken und mit der
Rändelschraube befestigen.
2
2.
4.
Art.-Nr.: 6625
Art.-Nr.: 6626
Art.-Nr.: 6627
