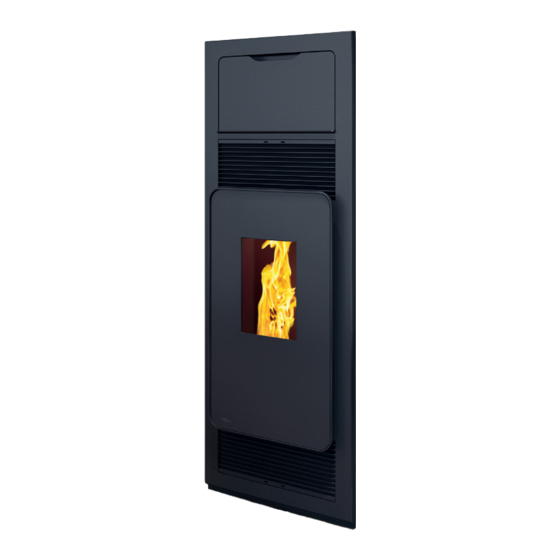

RIKA REVIVO 140 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für REVIVO 140:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
REVIVO 140
REVIVO 125
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RIKA REVIVO 140

Inhaltszusammenfassung für RIKA REVIVO 140

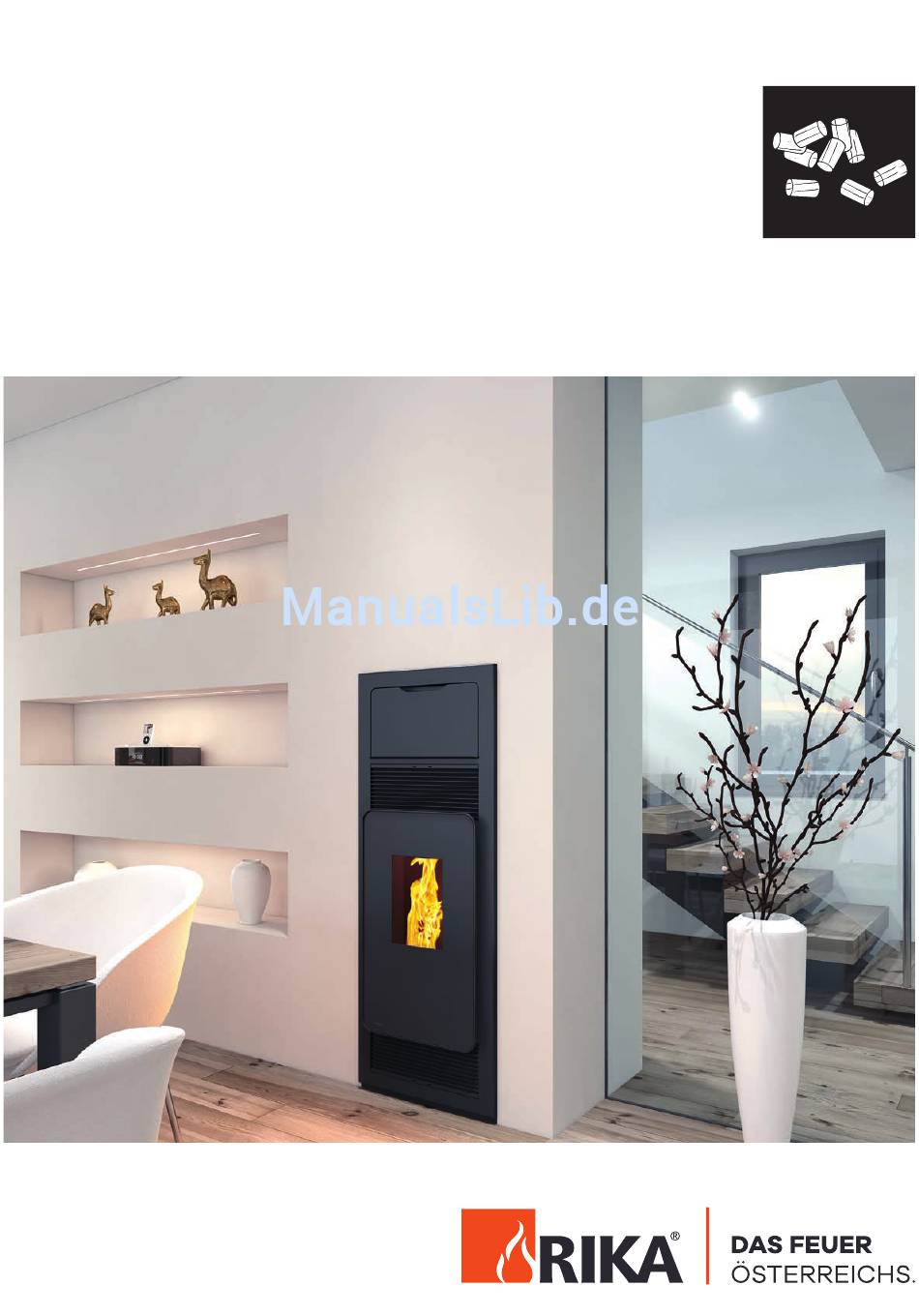

  • Seite 1 REVIVO 140 REVIVO 125 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung............................................ 3 Ersatzteilübersicht Explosionsdarstellung ..............................4 Ersatzteilübersicht Explosionsdarstellung REVIVO 125 .........................7 Ersatzteilübersicht Artikelnummern ..................................8 Technische Daten ..........................................10 Die Verpackung ............................................10 Elektrischer Anschluss ........................................10 Abmessungen, Gewicht und Anschluss ................................10 Brennstoffmenge ..........................................10 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ..............................11 Erstes Anheizen ............................................11 Sicherheitsabstände (Mindestabstände) .................................11 Vor dem Aufstellen ..........................................12...

  • Seite 3: Einführung

    7. REINIGUNG Rauchgaszüge reinigen ........................................17 Rauchrohrleitung reinigen ......................................18 Luft-Ansaugstutzen reinigen ..................................... 18 Konvektionsluftöffnungen reinigen ..................................18 Pelletbehälter reinigen ........................................18 Türdichtungen prüfen ........................................18 Lager prüfen .............................................. 18 8. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 ............................................... 19 Problemfall 2 .............................................. 19 Problemfall 3 .............................................

  • Seite 4: Ersatzteilübersicht Explosionsdarstellung

    Ersatzteilübersicht Explosionsdarstellung...

  • Seite 7: Ersatzteilübersicht Explosionsdarstellung Revivo 125

    Ersatzteilübersicht Explosionsdarstellung REVIVO 125...

  • Seite 8: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Art.Nr. Bezeichnung Art.Nr. Bezeichnung B18309 Dekortür komplett N105179 SK-Mutter M10 L03494 Scharnierblech B18188 Feuerraumdeckel kpl. L03493 Sicherungsblech N112423 Flügelschraube N112027 Magnet Z36623 Zugplatte N112190 ISK-Schraube Z36607 Gussrückwand oben schwarz Z37140 Feuerraumtür schwarz Z36606 Gussrückwand unten schwarz B18311 Feuerraumtür komplett N112170 ISK-Schraube N103693...
  • Seite 9 Art.Nr. Bezeichnung Art.Nr. Bezeichnung L03488 Display Halteblech L03499 Führungsschiene B17158 Touch Display (schraubbar) Z37445 Front Pelletlade LB00735 Display Rahmen N112009 Scheibe LB00736 Displaygehäuse N112497 Tellerfeder N112284 ISK-Schraube Z37443 Verschlusswelle N112407 Temperaturbegrenzer Z37444 Abdeckung L03420 Befestigungsplatte B18476 Sichtblende Behälter L03313 Halteblech Temperaturbegrenzer L03495 Distanzblech L01954...

  • Seite 10: Technische Daten

    L=800mm Heizleistungsbereich [kW] 2,5 - 6 Raumheizvermögen abhängig von der [m ] 50 - 160 Hausisolierung Brennstoffverbrauch [kg/h] 0,6 - 1,3 Pelletbehälterkapazität REVIVO 140 [kg/l] 76 /~50 Pelletbehälterkapazität REVIVO 125 [kg/l] 62 /~40 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische ~ 20...

  • Seite 11: Wichtige Informationen

    Bestimmungen und Gesetze, sowie die örtlich gültigen Hinweis Vorschriften und Regeln. Ihr Kaminofen wird sich während der Aufheiz- und Abkühlphase ausdehnen und zusammenziehen. Das kann unter Umständen zu RIKA Öfen dürfen Wohnräumen normaler leichten Dehn- bzw. Knackgeräuschen führen. Dies ist ein normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200)

  • Seite 12: Vor Dem Aufstellen

    Kaminöfen der Bauart 1 (BA 1): Vor dem Aufstellen Für Mehrfachbelegung geeignet (beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält. werden. Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen...

  • Seite 13: Kleine Brennstoffkunde Pellets

    3. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Was sind Pellets? Holz in kontrollierter Qualität zugelassen. Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss von Ihrem Pelletofenhändler an.

  • Seite 14: Technologie Und Sicherheitsfunktionen

    4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Niedertemperatur - Abschaltung Resultat von jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Kühlt der Ofen unter eine Mindesttemperatur ab, so wird der Heizbetrieb eingestellt.

  • Seite 15: Installation Des Kaminofens

    Ø125mm (Scheitholz- u. Kombiöfen) oder Ø50mm (Pelletöfen) Zum fachgerechten Anschließen empfehlen wir original Rauchrohre an und fixieren Sie dieses mit einer Schlauchklemme (nicht aus dem RIKA Rauchrohrsortiment. im Lieferumfang enthalten!). Bei Pelletgeräten mit längerer Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa Anschluss an den Schornstein (Kamin) 100mm vergrößert werden.

  • Seite 16: Pflege

    6. PFLEGE Die Häufigkeit, mit der Ihr Kaminofen zu reinigen ist, sowie Brennmulde reinigen Wartungsintervalle hängen vom Heizverhalten und von dem von Ihnen verwendeten Brennstoff ab. Hoher Feuchtigkeitsgehalt, Asche, Achten Sie darauf, dass die Luftzufuhröffnungen nicht durch Staub und Späne können die notwendigen Wartungsintervalle mehr Asche oder Klinker verstopft sind.

  • Seite 17: Reinigung

    7. REINIGUNG Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen Ziehen Sie den Ofen vollständig nach vorne heraus und sichern Sie eine Aufforderung zur Reinigung des Ofens am Display. Die Meldung ihn beidseits mit den Sicherungsschrauben. Dadurch bleibt der Ofen kann am Touchdisplay quittiert und der Betrieb fortgesetzt werden. für die Wartungstätigkeiten in ausgezogener Position.

  • Seite 18: Rauchrohrleitung Reinigen

    Lösen Sie die Flügelschrauben aller markierten Putzdeckel. Luft-Ansaugstutzen reinigen Saugen Sie wenn nötig auch den Luftansaugstutzen aus. Hinweis Nur bei kaltem Ofen! Sie könnten sonst Glutteile heraussaugen - BRANDGEFAHR! Konvektionsluftöffnungen reinigen Saugen Konvektionsluftöffnungen regelmäßig Staubablagerungen frei. Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt werden, um zu starke Geruchsbelästigung zu vermeiden.

  • Seite 19: Problemfälle Mögliche Lösungen

    8. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen Rauchgasaustritt während der Heizphase. sich in der Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen...

  • Seite 20: Anleitung Zum Inbetriebnahmeprotokoll

    Übergabe und Hinweis auf den Inhalt zu den nachfolgenden Hinweis Punkten, dies ist ein Dokument. Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Garantiebedingungen Micheldorf, Austria. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende Pelletqualität und die Folgen schlechter...
  • Seite 21 Garantiebedingungen erläutert Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung. Es gelten unsere Allgemeinen Geschäftsbedingungen.

  • Seite 23: Garantie

    Bedingungen des Importeurs. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen.
  • Seite 24 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Tel.: +43 (0)7582/686 - 41, Fax: -43 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten E-Mail: verkauf@rika.at, www.rika.at © 2017 | RIKA Innovative Ofentechnik GmbH...
