Anleitung zur Einrichtung

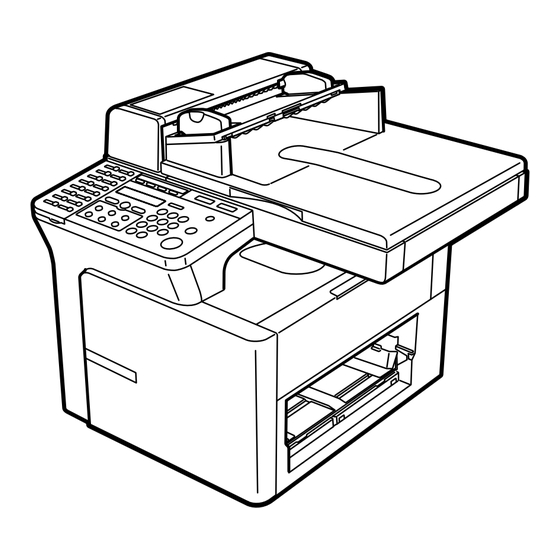

Vielen Dank, dass Sie sich für den Kauf des Modells Canon PC-D320/PC-D340/FAX-L400 entschieden haben. Folgen Sie
bitte den Anweisungen in dieser Anleitung zur Einrichtung, um Ihr Gerät für den Betrieb vorzubereiten, bevor Sie eine
andere Dokumentation lesen.
Bitte Lesen sie Zuerst Diese Anleitung
Packen Sie das Gerät und die zugehörigen
Komponenten aus.
HINWEIS
•In diesem Handbuch wird das Modell FAX-L400 beschrieben.
Überprüfen Sie, ob folgende Teile vorhanden sind:
Gerät
Dokumenteinzugsfach*
Netzkabel
Dokumentation (Anleitung zur Einrichtung, Kurzanleitung,
Faxhandbuch*
Adressaufkleber*
HINWEIS
•*
1
Nur für die Modelle PC-D340/FAX-L400.
•*
Nur für das Modell FAX-L400.
2
WICHTIG
• Bewahren Sie Ihren Kassenbeleg auf, um ihn im Falle eines Garantieanspruchs vor-
legen zu können.
HINWEIS
•Es ist kein Druckerkabel im Lieferumfang enthalten. Sie benötigen ein USB-Kabel (kürzer
als 5m), um Ihr Gerät an einen Computer anzuschließen.
Kassette/Mehrzweckschacht
1
Telefonkabel*
2
, Registrierungskarte, Garantiekarte)
2
Canon Cartridge T
2
CD-ROM
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Canon PC-D320
Inhaltszusammenfassung für Canon PC-D320
- Seite 1 Anleitung zur Einrichtung Vielen Dank, dass Sie sich für den Kauf des Modells Canon PC-D320/PC-D340/FAX-L400 entschieden haben. Folgen Sie bitte den Anweisungen in dieser Anleitung zur Einrichtung, um Ihr Gerät für den Betrieb vorzubereiten, bevor Sie eine andere Dokumentation lesen.
-
Seite 2: Entfernen Des Verpackungsmaterials
Entfernen des Verpackungsmaterials 1 Stellen Sie das Gerät auf eine ebene Fläche. 2 Entfernen Sie die an Gerät und Kassette/Mehrzweckschacht befindlichen Sicherheitsbänder. PC-D320/PC-D340 FAX-L400 HINWEIS • Entfernen Sie das transparente USB-Etikett noch NICHT. 3 Öffnen Sie den ADF , um das Verpackungsmaterial zu entfernen (Nur für... - Seite 3 Schließen Sie das Telefonkabel und alle erforderlichen externen Geräte an (Nur für das Modell FAX-L400). Schließen Sie die externen Geräte wie folgt an: Telefon bzw. Anrufbeantworter Telefon bzw. Anrufbeantworter Telefonkabel Gerät Telefon und Anrufbeantworter Telefon KABEL TEL. Anrufbeant- Telefonkabel worter Gerät Telefon und Modem Telefon...
-
Seite 4: Anschließen Des Netzkabels
Anschließen des Netzkabels Wenn das Netzkabel sowohl in das Gerät als auch in die Steckdose eingesteckt wurde, ist das Gerät eingeschaltet. Es ist kein separater EIN/AUS-Schalter vorhanden. Das Gerät muss nach dem Anschließen erst eine bestimmte Betriebstemperatur erreichen, bevor Sie es ver- wenden können. -
Seite 5: Einlegen Von Papier In Die Kassette
Einlegen von Papier in die Kassette 1 Legen Sie den Papierstapel in die Kassette ein. • Führen Sie den Papierstapel so weit wie möglich in die Kassette ein. 2 Schieben Sie die Breitenführungen und die Längenführungen in die der Größe des Papierstapels angepasste Position. - Seite 6 3 Legen Sie die Patrone auf eine ebene und stabile Fläche. Fassen Sie die Lasche des Siegelbands, und ziehen Sie sie in die unten gezeigte Richtung. Stellen Sie sicher, dass die Lasche nicht mehr mit der Patrone verbunden ist. Lasche 4 Während Sie die Patrone mit einer Hand halten, ziehen Sie mit der anderen Hand fest und langsam an der Lasche des Siegelbands, um dieses vollständig zu entfernen.
- Seite 7 7 Richten Sie die beidseitig an der Patrone befindlichen Nasen auf die des Geräts aus (Position q ) und schieben Sie die Führungsschienen Patrone vorsichtig in das Gerät, bis die rechte Abdeckung leicht ange- hoben ist (Position w ). WICHTIG •...
- Seite 8 Installieren der Software [CARPS] (Windows 98/Me/2000/XP) WICHTIG • Sie müssen die CARPS Software auf Ihrem Computer installieren, bevor Sie drucken können. Die abgebildeten Bildschirmbeispiele für das folgende Installationsverfahren stammen aus Windows 98. 1 Stellen Sie sicher, dass das USB-Kabel NICHT an das Gerät oder den Computer angeschlossen ist.
- Seite 9 6 Wählen Sie die Option [USB-Verbindung für Druckerinstallation ver- wenden] aus, und klicken Sie anschließend auf [Weiter]. Wenn das Dialogfeld (oben rechts) angezeigt wird, gehen Sie wie folgt vor. 6-1 Stellen Sie sicher, dass das transparente USB-Etikett entfernt wurde. 6-2 Schließen Sie das USB-Kabel an das Gerät und an den Computer an.
-
Seite 10: Lesen Von Elektronischen Handbüchern
2 Klicken Sie auf [Adobe Acrobat Reader installieren], um die Installation zu starten. HLV730 2003 Canon Inc. Canon ist eine eingetragene Marke der Canon Inc. Alle anderen Produkte und Markennamen sind eingetragene Warenzeichen oder eingetragene Warenzeichen der betreffenden Firmen. Die Angaben können ohne Vorankündigung geändert werden.
