Überprüfung und Kalibrierung
Hinweis: Der BCM ist ein Qualitätsrotationslaser und wird 100%ig in der angegebenen
Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir
Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor
dem Gebrauch nach Transporten und langer Lagerung.
Außerdem weisen wir darauf hin, daß eine absolute Kalibrierung nur in einer
Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine
Annäherung und die Genauigkeit der Kalibrierung hängt von Ihrer Sorgfalt
ab.

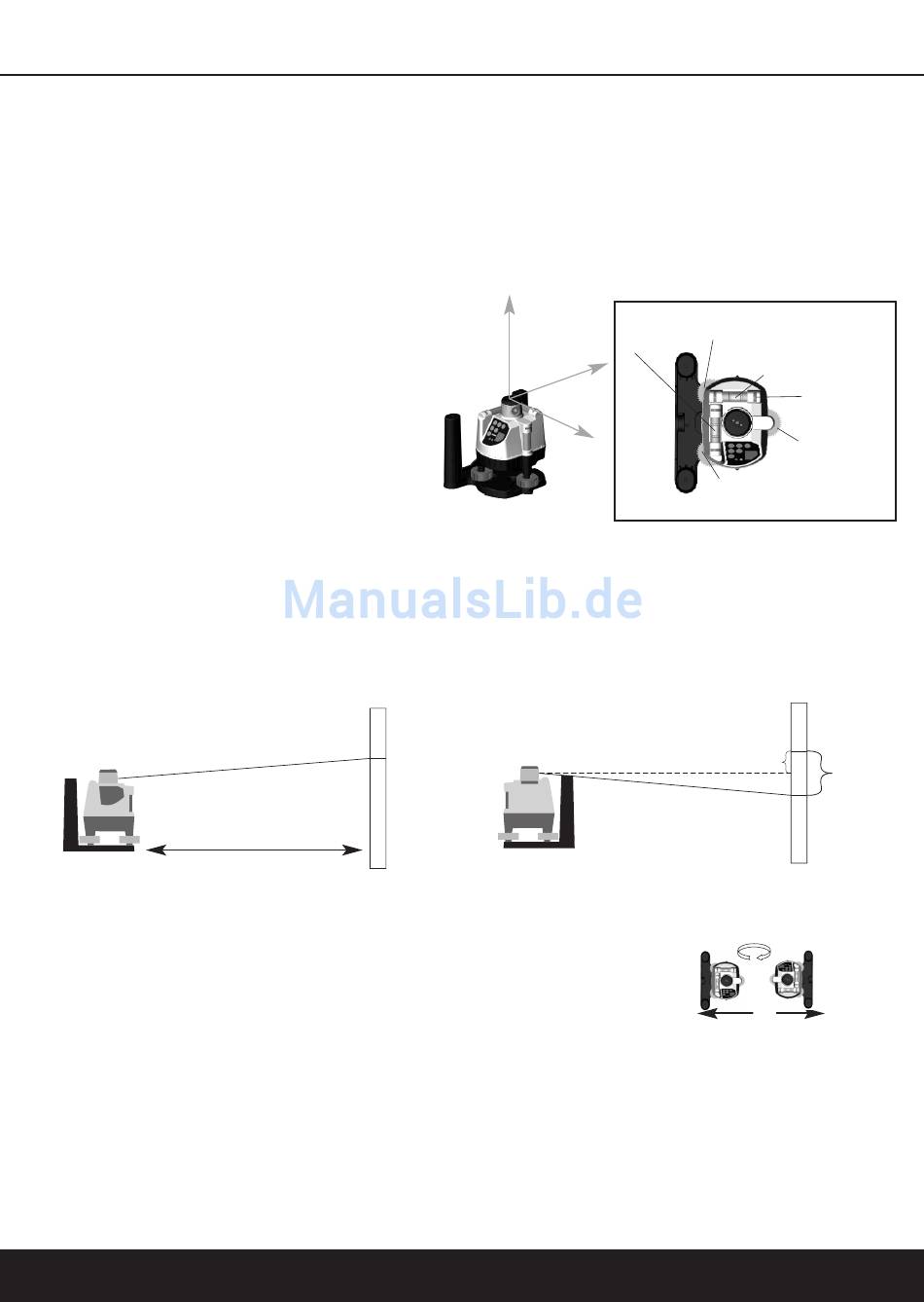

X/Y-Achse
Vorbereitung
Stativ oder Ebene ausrichten
Hinweis: Das Gerät sollte für die
Kalibrierung bzw. Überprü-
fung in einer Entfernung von
ca. 15 -20 m von einem Ziel
(z.B. Wand) entfernt stehen.
1. Entfernen Sie die Schutzkappen seitlich der Libellen.
2. Drehen Sie die Nivellierschrauben bis zum Anschlag runter.
3. Drehen Sie die Nivellierschrauben wieder um 3 Umdrehungen raus. Markieren Sie
hierfür als Hilfe einen Punkt (z.B. mit einem Bleistift) auf den Nivellierschrauben.
4. Stellen Sie das Gerät auf oder schrauben Sie es auf ein Stativ.
5. Richten Sie die Oberfläche oder das Stativ so aus, das die Libellen des BCM grob ein-
nivelliert sind (Die Luftblase der Libelle sollte frei beweglich sein).
Abb. 2
min. 15 - 20 m
Überprüfung der Kalibrierung – Y-Achse
1. Übernehmen Sie die Feineinstellung der Libellen mit den Nivellierschrauben.
2. Markieren Sie den Punkt A auf dem Ziel (siehe Abb.2).
3. Drehen Sie das Gerät um 180° ohne die Höhe zu verstellen.
4. Richten Sie die Libellen mit den Nivellierschrauben ein.
Achtung: Markieren Sie entweder Nivellierschraube A oder B als
Referenzschraube. Richten Sie das Gerät nur mit den anderen
Nivellierschrauben aus.
5. Markieren Sie den Punkt B auf dem Ziel (siehe Abb.3).
Wenn der Punkt B in derselben Höhe liegt wie Punkt A, dann ist die Libelle Y genau
kalibriert. Ist das nicht der Fall, muß das Gerät nachkalibriert werden:
z
Abb. 3
A
- 5 -

Kalibrierung

Nivellier-
schraube B
Libelle X
x
y
Nivellier-
schraube A
Libelle Y
Schutz-
kappe
Nivellier-
schraube C
Abb. 1
A
½ a
a
B
180°
y
