Die Mehrzwecktastatur mit dem Leser der kontaktlosen
Zutrittskarten INT-SCR-BL kann arbeiten als:
Bereichstastaur – die Tastatur wird von der Zentralen der
INTEGRA Serie mit der beliebigen Firmware bedient und
wird als INT-S/SK identifiziert. Die Tastatur dient zur
Steuerung des Scharftzustands in einem Bereich. Sie
ermöglicht die Funktion der Zutrittskontrolle zu realisieren
und die Arbeit des elektromagnetischen Türschlosses zu
steuern. Die Tastatur ermöglicht auch das Kennwort des
Benutzers zu ändern und die Funktionen zur Steuerung der
Außengeräte aufzurufen. Die Tastatur identifiziert die
Benutzer nach ihrem Kennwort.
Bereichstastatur mit dem Leser der Zutrittskarten – die
Tastatur wird von Alarmzentralen der Serie INTEGRA mit
der Firmware 1.05 oder höher bedient und wird als INT-SCR
identifiziert. Die Tastatur realisiert die gleichen Funktionen
wie die Bereichstastatur, aber sie ermöglicht auch den
Benutzern die Zutrittskarte zu benutzen.
Eintrittstastatur – die Tastatur wird von Alarmzentralen der
Serie INTEGRA mit der Firmware 1.05 oder höher bedient
und wird als INT-ENT identifiziert. Die Hauptaufgabe der
Eintrittstastatur ist die Entsperrung der Verzögerung im
Bereich für die Linien mit dem Reaktionstyp 3.
V
. Die Zeit, in der die Eingänge als verzögerte
ERZÖGERUNG
Eingänge funktionieren, wird für die Tastatur programmiert.
Nach dem Ablauf der einprogrammierten Zeit, falls die
Unscharfschaltung erfolgt, werden die internen Linien mit
Verzögerung wieder sofort wirken.
Die Konstruktion der Tastatur ermöglicht die Außenmontage.
Die Tastatur wird zusätzlich mit der Ton-Taste ausgestattet. Die
Taste steuert den Ausgang OC. Die Betätigung der Taste ver-
ursacht den Kurzschluss des Ausgangs zur Masse.
Die Anleitung bezieht
Elektronikversion 1.4 und mit der Firmware 2.01 (oder höher).
1. Beschreibung der Tastatur
Die Bereichstastatur verfügt über 13 Tasten mit ständiger oder
zeitweiliger Beleuchtung (automatisch ausgelöst) und über die
zur Signalisierung dienenden LED Dioden:
- (rot),
ALARM
- S (grün),
CHARF
- S (gelb).
TÖRUNG
Die über die LED-Dioden übertragenen Meldungen sind von dem Betriebsmodus der Tastatur
abhängig. Nacheinander folgendes Blinken von allen Dioden (von links nach rechts) signalisiert die
fehlerhafte Kommunikation zwischen der Tastatur und der Zentrale. Solch eine Situation kann
eintreten, wenn in der Zentrale das Programm STARTER aktiviert ist, bzw. wenn das Kabel, das die
Bereichtastatur mit der Zentrale verbindet, beschädigt ist.
MEHRZWECKTASTATUR MIT
LESER DER ZUTRITTSKARTEN
®
sich auf das
INT-SCR-BL
I
NTERNE MIT
Modul mit der
int-scr_de 06/12

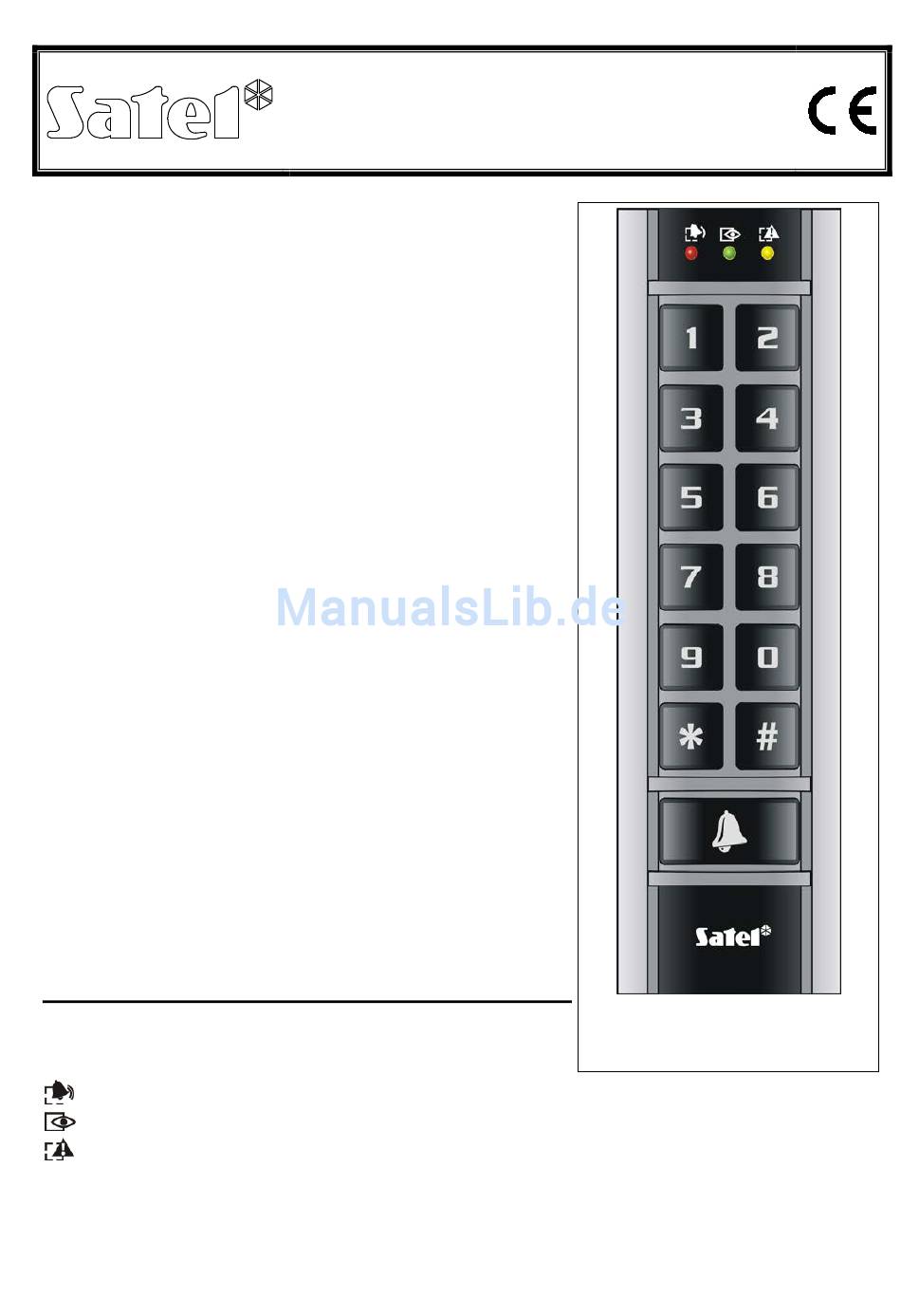

Abb. 1. Die Mehrzwecktastatur
INT-SCR-BL.
