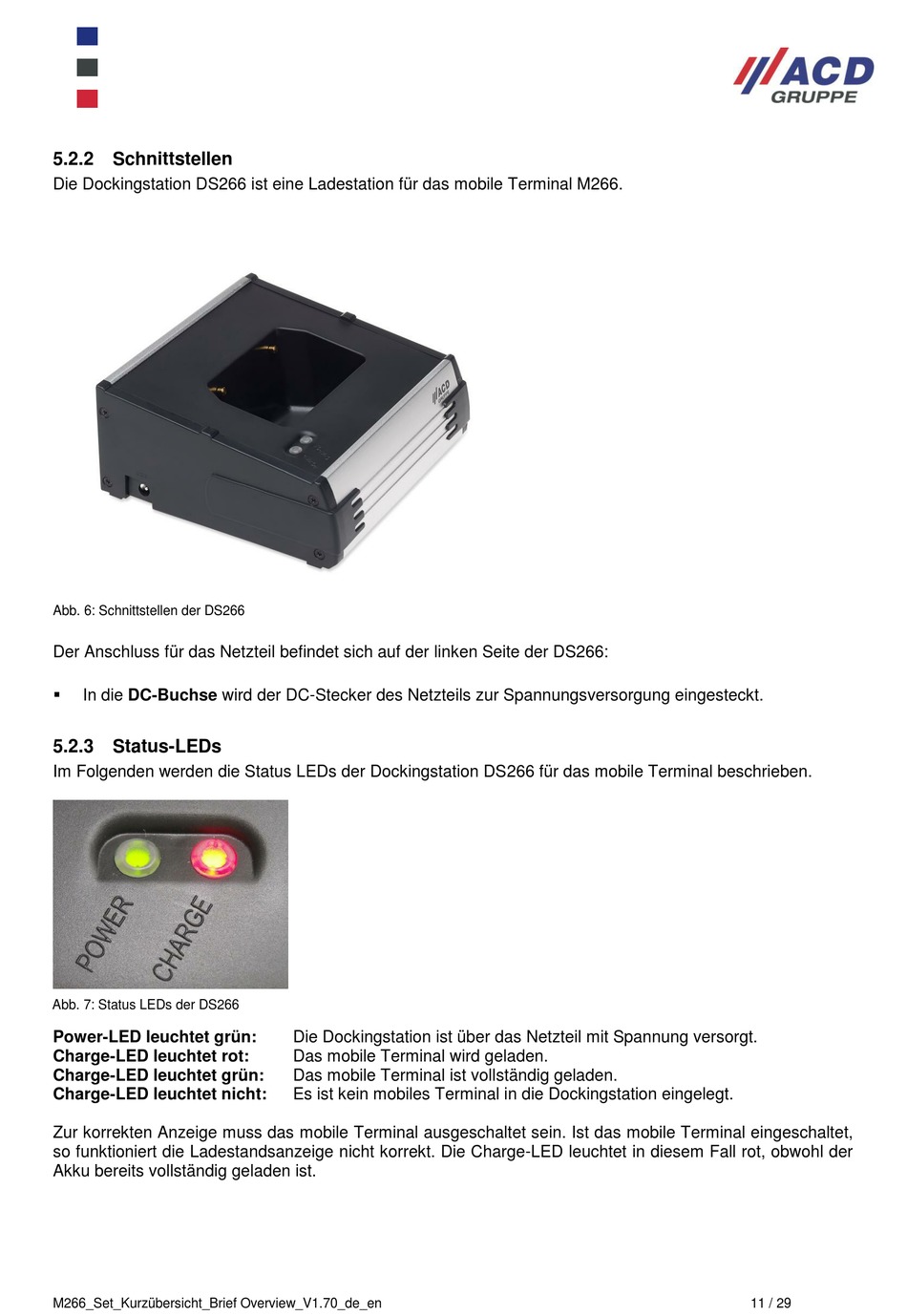

5.2.2 Schnittstellen
Die Dockingstation DS266 ist eine Ladestation für das mobile Terminal M266.
Abb. 6: Schnittstellen der DS266
Der Anschluss für das Netzteil befindet sich auf der linken Seite der DS266:
In die DC-Buchse wird der DC-Stecker des Netzteils zur Spannungsversorgung eingesteckt.
5.2.3 Status-LEDs
Im Folgenden werden die Status LEDs der Dockingstation DS266 für das mobile Terminal beschrieben.
Abb. 7: Status LEDs der DS266
Power-LED leuchtet grün:
Charge-LED leuchtet rot:
Charge-LED leuchtet grün:
Charge-LED leuchtet nicht:
Zur korrekten Anzeige muss das mobile Terminal ausgeschaltet sein. Ist das mobile Terminal eingeschaltet,
so funktioniert die Ladestandsanzeige nicht korrekt. Die Charge-LED leuchtet in diesem Fall rot, obwohl der
Akku bereits vollständig geladen ist.
M266_Set_Kurzübersicht_Brief Overview_V1.70_de_en
Die Dockingstation ist über das Netzteil mit Spannung versorgt.
Das mobile Terminal wird geladen.
Das mobile Terminal ist vollständig geladen.
Es ist kein mobiles Terminal in die Dockingstation eingelegt.
11 / 29
