Viessmann VITOLIGNO 300-C Bedienungsanleitung Für Den Anlagenbetreiber
Heizkessel für holzpellets, 60 bis 160 kw
Vorschau ausblenden
Andere Handbücher für VITOLIGNO 300-C:
- Montage- und serviceanleitung (156 Seiten) ,
- Planungsanleitung (124 Seiten) ,
- Bedienungsanleitung (80 Seiten)
Verwandte Anleitungen für Viessmann VITOLIGNO 300-C
Inhaltszusammenfassung für Viessmann VITOLIGNO 300-C

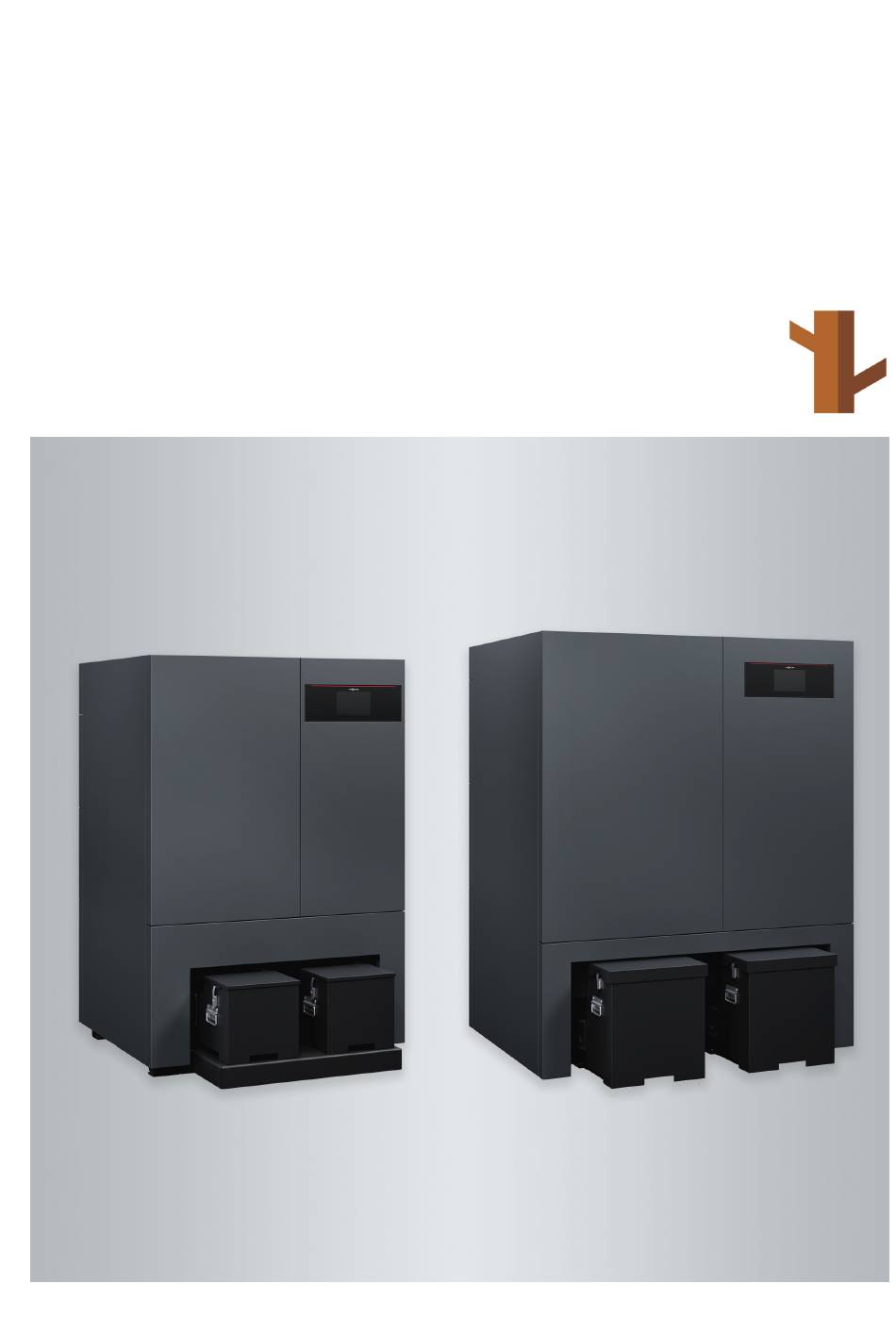

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizkessel für Holzpellets, 60 bis 160 kW Mit witterungsgeführter digitaler Kessel- und Heizkreisregelung Ecotronic VITOLIGNO 300-C Bitte aufbewahren! 6226618 DE 6/2025...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden. - Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Störungen an der Hei- Achtung zungsanlage Unzulässige Umgebungsbedingun- gen können Schäden an der Hei- Gefahr zungsanlage verursachen und Störungsmeldungen weisen auf einen sicheren Betrieb gefährden. Defekte an der Heizungsanlage hin. Umgebungstemperaturen größer ■ Nicht behobene Störungen können 0 °C und kleiner 35 °C gewährleis- lebensbedrohende Folgen haben.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Symbole ....................Fachbegriffe ................... Bestimmungsgemäße Verwendung ............Produktinformation ................. Brennstoffbestellung ................Erstinbetriebnahme ................Wiederkehrende Emissionsmessungen ..........10 Ihre Anlage ist voreingestellt ..............10 Tipps zum Energiesparen ..............10 Energie einsparen bei Raumbeheizung ..........10 ■ Energie einsparen bei Warmwasserbereitung ........ - Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis Zeitprogramm einstellen ..............25 ■ Heizkennlinie einstellen ................. 26 Raumtemperatur vorübergehend anpassen .......... 27 „Länger warm“ einschalten .............. 27 ■ „Länger warm“ ausschalten ............. 27 ■ Raumtemperatur bei verlängerter Anwesenheit anpassen ....27 „Ferien zu Hause“ einschalten ............ 28 ■...
- Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Informationen abfragen ................42 Wartungsmeldungen abfragen .............. 42 Warnungsmeldung aufrufen ............... 42 ■ Störungsmeldungen abfragen ............... 43 Störungsmeldung aufrufen ..............43 ■ Meldungslisten abfragen ................ 43 14. Schornsteinfeger-Prüfbe- ........................ 44 trieb 15. Außerbetriebnahme für Außerbetriebnahme ................45 eine längere Heizpause 16.
-
Seite 8: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Personenschäden Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■... -
Seite 9: Produktinformation
Zuerst informieren Bestimmungsgemäße Verwendung (Fortsetzung) Darüber hinausgehende Verwendung ist vom Herstel- Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- ler fallweise freizugeben. nung (z. B. längeres Betreiben in geöffnetem Zustand) ist untersagt und führt zum Haftungsausschluss. Fehl- gebrauch liegt auch vor, wenn Komponenten des Heiz- systems in ihrer bestimmungsgemäßen Funktion ver- ändert werden (z. -
Seite 10: Wiederkehrende Emissionsmessungen
Zuerst informieren Wiederkehrende Emissionsmessungen ■ Die Vorbereitung des Heizkessels für die Messung Vorbereitung und Durchführung der Emissionsmes- muss durch Ihren Fachbetrieb erfolgen. sung gem. 1. BImSchV: Informieren Sie Ihren Fachbetrieb ca. 2 Wochen im ■ Voraus über die nächste Emissionsmessung. Serviceanleitung ■... -
Seite 11: Tipps Für Mehr Komfort
Zuerst informieren Tipps für mehr Komfort Mehr Behaglichkeit in Ihren Räumen Bedarfsgerechte Warmwasserbereitung Stellen Sie Ihre Wohlfühltemperatur ein: Siehe Stellen Sie das „Zeitprogramm“ für die Warmwasser- ■ Seite 25. bereitung so ein, dass Ihren Gewohnheiten entspre- ■ Stellen Sie das „Zeitprogramm“ für Ihre Heizkreise chend immer ausreichend Warmwasser zur Verfügung so ein, dass Ihre Wohlfühltemperatur automatisch steht: Siehe Seite 30. -
Seite 12: Über Die Bedienung
Verfügbare Funktionen sind abhängig von der Anla- genausstattung z. B. mit/ohne ViCare Komponenten zur Einzelraumregelung. Prüfen Sie zur Bedienung über die App folgende Systemvoraussetzungen: ■ Viessmann Anlage, die über Vitoconnect oder ein integriertes Kommunikationsmodul angebunden wer- den kann. Smartphone oder Tablet mit Betriebssystem: ■ –... -
Seite 13: Homescreen
Über die Bedienung Anzeigen im Display (Fortsetzung) können Sie zwischen folgenden Grundanzei- ■ Favoriten gen wählen: ■ Systemübersicht Heizkreis Zusätzlicher Wärmeerzeuger ■ ■ Warmwasser Solarkreis ■ ■ ■ Energiecockpit ■ Heizkessel Weitere Informationen zu den Grundanzeigen: Siehe ■ Brennstoff ab Seite 19. Homescreen Nach dem Einschalten oder Aktivieren der Regelung Hinweis... -
Seite 14: Schaltflächen Und Symbole Im Navigationsbereich
Über die Bedienung Schaltflächen und Symbole (Fortsetzung) Hinweis Raumbeheizung mit normaler Raumtemperatur im ■ Verfügbare Schaltflächen und Symbole sind abhän- witterungsgeführten Betrieb gig von der Betriebsweise. Raumbeheizung mit Komfort-Raumtemperatur im Die Symbole erscheinen nicht ständig, sondern witterungsgeführten Betrieb ■ abhängig von der Anlagenausführung und vom Ferienprogramm ist eingeschaltet. -
Seite 15: Betriebsprogramm
Über die Bedienung Übersicht über das „Hauptmenü“ (Fortsetzung) Für weitere Einstellungen zur Raumbeheizung, „Meldungslisten“ z. B. Temperatur-Sollwerte. Zur Abfrage aller anstehenden Meldungen Weitere Informationen: Siehe Seite 25. Weitere Angaben zu Meldungen: Siehe „Prüfbetrieb“ Seite 42, 43 und 43. Nur für den Schornsteinfeger „Service“... -
Seite 16: Betriebsprogramme Für Heizkessel, Solar Und Zusätzlichen Wärmererzeuger
Über die Bedienung Betriebsprogramm (Fortsetzung) Betriebsprogramme für Heizkessel, Solar und zusätzlichen Wärmererzeuger Hinweis Die Betriebsprogramme für Raumbeheizung und Warmwasserbereitung können Sie getrennt voneinan- der einstellen. Symbol Betriebsprogramm Funktion Heizkessel „Heizkessel“ „EIN“ Heizkessel wird bei Anforderung eingeschaltet. „Heizkessel“ „AUS“ Heizkessel wird ausgeschaltet. ■... -
Seite 17: Über Die Bedienung
Über die Bedienung Vorgehensweise zur Einstellung eines… (Fortsetzung) Für folgende Funktionen können Sie ein Zeitprogramm einstellen: Funktion Temperaturniveau Innerhalb der Zeitphase Außerhalb der Zeitphase Raumbeheizung Ihre Räume werden mit normaler Raum- Ihre Räume werden mit reduzierter Raum- temperatur oder Komfort-Raumtempera- temperatur beheizt. -
Seite 18: Zeitprogramm Auf Andere Wochentage Kopieren
Über die Bedienung Vorgehensweise zur Einstellung eines… (Fortsetzung) Zeitprogramm auf andere Wochentage kopieren Erläuterung der Vorgehensweise am Beispiel Raumbe- 3. „Mo“ heizung für den Heizkreis 1. Beispiel: Sie möchten das „Zeitprogramm“ für „Montag“ auf 5. „Do“, „Fr“ „Donnerstag“ und „Freitag“ übertragen. zur Bestätigung Tippen Sie auf folgende Schaltflächen: um das Zeitprogramm zu verlassen. -
Seite 19: Grundanzeigen
Grundanzeigen Grundanzeige „Heizkreis“ In der Grundanzeige „Heizkreis“ können Sie die am Sie schalten die Funktion „Länger warm“ ein oder häufigsten benutzten Einstellungen vornehmen und aus. abfragen: Sie rufen das „Zeitprogramm Heizung“ für die Sie erhöhen den Wert für die Raumtemperatur. Raumbeheizung auf. -
Seite 20: Betriebsdaten Zur Solaranlage Abfragen
Grundanzeigen Grundanzeige „Energiecockpit“ (Fortsetzung) Abb. 6 Zusätzlicher Wärmeerzeuger mir Vorlauftempera- Warmwassertemperatur Temperaturen Heizkreise Heizkessel mit Vorlauftemperatur Abfrage Energiebilanz Sonnenkollektor mit Kollektortemperatur Beheizung der Heizkreise durch Heizwasser-Puf- Temperatur Heizwasser-Pufferspeicher ferspeicher aktiv (rote Pfeile) Beheizung des Warmwasser-Speichers durch Beheizung des Heizwasser-Pufferspeichers durch Heizwasser-Pufferspeicher aktiv (rote Pfeile) Wärmeerzeuger aktiv (rote Pfeile) Im „Energiecockpit“... -
Seite 21: Betriebsdaten Zum Heizkessel Abfragen
Grundanzeigen Grundanzeige „Energiecockpit“ (Fortsetzung) Betriebsdaten zum Heizkessel abfragen Die angezeigten Betriebsdaten sind abhängig von der Tippen Sie auf folgende Schaltflächen: Anlagenausführung. 1. Ggf. für die Grundanzeige „Energiecockpit“ Folgende Betriebsdaten werden angezeigt: Vorlauftemperatur ■ Rücklauftemperatur ■ ■ Leistungsabgabe in % ■ Betriebsstatus Betriebsdaten zum zusätzlichen Wärmeerzeuger abfragen Die angezeigten Betriebsdaten sind abhängig von der... -
Seite 22: Grundanzeige „Heizkessel
Grundanzeigen Grundanzeige „Heizkessel“ In der Grundanzeige „Heizkessel“ können Sie die am Nur für Schornsteinfeger: Siehe Seite 44 häufigsten benutzten Einstellungen vornehmen und Sie starten die Kesselreinigung. abfragen: Sie schalten den Heizkessel aus. Sie stellen den Prüfbetrieb ein. Grundanzeige „Brennstofflager und Aschefüllstand“ In der Grundanzeige „Brennstofflager und Asche- füllstand“... -
Seite 23: Ein-/Ausschalten
Ein-/Ausschalten Vorbereitungen für das Anheizen 2. Prüfen Sie, ob die Be- und Entlüftungsöffnungen des Aufstellraums geöffnet und nicht zugestellt sind. Hinweis Die Verbrennungsluft wird bei raumluftabhängigem Betrieb dem Aufstellraum entnommen. 3. Prüfen Sie, ob Wärmeabnahme durch die Hei- zungsanlage oder den Heizwasser-Pufferspeicher sichergestellt ist. - Seite 24 Ein-/Ausschalten Maßnahmen bei Überhitzung (Fortsetzung) Der Sicherheitstemperaturbegrenzer löst in folgenden Fällen aus: Die Kesselwassertemperatur überschreitet 95 °C. ■ Die Wärme kann nicht mehr abgenommen werden. ■ D. h. es besteht keine Wärmeanforderung in den Heizkreisen und die Temperatur-Sollwerte im Warm- wasser-Speicher und Heizwasser-Pufferspeicher sind erreicht.
-
Seite 25: Raumbeheizung
Raumbeheizung Heizkreis wählen Die Beheizung aller Räume kann gegebenenfalls auf Tippen Sie auf folgende Schaltflächen: mehrere Heizkreise aufgeteilt sein. Z. B. ein Heizkreis für Ihre Wohnung und ein Heizkreis 1. Gegebenenfalls für die Grundanzeige „Heiz- für Ihr Büro. kreis“ In der Menüzeile sind die Heizkreise werkseitig mit „Heizkreis 1“, „Heizkreis 2“... -
Seite 26: Heizkennlinie Einstellen
Raumbeheizung Zeitprogramm für die Raumbeheizung (Fortsetzung) 2. Gegebenenfalls in der Menüzeile für Hinweis gewünschten Heizkreis Beachten Sie bei der Einstellung, dass Ihre Anlage einige Zeit benötigt, um die Räume auf die gewünschte Temperatur aufzuheizen. Weitere Vorgehensweise: Siehe Seite 16. 4. Gewünschter Wochentag 6. -
Seite 27: Raumtemperatur Vorübergehend Anpassen
Raumbeheizung Heizkennlinie einstellen (Fortsetzung) Tipps zur Einstellung der „Heizkennlinie“ Verhalten der Raumtemperatur Abhilfe Die Räume sind in der kalten Jahreszeit zu kalt. Stellen Sie „Neigung“ auf den nächsthöheren Wert. Die Räume sind in der kalten Jahreszeit zu warm. Stellen Sie „Neigung“ auf den nächstniedrigeren Wert. Die Räume sind in der Übergangszeit und in der kalten Stellen Sie „Niveau“... -
Seite 28: Ferien Zu Hause" Einschalten
Raumbeheizung Raumtemperatur bei verlängerter Anwesenheit… (Fortsetzung) Die Funktion „Ferien zu Hause“ hat folgende Aus- Hinweis wirkungen: ■ Solange die Funktion „Ferien zu Hause“ einge- Die Raumtemperatur in den Zeiträumen zwischen schaltet ist, werden in der Grundanzeige „Ferien zu ■ den eingestellten Zeitphasen wird auf den Sollwert Hause“... -
Seite 29: Ferienprogramm" Einschalten
Raumbeheizung Energie sparen bei langer Abwesenheit (Fortsetzung) Das Ferienprogramm hat folgende Auswirkungen: Hinweis ■ Raumbeheizung: ■ Solange die Funktion „Ferienprogramm“ einge- Für Heizkreise im Betriebsprogramm „Hei- schaltet ist, werden in der Grundanzeige „Heiz- – zen“: kreis“ „Ferienprogramm“ und der eingestellte Die Räume werden auf die eingestellte reduzierte erste und letzte Ferientag angezeigt. -
Seite 30: Warmwasserbereitung
Warmwasserbereitung Warmwassertemperatur Werkseitige Einstellung: 50 °C für den gewünschten Wert Hinweis zur Bestätigung Aus hygienischen Gründen sollte die Warmwassertem- peratur nicht unter 50 °C eingestellt werden. Tippen Sie auf folgende Schaltflächen: für die Grundanzeige „Warmwasser“ Warmwasserbereitung ein- oder ausschalten Falls Sie die Warmwasserbereitung ausschalten, kann kein Trinkwasser erwärmt werden. -
Seite 31: Betriebsprogramm Warmwasserbereitung Ein- Oder Ausschalten
Warmwasserbereitung Zeitprogramm für die Warmwasserbereitung (Fortsetzung) 6. Je nach Änderungswunsch: Hinweis ■ zur Änderung der Zeitphase Zwischen den Zeitphasen ist die Zirkulationspumpe für eine neue Zeitphase ausgeschaltet. ■ um eine Zeitphase zu löschen. ■ ■ zur Auswahl der Zeitphase, falls mehr als Weitere Vorgehensweise: Siehe Seite 16. -
Seite 32: Erhöhte Trinkwasserhygiene Einschalten
Warmwasserbereitung Erhöhte Trinkwasserhygiene (Fortsetzung) Erhöhte Trinkwasserhygiene einschalten Tippen Sie auf folgende Schaltflächen: für Startzeit „Beginn“ 5. Gewünschter Wochentag oder Täglich auswählen. Die Auswahl wird hervorgehoben. „Warmwasser“ zur Bestätigung „Hygienefunktion“ Erhöhte Trinkwasserhygiene ausschalten Tippen Sie auf folgende Schaltflächen: 4. Hervorgehobener Wochentag oder Täglich abwäh- zur Bestätigung „Warmwasser“... -
Seite 33: Heizkessel
Heizkessel Zeitprogramm Kessel einstellen Sie können das Zeitprogramm individuell nach Ihren Wünschen ändern. 6. Je nach Änderungswunsch: Tippen Sie auf folgende Schaltflächen: zur Änderung der Zeitphase für neue Zeitphase um eine Zeitphase zu löschen. zur Auswahl der Zeitphase, falls mehrere „Kessel“... -
Seite 34: Heizwasser-Pufferspeicher
Heizwasser-Pufferspeicher Betriebsprogramm für Heizwasser-Pufferspeicher einstellen Zur Regelung der Heizwassertemperaturen im Heiz- Drücken Sie folgende Schaltflächen: wasser-Pufferspeicher stehen Ihnen 3 Betriebspro- gramme zur Verfügung: „ECO“ ■ Im ECO-Betrieb wird der Heizwasser-Pufferspeicher „Puffer“ auf den eingestellten minimalen Temperatur-Sollwert geregelt. Der minimale Puffertemperatur-Sollwert hat „Betriebsprogramm“... -
Seite 35: Brennstoff
Brennstoff Brennstofflager Falls im Pelletlagerraum zu wenig Brennstoff zur Ver- fügung steht, wird die Meldung „Silo leer“ angezeigt. Lassen Sie dann das Pelletlager auffüllen. Brennstoffkapazität einstellen Sobald der eingestellte minimale Füllstand unterschrit- für Eingabe der Füllmenge. ten wird, wird die Meldung „Silo leer“ angezeigt. zur Bestätigung Tippen Sie auf folgende Schaltflächen: 1. -
Seite 36: Beschickung
Beschickung Freigabezeiten für automatische Beschickung Bei Pelletzufuhr über ein Saugsystem können Sie Zei- Hinweis ten einstellen, zu denen die automatische Befüllung Sie legen in den Zeitphasen den Start des Füllvor- des Pelletbehälters stattfindet darf. Stellen Sie hierfür gangs fest. Das Ende des Füllvorgang kann ggf. Zeiten ein. -
Seite 37: Zusätzlicher Kessel
Zusätzlicher Kessel Betriebsprogramm Sie können einstellen, wie sicher ein zusätzlicher Kes- Tippen Sie auf folgende Schaltflächen: sel verhält. „Ein“ „Zusätzlicher Kessel“ ■ Zusätzlicher Kessel ist immer ausgeschaltet. ■ „Aus“ Zusätzlicher Kessel ist immer eingeschaltet ■ „Auto“ 3. „Betriebsprogramm“ einstellen. Zusätzlicher Kessel wird auf Wärmeanforderung automatisch ein- und ausgeschaltet zur Bestätigung Pufferladung... -
Seite 38: Weitere Einstellungen
Oder 2. Stufe Alle Funktionen sind gesperrt. Der Schorn- „Nur Grundanzeige bedienbar“ steinfeger-Prüfbetrieb kann eingeschaltet werden. 5. Geben Sie das Passwort „viessmann“ ein. Tippen Sie auf folgende Schaltflächen: zur Bestätigung Sie können das Passwort ändern: Siehe Seite 38. Bedienung entsperren Tippen Sie auf folgende Schaltflächen:... -
Seite 39: Lightguide Ein- Und Ausschalten
Weitere Einstellungen Lightguide ein- und ausschalten Abhängig vom Wärmeerzeuger wird am unteren oder Tippen Sie auf folgende Schaltflächen: oberen Rand der Regelung während des Betriebs ein roter Leuchtstreifen (Lightguide) angezeigt. Der Lightguide ist im Auslieferungszustand eingeschal- tet. Sie können den Lightguide ausschalten. „Einstellungen“... -
Seite 40: Einheiten" Einstellen
Weitere Einstellungen „Einheiten“ einstellen Sie können alle zur Verfügung stehenden Einheiten „Einheiten“ einstellen, z. B. für Temperatur, Datum, Druck usw. 4. Wählen Sie z. B.°C für die Temperatur. Tippen Sie auf folgende Schaltflächen: zur Bestätigung „Einstellungen“ Kontaktdaten des Fachbetriebs eingeben Sie können die Kontaktdaten Ihres Fachbetriebs ein- „Kontaktdaten Fachbetrieb“... -
Seite 41: Werkseitige Einstellung Wiederherstellen
Weitere Einstellungen Werkseitige Einstellung wiederherstellen Sie können alle Eingaben und Werte in die werkseitige ■ Neigung und Niveau der Heizkennlinie Einstellung zurücksetzen. ■ Komfort-Raumtemperatur oder Komfort-Vorlauftem- peratur Hinweis Zeitprogramm für die Raumbeheizung ■ Falls die Heizkreise benannt worden sind, bleibt der ■... -
Seite 42: Abfragen
Abfragen Hilfetexte aufrufen Sie können zu den Anzeigen und Funktionen Hilfetexte um wieder in die ursprüngliche Anzeige zu aufrufen. gelangen. Tippen Sie auf folgende Schaltflächen: um die Hilfetexte aufzurufen. Informationen abfragen Je nach Anlagenausstattung und vorgenommenen ■ Kontaktdaten Fachbetrieb Einstellungen können Sie aktuelle Anlagendaten abfra- Open source license ■... -
Seite 43: Störungsmeldungen Abfragen
Abfragen Störungsmeldungen abfragen Falls an Ihrer Anlage Störungen aufgetreten sind, wird Hinweis „Störung“ und angezeigt. Der Lightguide blinkt, Falls die Störungsbehebung erst zu einem späteren auch falls der Lightguide ausgeschaltet ist: Siehe Kapi- Zeitpunkt durchgeführt werden kann, wird die Stö- tel „Lightguide ein- und ausschalten“. -
Seite 44: Schornsteinfeger-Prüfbetrieb Einschalten
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb Den Schornsteinfeger-Prüfbetrieb für die Abgasmes- Hinweis sung darf nur Ihr Schornsteinfeger bei der jährlichen Der Schornsteinfeger kann den Schornsteinfeger-Prüf- Prüfung einschalten. betrieb auch einschalten, falls die Bedienung gesperrt Lassen Sie die Abgasmessung möglichst während der ist. Heizperiode durchführen. Schornsteinfeger-Prüfbetrieb einschalten Tippen Sie auf folgende Schaltflächen: 1. -
Seite 45: Außerbetriebnahme Für
Außerbetriebnahme für eine längere Heizpause Außerbetriebnahme Falls Sie Ihre Heizungsanlage nicht nutzen wollen, 2. Heizkessel mit der Schaltfläche an der Rege- können Sie sie ausschalten. Vor und nach längerer lung ausschalten. Außerbetriebnahme empfehlen wir Ihnen, sich mit Ihrem Fachbetrieb in Verbindung zu setzen. Hinweis Der Fachbetrieb kann geeignete Maßnahmen ergrei- Die Kesselkreispumpe wird auch bei ausgeschalte-... -
Seite 46: Was Ist Zu Tun
Was ist zu tun? Räume zu kalt Ursache Behebung Raumbeheizung ist ausgeschaltet. Prüfen Sie die Raumthermostate. Ändern Sie ggf. das Betriebsprogramm. Regelung ist falsch eingestellt. Prüfen und korrigieren Sie ggf. die Einstellungen: Heizkreis muss eingeschaltet sein: Siehe Seite 25. ■ Raumtemperatur: Siehe Seite 25. -
Seite 47: Warmwasser Zu Heiß
Was ist zu tun? Warmwasser zu heiß Ursache Behebung Regelung ist falsch eingestellt. Prüfen und korrigieren Sie ggf. die Warmwassertempe- ratur: Siehe Seite 30. Sensor-Fehler Benachrichtigen Sie Ihren Fachbetrieb. „Störung“ wird angezeigt Ursache Behebung Störung an der Heizungsanlage Fragen Sie die Art der Störung ab und benachrichtigen Sie Ihren Fachbetrieb. -
Seite 48: Instandhaltung
Instandhaltung Inspektion und Wartung Die regelmäßige Wartung gewährleistet einen stö- rungsfreien, energiesparenden und umweltschonen- den Heizbetrieb. Dazu schließen Sie am besten mit Ihrem Fachbetrieb einen Inspektions- und Wartungs- vertrag ab. Heizkessel Mit zunehmender Verschmutzung des Heizkessels steigt die Abgastemperatur und damit auch der Ener- gieverlust. -
Seite 49: Hinweis Zur Reinigung
■ Heizkessel nur in abgekühltem Zustand öff- nen. Wartungsintervalle Hinweis Die Intervalle der Reinigungsarbeiten können je nach verwendetem Brennstoff stark variieren. Vitoligno 300-C Anlagenbetreiber Fachbetrieb Aschebehälter leeren: Siehe Seite 49 Bei Bedarf Anlagendruck prüfen: Siehe Seite 23 Vor dem Anheizen Nach 4000 Betriebsstunden oder min. -
Seite 50: Aschebehälter Leeren
Instandhaltung Aschebehälter (Fortsetzung) Gefahr Gefahr Bei Wartungs- und Reinigungsarbeiten und bei Belastung des Aschebehälters führt zu beschä- der Bedienung des Aschebehälters besteht digten Dichtungen und Verformung, wodurch Brand- und Verbrennungsgefahr durch heiße Gas austreten kann. Austretendes Gas kann zu Bauteile und Asche. Gesundheitsschäden führen. - Seite 51 Instandhaltung Aschebehälter (Fortsetzung) Aschebehälter leeren Abb. 11 08. Aschebehälter entleeren. für Ein- und Ausschalten des Heizkessels drü- cken. 09. Entfernen Sie Aschereste vom Bodenblech. für die Grundanzeige „Brennstofflager und 10. Gehen Sie beim Einschieben des Aschebehälters Aschefüllstand“ und Verschließen des Heizkessels in umgekehr- ter Reihenfolge vor.
-
Seite 52: Lichtschranken Reinigen
Instandhaltung Lichtschranken reinigen Gefahr Heizkessel ausschalten Durch heiße Bauteile und Asche besteht Brand- und Verbrennungsgefahr. 1. Gegebenenfalls für die Grundanzeige „Heiz- Heizkessel ausschalten. Abkühlen lassen. kessel“ ■ ■ Wartungs- und Reinigungsarbeiten nur an abgekühltem Heizkessel durchführen. für Ein- und Ausschalten des Heizkessels drü- ■... -
Seite 53: Anhang
Anhang Übersicht „Hauptmenü“ Hinweis Je nach Ausstattung Ihrer Anlage sind unter nicht alle der aufgeführten Anzeigen und Abfragen möglich. Ein-/Ausschalten Heizkreis 1 Standby oder ON oder OFF Warmwasser Standby oder ON oder OFF Heizung Heizkreis 1 Raumtemperatur-Sollwert oder Vorlauftemperatur-Sollwert Zeitprogramm Heizung Heizkennlinie Weitere Heizkreise , ... - Seite 54 Anhang Übersicht „Hauptmenü“ (Fortsetzung) Informationen Allgemein Anlagendruck Außentemperatur Datum Heizkreis 1 Betriebsprogramm Betriebsstatus Zeitprogramm Raumtemperatur Reduzierter Raumtemperatur-Sollwert oder Reduziert Normaler Raumtemperatur-Sollwert oder Normal Komforttemperatur-Sollwert oder Komfort Heizkennlinie Neigung Heizkennlinie Niveau Heizkreispumpe Vorlauftemperatur Ferienprogramm Ferien zu Hause Weitere Heizkreise , ... Wie bei Heizkreis 1 Warmwasser...
- Seite 55 Anhang Übersicht „Hauptmenü“ (Fortsetzung) Informationen Heizkessel Betriebsart Betriebsstunden Kesselstarts Thermische Leistung Vorlauftemperatur Abgastemperatur Rücklauftemperatur Abgas Rest-O2 Aschefüllstand Glutstock Lichtschranke Primäre Luftklappe Sekundäre Luftklappe Kesselpumpe Kesselrücklaufventil Beschickung Tagesbehälter Füllstand Tagesbehälter Lichtschranke Einschubschnecke Status Saugmodul Status Umschalteinheit aktuelle Sonde Status Umschalteinheit Brennstoff Brennstoffverbrauch Aktueller Füllstand Brennstoffsilo Pelletverbrauch heute...
-
Seite 56: Beschickung
Anhang Übersicht „Hauptmenü“ (Fortsetzung) Informationen Open source license Ferienprogramm Hinweis Die Auswahl steht nur zur Verfügung, falls bei der Inbetriebnahme „Mehrfamilienhaus“ ge- wählt wurde und mehrere Heizkreise vorhanden sind. Alles auswählen Heizkreis 1 Heizkreis 2 usw. Ferien zu Hause Hinweis Die Auswahl steht nur zur Verfügung, falls bei der Inbetriebnahme „Mehrfamilienhaus“... -
Seite 57: Begriffserklärungen
Anhang Übersicht „Hauptmenü“ (Fortsetzung) Zusätzlicher Kessel Betriebsprogramm Pufferladung Meldungslisten Service Begriffserklärungen Absenkbetrieb (reduzierter Heizbetrieb) Siehe „Reduzierte Raumtemperatur“. Erweiterungssatz für Heizkreis mit Mischer Baugruppe (Zubehör) zur Regelung eines Heizkreises mit Mischer. Siehe „Mischer“. Heizbetrieb Betriebsweisen Raumtemperaturgeführter Heizbetrieb Um Ihre Räume zu beheizen, wird vom Wärmeerzeu- Im raumtemperaturgeführten Betrieb wird ein Raum so ger Wärme in Höhe der Vorlauftemperatur bereitge- lange beheizt, bis die eingestellte Raumtemperatur... -
Seite 58: Heizkennlinie
Anhang Begriffserklärungen (Fortsetzung) Bei dieser Betriebsweise können Sie mehrere Heiz- kreise über Ihre Regelung bedienen. Falls in Ihren Räumen Fernbedienungen installiert sind, können Sie die Einstellungen auch an den Fernbedienungen vor- nehmen. Heizkennlinie Neigung Heizkennlinie Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur, Raumtemperatur-Sollwert und Vor- lauftemperatur dar. -
Seite 59: Heizkreis
Anhang Begriffserklärungen (Fortsetzung) Für Außentemperatur 14 °C: − Fußbodenheizung: Neigung 0,2 bis 0,8 Niedertemperaturheizung: Neigung 0,8 bis 1,6 Anlage mit Vorlauftemperatur über 75 °C, Neigung 1,6 bis 2,0 Hinweis Eine zu hohe oder zu niedrige Einstellung von Neigung oder Niveau verursacht keine Schäden an Ihrer Hei- zungsanlage. -
Seite 60: Nachtabsenkung
Anhang Begriffserklärungen (Fortsetzung) Nachtabsenkung Siehe „Reduzierte Raumtemperatur“. Normale Raumtemperatur Für die Zeiträume, in denen Sie tagsüber zu Hause sind, stellen Sie die normale Raumtemperatur ein. Raumluftabhängiger Betrieb Die Verbrennungsluft wird aus dem Raum angesaugt, in welchem der Heizkessel aufgestellt ist. Reduzierte Raumtemperatur Für die Zeiträume Ihrer Abwesenheit oder Nachtruhe stellen Sie die reduzierte Raumtemperatur ein. -
Seite 61: Erforderliche Angaben Zur Energieeffizienz
Anhang Erforderliche Angaben zur Energieeffizienz Die erforderlichen Angaben zur Energieeffizienz gemäß der EU-Richtlinie über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte fin- den Sie als Anlage zu dieser Bedienungsanleitung und mit Hilfe der Geräte-Herstell-Nr. unter climate-solutions.com/document-finder Effizienter und emissionsarmer Betrieb Zum effizienten und emissionsarmen Betrieb Ihrer Hei- ■... - Seite 62 Anhang Entsorgungshinweise (Fortsetzung) Betriebsstoffe (z. B. Wärmeträgermedien) können über die kommunale Sammelstelle ASZ (Altstoff Sammel- zentrum) entsorgt werden.
-
Seite 63: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Entsorgung..............61 Abfrage...............21 Entsorgung der Verpackung........61 – Betriebszustände............ 42 Entsorgungsfachbetrieb..........61 – Heizkessel...............21 Entsorgungshinweise..........61 – Hilfetexte..............42 Erhöhte Warmwassertemperatur....... 31 – Informationen............42 Erstinbetriebnahme............9 – Solaranlage............. 20 Erweiterungssatz............57 – Störungsmeldung............ 43 Estrichtrocknung............16 – Temperaturen............42 – Wartungsmeldung (Servicemeldung)...... 42 –... - Seite 64 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Kontaktdaten Heizungsfachfirma....... 40 Reinigung..............40 Kühlen Reset................41 – Komfort..............11 Saugsonden sperren/entsperren........36 Lightguide.............12, 39 Schornsteinfeger-Prüfbetrieb........44 – Bedeutung...............12 Sicherheitstemperaturbegrenzer........23 Lizenzen Sicherheitsventil............60 – Bedieneinheit............42 Sicherheitsventil (Warmwasser-Speicher)....48 Sommerzeitumstellung..........10 Speicher-Wassererwärmer.........48 Manometer..............23 Sprache einstellen............39 Menü-Struktur............53 Standby..............12 Mischer...............59 Statusanzeige............
- Seite 65 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Warmwassertemperatur Zeitphasen einstellen..........17 – Einstellen..............30 Zeitprogramm.............10 – Erhöhte..............31 – Brennstoffzufuhr..........33, 36 Wartungsmeldung (Servicemeldung) – Einstellen..............16 – Abfragen..............42 – Komfort..............11 Weitere Einstellungen..........39 – Raumbeheizung............25 Werkseitige Einstellung wieder herstellen....41 – Warmwasserbereitung..........30 Winter-/Sommerzeitumstellung........10 – Zirkulationspumpe...........30 Winterzeitumstellung..........10 Zirkulationspumpe –...
-
Seite 68: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Viessmann Ges.m.b.H. Viessmann Climate Solutions GmbH & Co. KG A-4641 Steinhaus bei Wels 35108 Allendorf A Carrier Company A Carrier Company...
