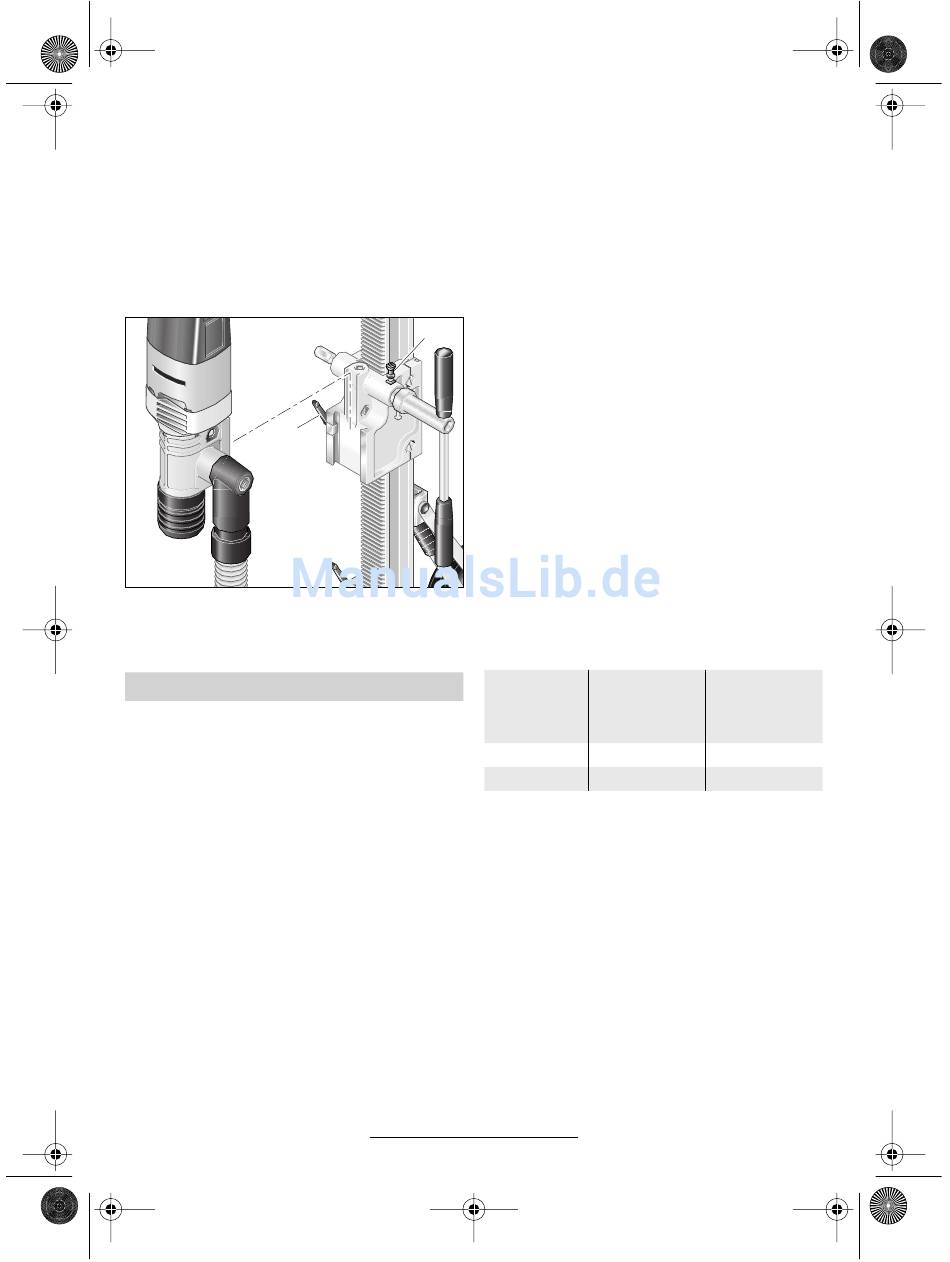

In diamantboorstandaard S 500 inspannen
Neem de veiligheidsvoorschriften en tips voor de
werkzaamheden in de gebruiksaanwijzing van
de boorstandaard bij het gebruik van de boor-
standaard beslist in acht.
Knevelgreep 22 losdraaien. Er daarbij op letten dat de
hendel voor de voorwaartse beweging door de ver-
grendeling 23 wordt geblokkeerd.
Machine van boven in de zwaluwstaartgeleiding plaat-
sen tot aan de aanslag en knevelgreep 22 weer vast-
draaien.
22
Bij het inspannen in een boorstandaard moeten de
snelheden-keuzeschakelaar en de hendel voor voor-
waartse beweging goed bereikbaar zijn.
Ingebruikneming
Functietest foutstroomschakelaar 1
(GDB 1600 WE)
Om veiligheidsredenen voor het begin van de werk-
zaamheden de juiste werking van de foutstroomscha-
kelaar 1 controleren:
– «RESET»-toets op de foutstroomschakelaar in-
drukken.
Functie van de foutstroomschakelaar wordt aan-
gegeven door het branden van de rode controle-
lamp.
– «TEST»-toets indrukken.
Controlelamp moet uitgaan.
In- en uitschakelen
Inschakelen:
«RESET»-toets op de foutstroomschakelaar 1 indruk-
ken. (GDB 1600 WE)
Druk op de aan/uit-schakelaar 2 en vergrendel deze
indien gewenst tegelijkertijd met de blokkeerknop 3.
Uitschakelen:
Aan/uit-schakelaar 2 loslaten. Bij vergrendeling met
de blokkeerknop 3 eerst op de aan/uit-schakelaar
drukken om de vergrendeling op te heffen en vervol-
gens de aan/uit-schakelaar 2 loslaten.
3 609 929 446 • (01.01) T
Nat boren
Monteer de spoelkop. Waterafsluitkraan 20 op door-
stroming instellen. Met de doorstromingsaanduiding
13 controleren.
Na het einde van de werkzaamheden restwater door
het openen van de waterafsluitkraan 20 uit de spoel-
kop laten lopen.
Droog boren
Monteer de zuigkop. Zie ook het gedeelte Boorkop
monteren en ombouwen.
Stofafzuiging
23
De stofafzuiging voorkomt ernstige verontreiniging en
stofbelasting van de ingeademde lucht. De machine
kan rechtstreeks worden aangesloten op het stopcon-
tact van een Bosch-alleszuiger met afstandsbedie-
ning. Deze wordt automatisch gestart bij het inscha-
kelen van de machine.
Machine inschakelen en boorkroon naar het te boren
materiaal bewegen.
Met gelijkmatige druk boren. De machine niet overbe-
lasten. Met de controlelamp 4 controleren.
Na het boren de machine en de afzuigvoorziening uit-
schakelen.
Toerentalbereik instellen
Met de snelhedenschakelaar 5 kunnen twee toerental-
bereiken vooraf worden ingesteld. Zie voor richt-
waarden de onderstaande tabel.
Boorgat-Ø
Nat boren
Droog boren
Nederlands–4
Stand 1 Stand 2
Laag Hoog
toerentalbereik toerentalbereik
-1
(980 min ) (2400 min
33–102 mm 10–32 mm
69–152 mm 32–68 mm
