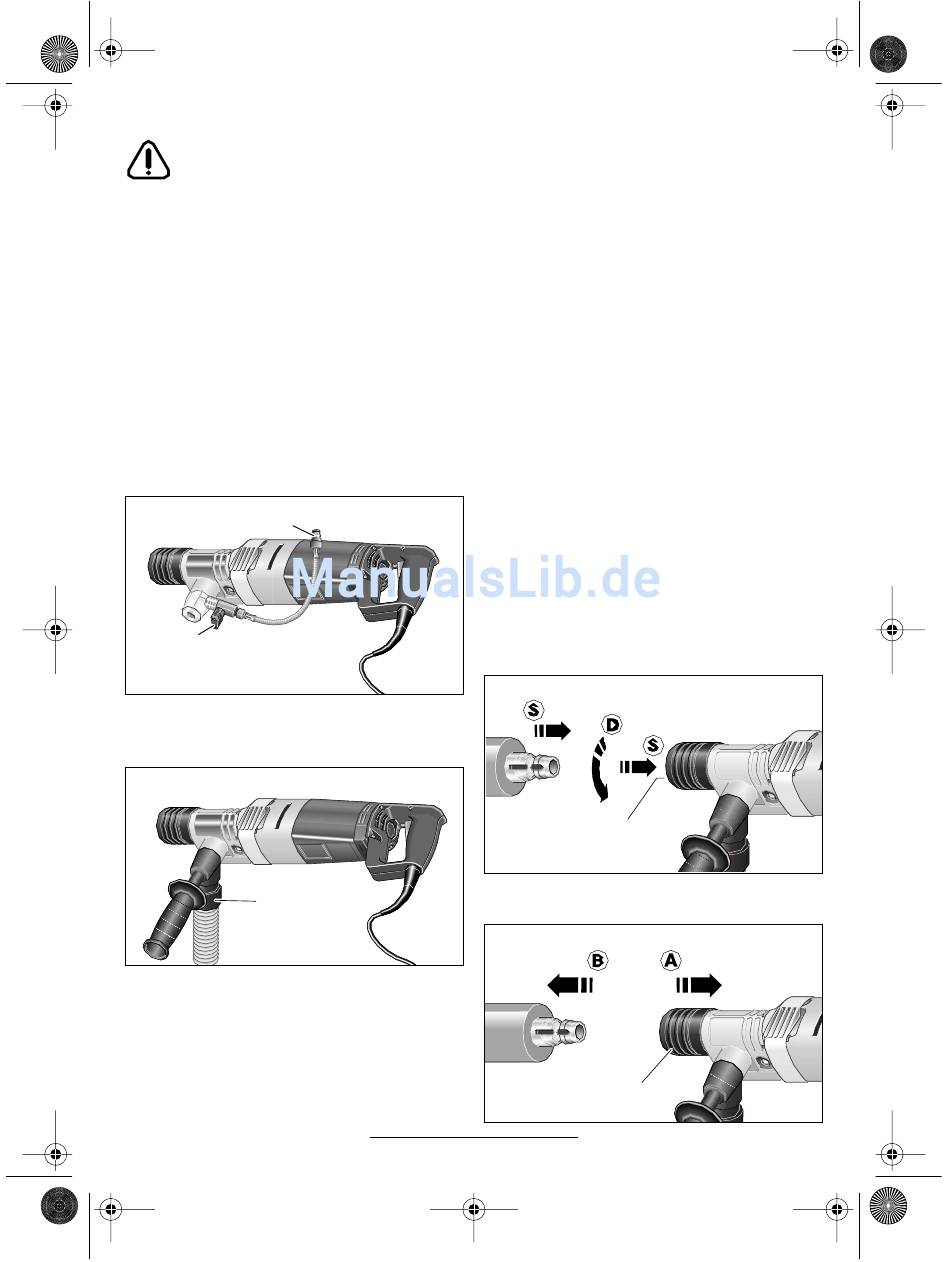

Montar e reajustar a cabeça de perfuração
Após cada ajuste, deverá apertar nova-
mente os parafusos, punhos de aperto ou
travamentos ou travá-los.
Montagem
Abrir o parafuso de aperto 8 na cabeça de injecção de
água 10 (no GDB 1600 WE) ou na cabeça de aspira-
ção 15 (no GDB 1600 DE) até que o pino de fixação 9
esteja completamente dentro da carcaça.
Introduzir completamente a cabeça de injecção de
água 10 (no GDB 1600 WE) ou a cabeça de aspiração
15 (no GDB 1600 DE) na admissão para cabeça de
perfuração 7. Fixar a cabeça de perfuração na posi-
ção desejada, girando o ressalto de encaixe 6 e fixan-
do com o parafuso de aperto 8.
Cabeça de injecção de água (GDB 1600 WE)
Fechar a torneira de bloqueio de água 20. Ligar a con-
dução de água à peça de ligação à torneira 21. É pos-
sível uma adução de água a partir de recipientes de
pressão de água móveis (acessório) ou conexão de
água estacionária.
21
20
Cabeça de aspiração
Introduzir uma mangueira de aspiração de um aspira-
dor de betão no bocal de aspiração 16.
16
Desmontagem
Para desmontar a cabeça de injecção de água 10 ou
a cabeça de aspiração 15 é necessário abrir com-
pletamente o parafuso de aperto 8 e soltar o aperto
premindo levemente o parafuso de aperto 8.
Em seguida retirar a cabeça de injecção de água 10
ou a cabeça de aspiração 15 da admissão para cabe-
ça de perfuração 7.
3 609 929 446 • (01.01) T
Mudar o equipamento
O GDB 1600 WE também pode ser equipado com a
cabeça de aspiração 15.
Por motivos de segurança, não é possível a alterar o
GDB 1600 DE para a utilização em molhado. Uma es-
pecial codificação do aparelho e da cabeça de perfu-
ração assegura que não seja possível.

Mangueiras, válvulas de vedação ou acessó-
rios conectados, não devem prejudicar o
processo de perfuração.
Introduzir e retirar a ferramenta
Utilizar as coroas de perfuração em molhado ou
a seco, apenas para o respectivo processo de
perfuração.
Codificação de cores:
Coroas de perfuração em molhado
Bosch
Coroas de perfuração a seco Bosch
A coroas de perfuração estão equipadas com o siste-
ma SDS:
Special = introduzir
Direct = girar
System = admissão perfeita
A ferramenta SDS-DI deve ser limpa antes de ser in-
troduzida e levemente lubrificada.
Introduzir a ferramenta livre de pó no encabadouro 12,
girar e empurrar para dentro até engatar. A ferramenta
trava-se automaticamente. Controlar o travamento
puxando a ferramenta.
Para retirar, puxe a luva de travamento 11 para trás
(A), segurar e retirar a ferramenta (B).
Português–3
azul escuro
cinzaclaro
12
11
