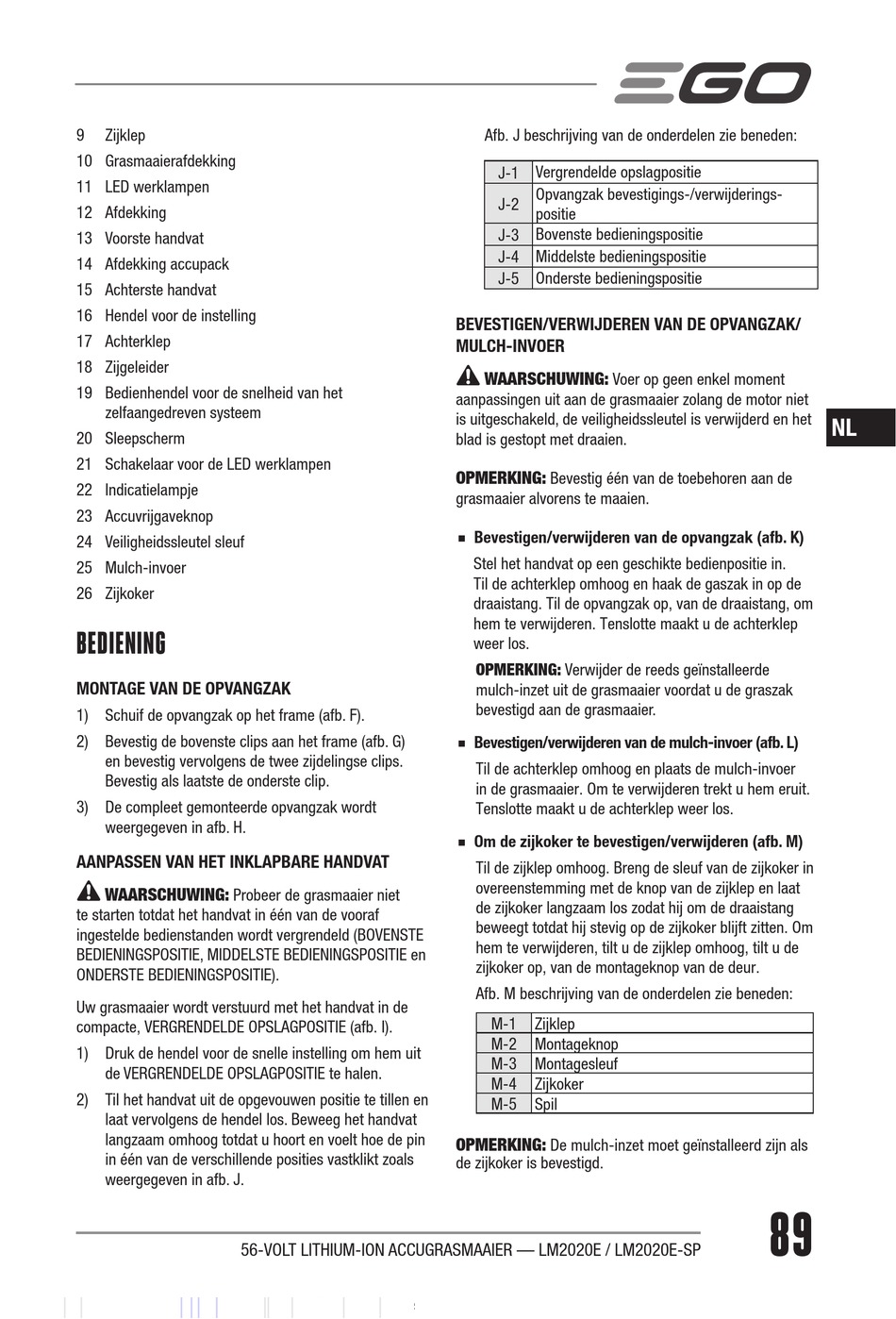

9 Zijklep
10 Grasmaaierafdekking
11 LED werklampen
12 Afdekking
13 Voorste handvat
14 Afdekking accupack
15 Achterste handvat
16 Hendel voor de instelling
17 Achterklep
18 Zijgeleider
19 Bedienhendel voor de snelheid van het
zelfaangedreven systeem
20 Sleepscherm
21 Schakelaar voor de LED werklampen
22 Indicatielampje
23 Accuvrijgaveknop
24 Veiligheidssleutel sleuf
25 Mulch-invoer
26 Zijkoker
BEDIENING
MONTAGE VAN DE OPVANGZAK
1) Schuif de opvangzak op het frame (afb. F).
2) Bevestig de bovenste clips aan het frame (afb. G)
en bevestig vervolgens de twee zijdelingse clips.
Bevestig als laatste de onderste clip.
3) De compleet gemonteerde opvangzak wordt
weergegeven in afb. H.
AANPASSEN VAN HET INKLAPBARE HANDVAT
WAARSCHUWING:
Probeer de grasmaaier niet
te starten totdat het handvat in één van de vooraf
ingestelde bedienstanden wordt vergrendeld (BOVENSTE
BEDIENINGSPOSITIE, MIDDELSTE BEDIENINGSPOSITIE en
ONDERSTE BEDIENINGSPOSITIE).
Uw grasmaaier wordt verstuurd met het handvat in de
compacte, VERGRENDELDE OPSLAGPOSITIE (afb. I).
1) Druk de hendel voor de snelle instelling om hem uit
de VERGRENDELDE OPSLAGPOSITIE te halen.
2) Til het handvat uit de opgevouwen positie te tillen en
laat vervolgens de hendel los. Beweeg het handvat
langzaam omhoog totdat u hoort en voelt hoe de pin
in één van de verschillende posities vastklikt zoals
weergegeven in afb. J.
56-VOLT LITHIUM-ION ACCUGRASMAAIER — LM2020E / LM2020E-SP
Afb. J beschrijving van de onderdelen zie beneden:
J-1 Vergrendelde opslagpositie
Opvangzak bevestigings-/verwijderings-
J-2
positie
J-3 Bovenste bedieningspositie
J-4 Middelste bedieningspositie
J-5 Onderste bedieningspositie
BEVESTIGEN/VERWIJDEREN VAN DE OPVANGZAK/
MULCH-INVOER
WAARSCHUWING:
Voer op geen enkel moment
aanpassingen uit aan de grasmaaier zolang de motor niet
is uitgeschakeld, de veiligheidssleutel is verwijderd en het
blad is gestopt met draaien.
OPMERKING:
Bevestig één van de toebehoren aan de
grasmaaier alvorens te maaien.
◾
Bevestigen/verwijderen van de opvangzak (afb. K)
Stel het handvat op een geschikte bedienpositie in.
Til de achterklep omhoog en haak de gaszak in op de
draaistang. Til de opvangzak op, van de draaistang, om
hem te verwijderen. Tenslotte maakt u de achterklep
weer los.
OPMERKING: Verwijder de reeds geïnstalleerde
mulch-inzet uit de grasmaaier voordat u de graszak
bevestigd aan de grasmaaier.
◾
Bevestigen/verwijderen van de mulch-invoer (afb. L)
Til de achterklep omhoog en plaats de mulch-invoer
in de grasmaaier. Om te verwijderen trekt u hem eruit.
Tenslotte maakt u de achterklep weer los.
◾
Om de zijkoker te bevestigen/verwijderen (afb. M)
Til de zijklep omhoog. Breng de sleuf van de zijkoker in
overeenstemming met de knop van de zijklep en laat
de zijkoker langzaam los zodat hij om de draaistang
beweegt totdat hij stevig op de zijkoker blijft zitten. Om
hem te verwijderen, tilt u de zijklep omhoog, tilt u de
zijkoker op, van de montageknop van de deur.
Afb. M beschrijving van de onderdelen zie beneden:
M-1 Zijklep
M-2 Montageknop
M-3 Montagesleuf
M-4 Zijkoker
M-5 Spil
OPMERKING:
De mulch-inzet moet geïnstalleerd zijn als
de zijkoker is bevestigd.
