Zusätzlicher Antennendraht
Extra Antennendraht zur direkten unterirdischen Verlegung ist in Spulen von
150 m (500 feet) im Laden erhältlich, wo Sie das Kit gekauft haben oder über
das Kundendienstzentrum.
Hinweis: Wenn Sie Antennendraht hinzufügen, muss er als Bandschleife
funktionieren.
Die Tabelle rechts gibt die ungefähre Länge des Antennendrahts an, die für
eine quadratische, einzelne Schleife benötigt wird. Die Länge wird wegen des
gedrehten Antennendrahts und des verwendeten Layouts unterschiedlich sein.
Denken Sie daran, dass eine doppelte Schleife doppelt soviel Draht verlangt.
__________________________________________________________

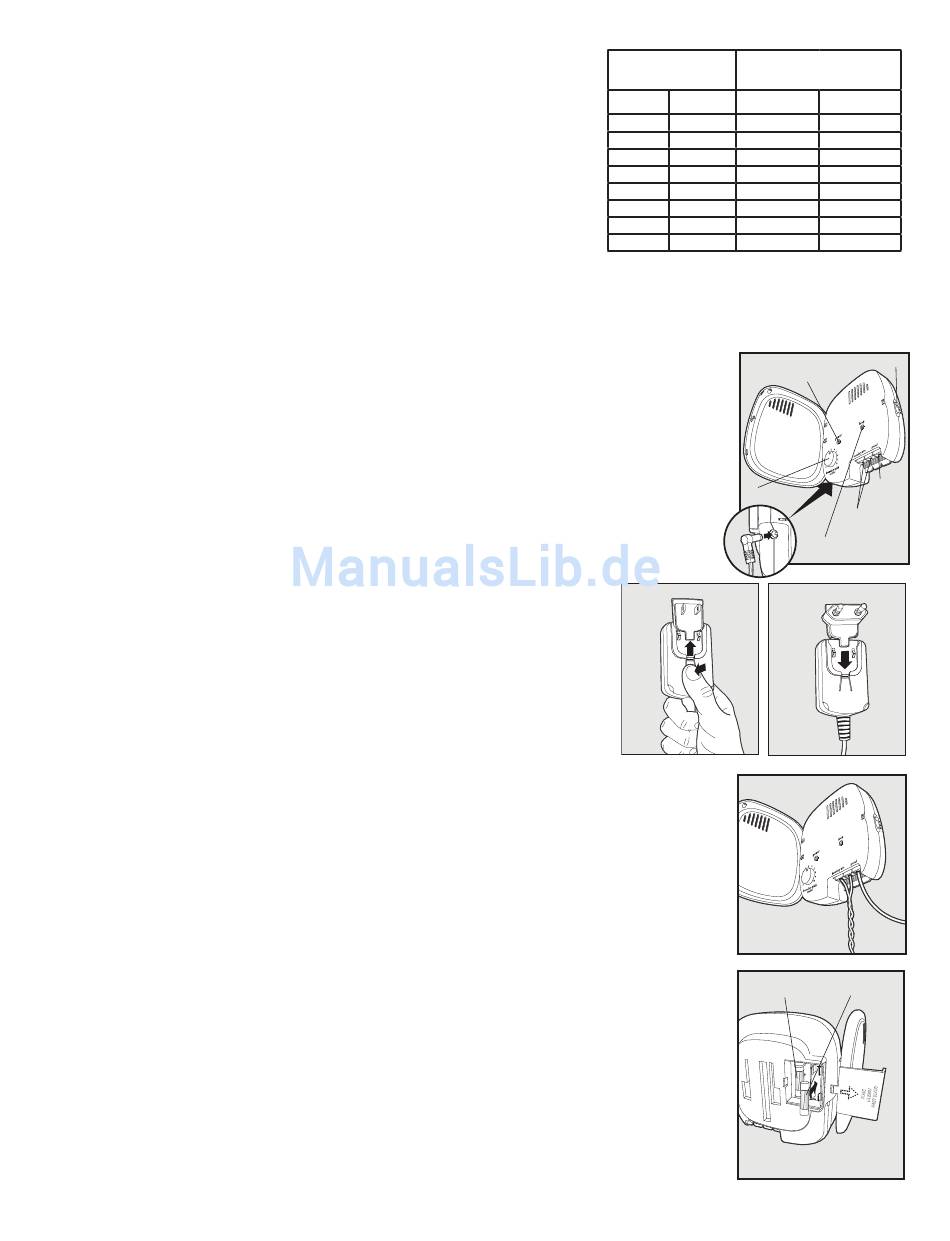

Schließen Sie die Antennendrähte an das Sendegerät an
Schritt
4
Antennendraht
1. Verlegen Sie den Antennendraht zum Sendegerät durch ein Fenster, unter einer Tür, durch eine
Entlüftungsöffnung oder einen anderen verfügbaren erhältlichen Zugang. Sie können auch ein
Loch durch Ihre Wand bohren.
2. Legen Sie die Enden des Antennendrahts zirka 1,3 cm (
3. Setzen Sie den Antennendraht in die Anschlüsse für den Antennendraht auf dem Sendegerät
ein. Stellen Sie sicher, dass sich die Antennendrähte an den Anschlüssen nicht berühren.
4. Drehen Sie den Einstellknopf für die Begrenzungstiefe auf 10. Das stellt die Warnzone auf die
maximale Tiefe ein.
5. Stecken Sie den Netzadapter in den Stromanschluss und eine funktionierende Steckdose ein.
Der Netzadapter wird mit installiertem Stecker für Nordamerika sowie zusätzlichen Steckern
für Großbritannien und Europa geliefert. Wechseln des Steckers:
a. Drücken Sie auf den Knopf vom Stromadapter und nehmen Sie den Stecker
heraus, indem Sie diesen wie dargestellt wegschieben (4B).
b. Schieben Sie den richtigen Stecker für Ihren Elektrostecker in den
Netzadapter wie dargestellt ein (4C).
6. Die Betriebsstromanzeige und Kontrollleuchte der Schleife sollten sich
einschalten. Ist das nicht der Fall, siehe den Abschnitt "Fehlerbehebung".
Erdungsdraht
Die richtige Erdung, die zwar für das Funktionieren des Systems nicht notwendig ist, hilft die
Möglichkeit von Stromstößen zu reduzieren, die Schaden verursachen an Ihrem Sendegerät und/
oder Netzadapter. Zum Erden Ihres Geräts benötigen Sie einen massiven (nicht festgefressenen)
Erdungsdraht (14 bis 18 Gauge isolierter Kupferdraht) und eine Erdungsstange, die in den meisten
Elektroläden erhältlich ist. Verbinden Sie ein Ende des Erdungsdrahts am Erdungsanschluss an, der
sich auf dem Sendegerät befi ndet, und das andere Ende des Erdungsdrahts an der Erdungsstange.
Die Erdungsstange muss mindestens 3 Fuß tief im Boden vergraben sein und sich so nah wie
möglich am Sendegerät befi nden.
Absicherung
Das Sendegerät ist auch mit einer 250 Volt, ½ A-Sicherung ausgerüstet, um den elektrischen
Schaltkreis des Geräts vor elektrischen Stromstößen zu schützen. Die Sicherung fi nden Sie, wenn Sie
den Deckel von der Rückseite des Sendegeräts schieben. Eine extra Sicherung wird mitgeliefert.
(4A)
(4D)
(4E)
www.petsafe.net
Bereich, der
einzugrenzen ist
Aren
10
13
20
40
80
200
400
1011
/ ") frei.
1
2
4B
Ungefähr benötigte
Antennendrahtlänge
Hektar Meter Feet
1/4 127 415
1/3 146 480
1/2 180 590
1 255 835
2 360 1180
5 570 1870
10 854 2800
25 1219 4000
4A
Eingrenzungskontroll-Schalter
Betriebsstromleuchte
Einstellknopf für die
Begrenzungstiefe
Antennendraht-
Schleifenanzeigeleuchte
Steck-
dose
4C
4D
4E
Extra Sicherung Sicherung
Erdungs-
anschluss
anschlüsse
Antennen-
draht
