Instruction
Pre-setting of the valve /
Voreinstellung vom Ventil
FHV-WR

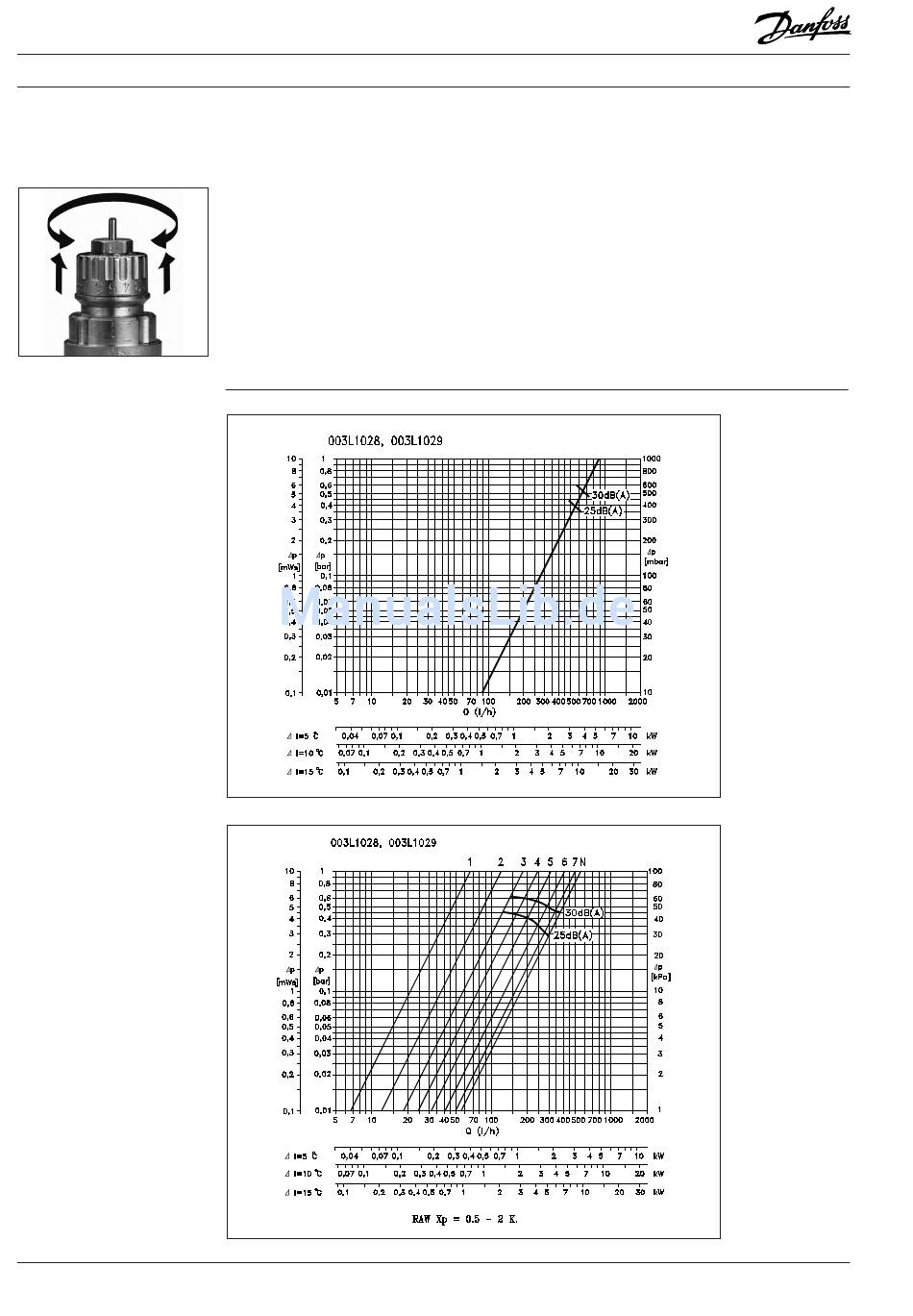

Capacities / Kapazität
2
FHV-WR
Danfoss pre-settable valve bodies incorporate easy
setting adjustment rings with clearly engraved
setting markers scaled from 1-7 and N. Setting
values can be set quickly and precisely, without
the need for tools, as follows:
- Remove protective cap or sensor element
- Lift setting ring
- Turn anti-clockwise to the desired engraved
setting value
- Allow setting ring to spring back into position.
The preset level can be selected in 0.5 increments
between 1 and 7. At setting N the valve is fully
open (flushing option).
VI.UI.I1.5B
Produced by Danfoss Floor Heating Hydronics · 10.2006
Bei voreinstellbaren Danfoss Ventilgehäusen las-
sen sich die dimensionierten Einstellwerte ohne
Werkzeug einfach und exakt einstellen:
- Bauschutzkappe bzw. Fühlerelement
demontieren.
- Einstellring anheben
- Gemäß der auf dem Einstellring eingravierten
Skala gegen den Uhrzeigersinn auf den ge-
wünschten Einstellwert verdrehen (Einstell-
markierung rechts unterhalb des Voreinstellrings)
- Einstellring einrasten lassen.
Die Voreinstellung kann in Stufen von 0.5 zwischen
1 und 7 gewählt werden. Bei Einstellung N ist die
Voreinstellung aufgehoben (Spülmöglichkeit).
Capacity with FJVR
sensor and RAW
sensor fully open.
Kapazität mit FJVR
Sensor und RAW
Sensor ganz offen.
Capacity with RAW
sensor at P-band
between 0.5 K and
2 K with FJVR sensor
fully open.
Kapazität mit RAW
Sensor auf P-band
zwischen 0.5 K und
2 K mit FJVR Sensor
ganz offen.
