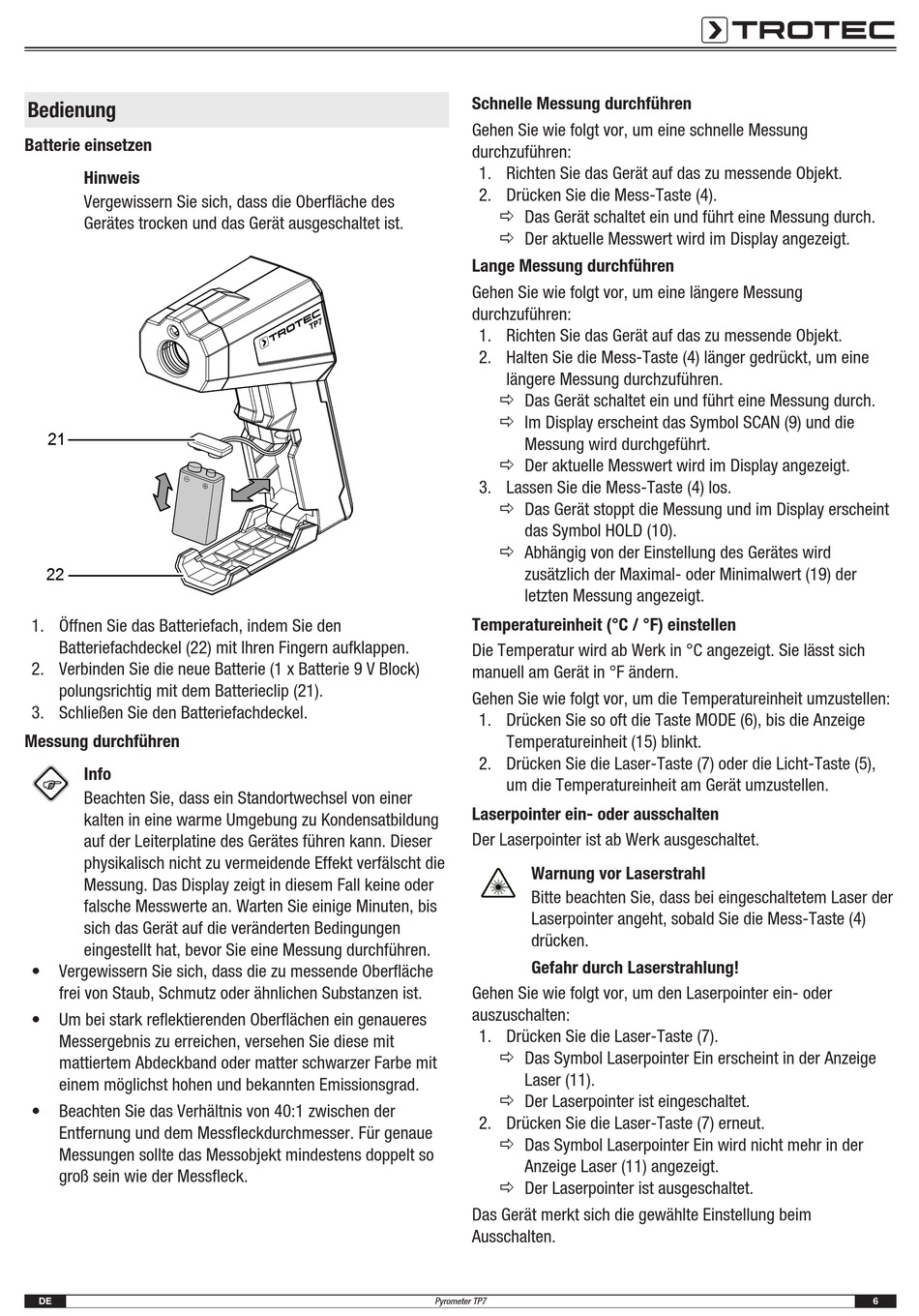

Bedienung

Batterie einsetzen
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
21
22
1. Öffnen Sie das Batteriefach, indem Sie den
Batteriefachdeckel (22) mit Ihren Fingern aufklappen.
2. Verbinden Sie die neue Batterie (1 x Batterie 9 V Block)
polungsrichtig mit dem Batterieclip (21).
3. Schließen Sie den Batteriefachdeckel.
Messung durchführen
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
• Vergewissern Sie sich, dass die zu messende Oberfläche
frei von Staub, Schmutz oder ähnlichen Substanzen ist.
• Um bei stark reflektierenden Oberflächen ein genaueres
Messergebnis zu erreichen, versehen Sie diese mit
mattiertem Abdeckband oder matter schwarzer Farbe mit
einem möglichst hohen und bekannten Emissionsgrad.
• Beachten Sie das Verhältnis von 40:1 zwischen der
Entfernung und dem Messfleckdurchmesser. Für genaue
Messungen sollte das Messobjekt mindestens doppelt so
groß sein wie der Messfleck.
DE
Schnelle Messung durchführen
Gehen Sie wie folgt vor, um eine schnelle Messung
durchzuführen:
1. Richten Sie das Gerät auf das zu messende Objekt.
2. Drücken Sie die Mess-Taste (4).
ð Das Gerät schaltet ein und führt eine Messung durch.
ð Der aktuelle Messwert wird im Display angezeigt.
Lange Messung durchführen
Gehen Sie wie folgt vor, um eine längere Messung
durchzuführen:
1. Richten Sie das Gerät auf das zu messende Objekt.
2. Halten Sie die Mess-Taste (4) länger gedrückt, um eine
längere Messung durchzuführen.
ð Das Gerät schaltet ein und führt eine Messung durch.
ð Im Display erscheint das Symbol SCAN (9) und die
Messung wird durchgeführt.
ð Der aktuelle Messwert wird im Display angezeigt.
3. Lassen Sie die Mess-Taste (4) los.
ð Das Gerät stoppt die Messung und im Display erscheint
das Symbol HOLD (10).
ð Abhängig von der Einstellung des Gerätes wird
zusätzlich der Maximal- oder Minimalwert (19) der
letzten Messung angezeigt.
Temperatureinheit (°C / °F) einstellen
Die Temperatur wird ab Werk in °C angezeigt. Sie lässt sich
manuell am Gerät in °F ändern.
Gehen Sie wie folgt vor, um die Temperatureinheit umzustellen:
1. Drücken Sie so oft die Taste MODE (6), bis die Anzeige
Temperatureinheit (15) blinkt.
2. Drücken Sie die Laser-Taste (7) oder die Licht-Taste (5),
um die Temperatureinheit am Gerät umzustellen.
Laserpointer ein- oder ausschalten
Der Laserpointer ist ab Werk ausgeschaltet.
Warnung vor Laserstrahl
Bitte beachten Sie, dass bei eingeschaltetem Laser der
Laserpointer angeht, sobald Sie die Mess-Taste (4)
drücken.
Gefahr durch Laserstrahlung!
Gehen Sie wie folgt vor, um den Laserpointer ein- oder
auszuschalten:
1. Drücken Sie die Laser-Taste (7).
ð Das Symbol Laserpointer Ein erscheint in der Anzeige
Laser (11).
ð Der Laserpointer ist eingeschaltet.
2. Drücken Sie die Laser-Taste (7) erneut.
ð Das Symbol Laserpointer Ein wird nicht mehr in der
Anzeige Laser (11) angezeigt.
ð Der Laserpointer ist ausgeschaltet.
Das Gerät merkt sich die gewählte Einstellung beim
Ausschalten.
