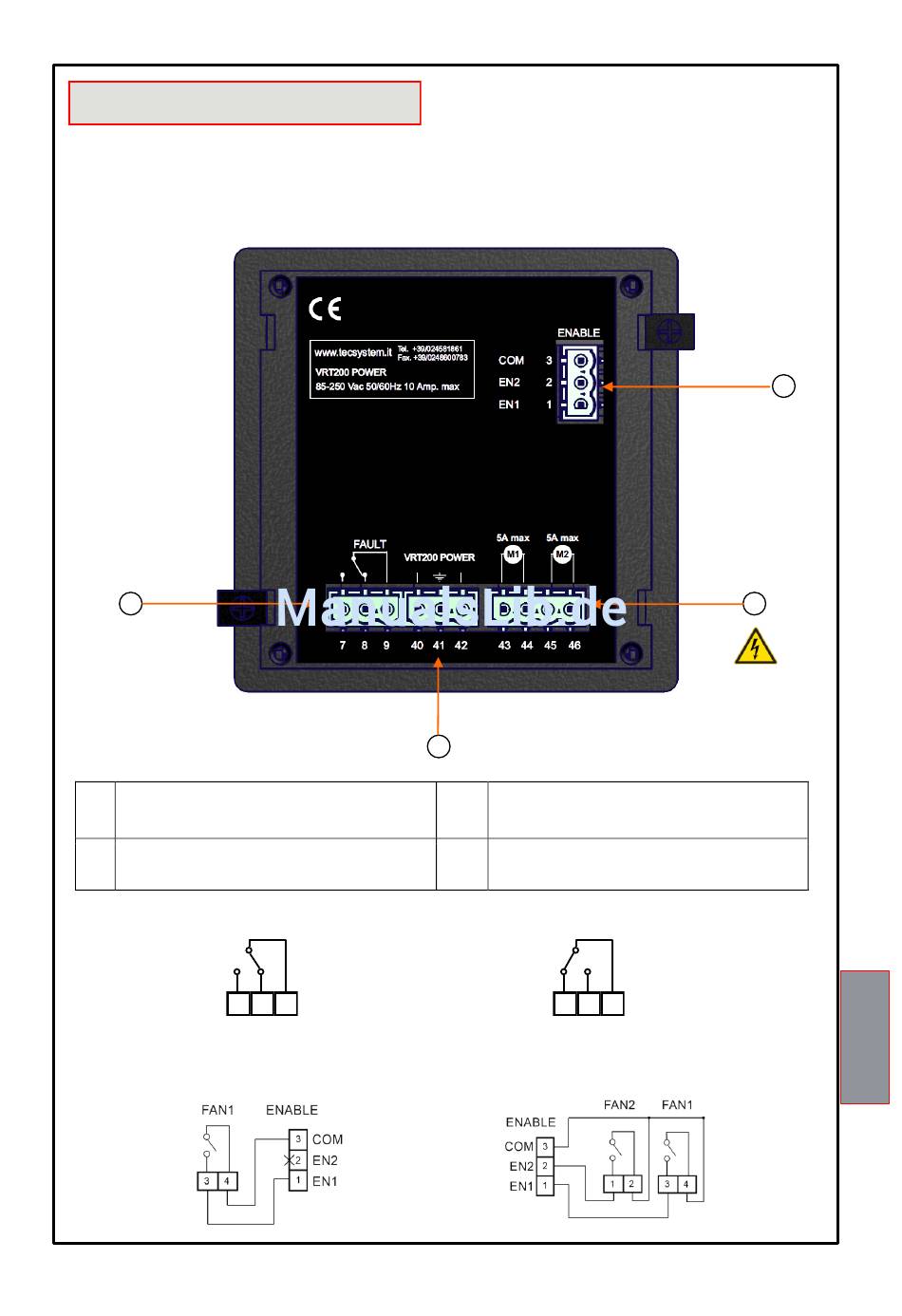

ELEKTRISCHE ANSCHLÜSSE
VRT200 ED17
4
1)
ENABLE COM-EN1 / EN2-Eingänge
2)
Anschluss der Motorleitungen M1-M2 85-250Vac
(5A max) Ausgänge Powered.
Hinweis: Wenn das Steuergerät mit Spannung versorgt wird, schaltet das FEHLER-Relais ein, die Kontakte 8-9 öffnen (NO)
und 7-9 schließen (NC) sich.
7
FAULT 8-9 NC: ALARM FAULT OR POWER OFF
BEISPIEL ANSCHLUSS VRT200 ED17
THERMOMETRISCHE STEUEREINHEIT MIT FAN1
8
9
1MN0095 REV. 3
3
3)
Versorgung Steuereinheit und Ventilatorleitungen
85-250Vac 50-60 Hz 10 Amp.max
4)
Relais FAULT (Fehleranzeige)
7
8
FAULT 7-9: NC POWER ON
BEISPIEL ANSCHLUSS VRT200 ED17
THERMOMETRISCHE STEUEREINHEIT MIT FAN1
UND FAN2 INTELLIFAN AKTIVIERUNG FUNKTION
VRT200
2
1MN0046 REV. 2
9
1
9
