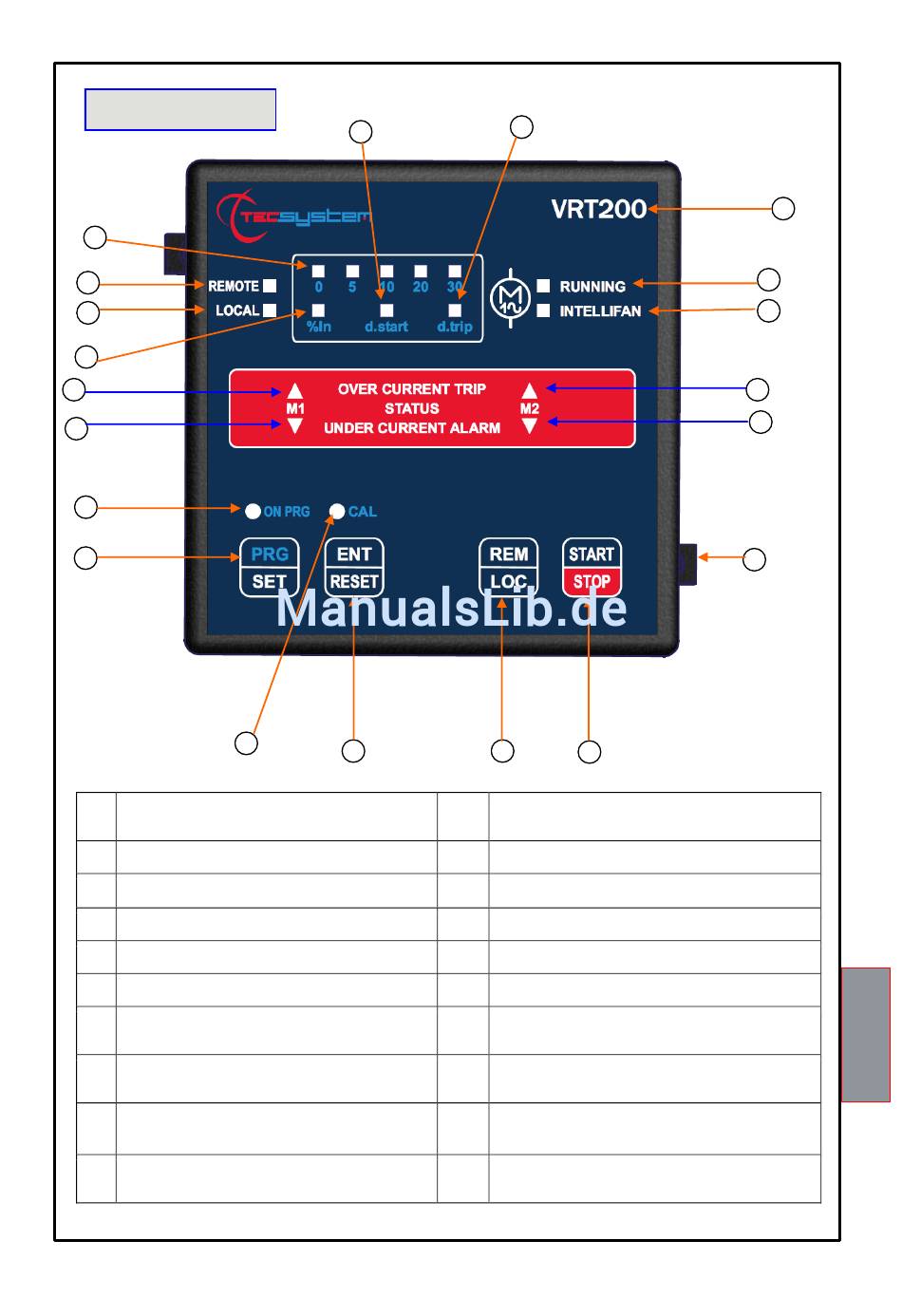

FRONTPLATTE
18
17
16
15
14
13
12
11
1)
Serie Steuereinheit
2)
LED (grün) aktive Belüftung (läuft)
3)
LED (gelb) Aktivierung der Intellifan-Funktion
4)
LED (rot) M2 Motor im Überstrom
5)
LED (gelb) M2 Motor im Unterstrom
6)
Befestigungsblock
7)
START / STOP-Taste, um die Ventilatoren lokal ein-
und auszuschalten
8)
REM / LOC-Taste Lüftersteuerungsmodus
(REMOTE ODER LOKAL)
9)
ENT / RESET-Taste, Reset der Alarme und
Auswahl der zu programmierenden Daten
10)
LED (gelb) Phase der Auto-Kalibrierung Motoren
(Autotuning)
19
10
9
20
8
7
11)
Taste PRG / SET, Zugang zu Programmierung und
zum nächsten Schritt übergehen
12)
LED (gelb) ON PRG Programmierungsphase
13)
LED (gelb) M1 Motor im Unterstrom
14)
LED (rot) M1 Motor im Überstrom
15)
LED (gelb) Stromvariation
16)
LED (gelb) lokale Ventilatorverwaltung
17)
LED (grün) Remote-Management der Ventilatoren
18)
LED (gelbe) Programmierauswahl (% In, d.start,
d.trip)
19)
LED (gelb) Verzögerung Überwachung beim Start
d. starten.
20)
LED (gelb) Freigabeverzögerung d.trip
VRT200
1
2
3
4
5
6
1MN0046 REV. 2
