- Seite 1 BEDIENUNGSANLEITUNG VRT200 1MN0046 REV. 2 arbeitet mit ISO9001 zertifiziertem Qualitätssystem TECSYSTEM S.r.l. 20094 Corsico (MI) Tel.: +39-024581861 Fax: +39-0248600783 http://www.tecsystem.it R. 1.6 18/06/17 DEUTSCH “Translations of the original instructions”...
- Seite 2 VORWORT Zunächst möchten wir uns bei Ihnen dafür bedanken, dass Sie sich für ein TECSYSTEM-Produkt entschieden haben. Wir empfehlen Ihnen dringend, diese Bedienungsanleitung sorgfältig zu lesen: Es ermöglicht Ihnen, die Verwendung des Systems zu verstehen und all seine Funktionen voll auszuschöpfen.
-
Seite 3: Sicherheitshinweise
Verletzungen verursachen! STROMVERSORGUNG Der VRT200 ED17 kann mit 85-250Vac 50 / 60Hz betrieben werden. Vergewissern Sie sich vor Gebrauch immer, dass das Netzkabel nicht beschädigt, verknotet oder gequetscht ist. Manipulieren Sie nicht das Netzkabel. Trennen Sie niemals die Stromversorgung, indem Sie am Kabel ziehen, berühren Sie nicht die Stecker. - Seite 4 Zwei 3-polige Klemmen Anschluss EN1/EN2-FAULT Eine 4-polige Klemme, Schritt 5, Motorenversorgung Code: 2PL0369- Anzugsmoment der 0,5 Nm Schrauben 1MN0030 REV. 2 ACHTUNG: Installieren Sie das Gerät immer mit den mitgelieferten Klemmen. Die Verwendung anderer als der mitgelieferten Klemmen kann Fehlfunktionen verursachen. VRT200...
-
Seite 5: Technische Spezifikationen
VRT200 TECHNISCHE SPEZIFIKATIONEN STROMVERSORGUNG 85-250 Vac Nennwerte der Stromversorgung (10 A max) 50/60 Hz EINGÄNGE ● 2 Kontakt für die Aktivierung der Fernsteuerung (ENABLE) : COM-EN1-EN2 ● Verbindungen auf abnehmbaren Klemmen AUSGÄNGE ● 1 Relais für Sonden- oder Betriebsfehler (FAULT) SPDT ●... - Seite 6 VRT200 TECHNISCHE SPEZIFIKATIONEN TESTS UND LEISTUNGEN ● Arbeitsumgebungstemperatur von -20 ° C bis + 60 ° C ● Erlaubte Luftfeuchtigkeit: 90% ohne Kondensation ● NORYL 94 _V0 Behälter ● Absorption 5 VA (max) Schutzbehandlung des elektronischen Teils Optional ● Frontfolie in IP65 Polycarbonat DATENANZEIGE UND VERWALTUNG ●...

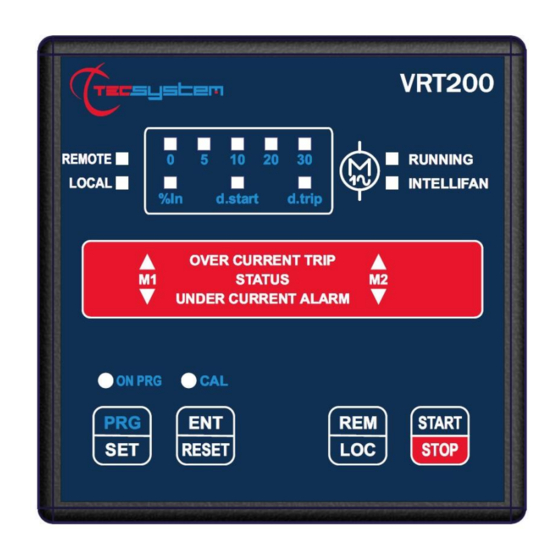

- Seite 7 LED (gelbe) Programmierauswahl (% In, d.start, (REMOTE ODER LOKAL) d.trip) ENT / RESET-Taste, Reset der Alarme und LED (gelb) Verzögerung Überwachung beim Start Auswahl der zu programmierenden Daten d. starten. LED (gelb) Phase der Auto-Kalibrierung Motoren LED (gelb) Freigabeverzögerung d.trip (Autotuning) VRT200...
-
Seite 8: Montage
Bohren Sie ein 92 x 92 mm großes Loch in das Blech des Panels. 1MN0063 REV. 1 Steuereinheit Plattenlochabmessungen (Toleranz +0,8 mm) Identifikationsetikett Sichern Sie das Gerät mit den mitgelieferten Befestigungsblöcken. 1MN0008 REV. 0 Steuereinheit Befestigungsschraube Befestigungsblock Sternschraubendreher # 1X100mm VRT200... -
Seite 9: Elektrische Anschlüsse
Hinweis: Wenn das Steuergerät mit Spannung versorgt wird, schaltet das FEHLER-Relais ein, die Kontakte 8-9 öffnen (NO) und 7-9 schließen (NC) sich. FAULT 7-9: NC POWER ON FAULT 8-9 NC: ALARM FAULT OR POWER OFF BEISPIEL ANSCHLUSS VRT200 ED17 BEISPIEL ANSCHLUSS VRT200 ED17 THERMOMETRISCHE STEUEREINHEIT MIT FAN1 THERMOMETRISCHE STEUEREINHEIT MIT FAN1 UND FAN2 INTELLIFAN AKTIVIERUNG FUNKTION 1MN0095 REV. - Seite 10 STROMVERSORGUNG Die Steuereinheit VRT200 ist für den Betrieb mit 85-250 VAC 50/60 Hz, Klemmen 40-42, Klemme 41 Masse (Anschluss auf Seite 9) ausgelegt. Eine Veränderung der Netzspannung von mehr als 10% kann aufgrund der Stromschwankungen zu einem Alarm führen. Wenn das elektrische Netzwerk durch das Vorhandensein von harmonischen Frequenzen verändert wird, können Alarmsignale aufgrund der nachfolgenden Variation des von den Motoren absorbierten Stroms auftreten.
- Seite 11 ACHTUNG: Bevor Sie das Gerät starten, ist es ratsam, die Programmierung der Steuereinheit zu überprüfen. Die von TECSYSTEM programmierten Standardparameter entsprechen möglicherweise nicht Ihren Anforderungen. Die Programmierung des Geräts liegt in der Verantwortung des Endbenutzers. Die Einstellung der Alarmschwellen und die Aktivierung der in diesem Handbuch beschriebenen Funktionen müssen in Bezug auf die Anwendung und die Eigenschaften des Systems (von einem spezialisierten Techniker), auf dem die Steuereinheit installiert ist, überprüft werden.
-
Seite 12: Garantiebedingungen
Kontakt FAN1 mit COM - EN1, FAN Kontakt 2 mit COM-EN2, Beispiel auf Seite 9. Es ist möglich, die INTELLIFAN-Funktion in Schritt 7 der VRT200-Programmierung wie folgt zu aktivieren: Led ▲ leuchten: Funktion aktiviert und Led ▼ leuchten: Funktion deaktiviert. -
Seite 13: Entsorgung Der Geräte
Rücknahme gebrauchter Elektrogeräte: Wenden Sie sich an TECSYSTEM oder an den TECSYSTEM-Vertreter, um Informationen zur korrekten Entsorgung der Geräte zu erhalten. TECSYSTEM ist sich der Auswirkungen seiner Produkte auf die Umwelt bewusst und bittet seine Kunden um aktive Unterstützung für die korrekte und umweltfreundliche Entsorgung der Geräte.
