- Seite 1 TECSYSTEM S.r.l ® BEDIENUNGSANLEITUNG VRT600 TECSYSTEM S.r.l. 20094 Corsico (MI) Tel.: +39-024581861 Fax: +39-0248600783 http://www.tecsystem.it R. 1.3 07/09/12 VRT600...
-
Seite 2: Technische Daten
TECSYSTEM S.r.l ® 1) TECHNISCHE DATEN ABMESSUNGEN ENERGIEVERSORGUNG • 100x100 mm DIN43700 Tiefe 140 • Nominalwerte 230 Vca±10% mm (inkl. Klemmbrett) (7,5 VA max) 50-60 Hz • Tafelloch 92x92 mm EINGÄNGE AUSGÄNGE • 2 FAN-Leitungseingang 230 Vca± • 1 Alarm– und Ausfallsrelais (ALARM/ 10%,15 A max., 50-60 Hz... -
Seite 3: Betrieb
TECSYSTEM S.r.l ® 2) ENERGIEVERSORGUNG Die Überwachungseinheit VRT300 ist für eine Hilfsspannung 230VAC ±10% entworfen. Eine Netzspannungsänderung höher als 10% kann, wegen der Stromschwankung in der Last, Alarme erzeugen. Wenn die Oberwellenfrequenzsahnwesenheit das elektrisches Netz verwändet, die Warnmeldungen wegen der folgenden Änderung der Motorenstromaufnahmen bewir- ken könnte. -
Seite 4: Programmierung

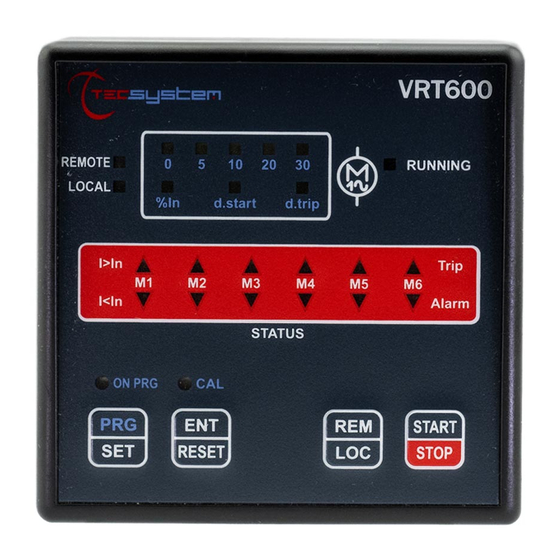

TECSYSTEM S.r.l ® 6) PROGRAMMIERUNG STEP Knopf Wirkung BEMERKUNGEN Start Halten diesen Knopf für 5 Sekunden bis das Programmierung Einschalten des Leds ON PRG gedrückt. Geben die höchste zulässige Stromschwan- Programmierung kung wie Prozentwert (5-10-20-30%) im RESET “%In” Vergleich zum Nennwert In ein. - Seite 5 TECSYSTEM S.r.l ® 7) FRONTTAFEL 5-10-20-30: Programmierungssetzen %In, d.start, d.trip d.start: Überwachungsverspätung am Anlauf d.trip: Auslösungsverzögerung REMOTE: Außensteuerung der Ventilatoren 60-61 LOCAL: Lokalsteuerung der Ventilatoren <start-stop> RUNNING: Lüftungsteuerung erhalten ▲M1-M2-M3-M4-M5-M6: Motor in over-current (trip) ▼M1-M2-M3-M4-M5-M6: Motor in under-current (alarm) ON PRG:...
-
Seite 6: Regeln Für Garantie
Das gekaufte Produkt ist durch eine Garantie des Herstellers oder des Verkaufters gedeckt nach dem Bestimmungen und Bedingungen der allgemeine Verkaufsbedingungen, verfügbar unter www.tecsystem.it und / oder Kaufvertrag festgelegt. Die Garantie gilt nur, wenn das Gerät durch Ursachen beschädigt wird, die auf TECSYSTEMS.r.l. zurückzuführen sind, wie Defekte der Produktion oder der benutze Komponenten. - Seite 7 40-41-42: alimentazione VRT300 230VAC±10% 50-60Hz, 5VA 50-60Hz 15A max. 52-53: comando remoto (al contatto fan della centralina di controllo termico) 40-41-42: VRT600-Energieversorgung 230VAC±10% 50-60Hz, COM: comune per il collegamento delle ptc AUX1-2 60-61: Fernsteurung (zum Fankontakt der Wärmekontrolle- USCITE zentrale)
- Seite 8 TECSYSTEM S.r.l ® NOTIZEN: VRT600...
