Fluke Networks MicroScanner2 Erste Schritte Seite 7

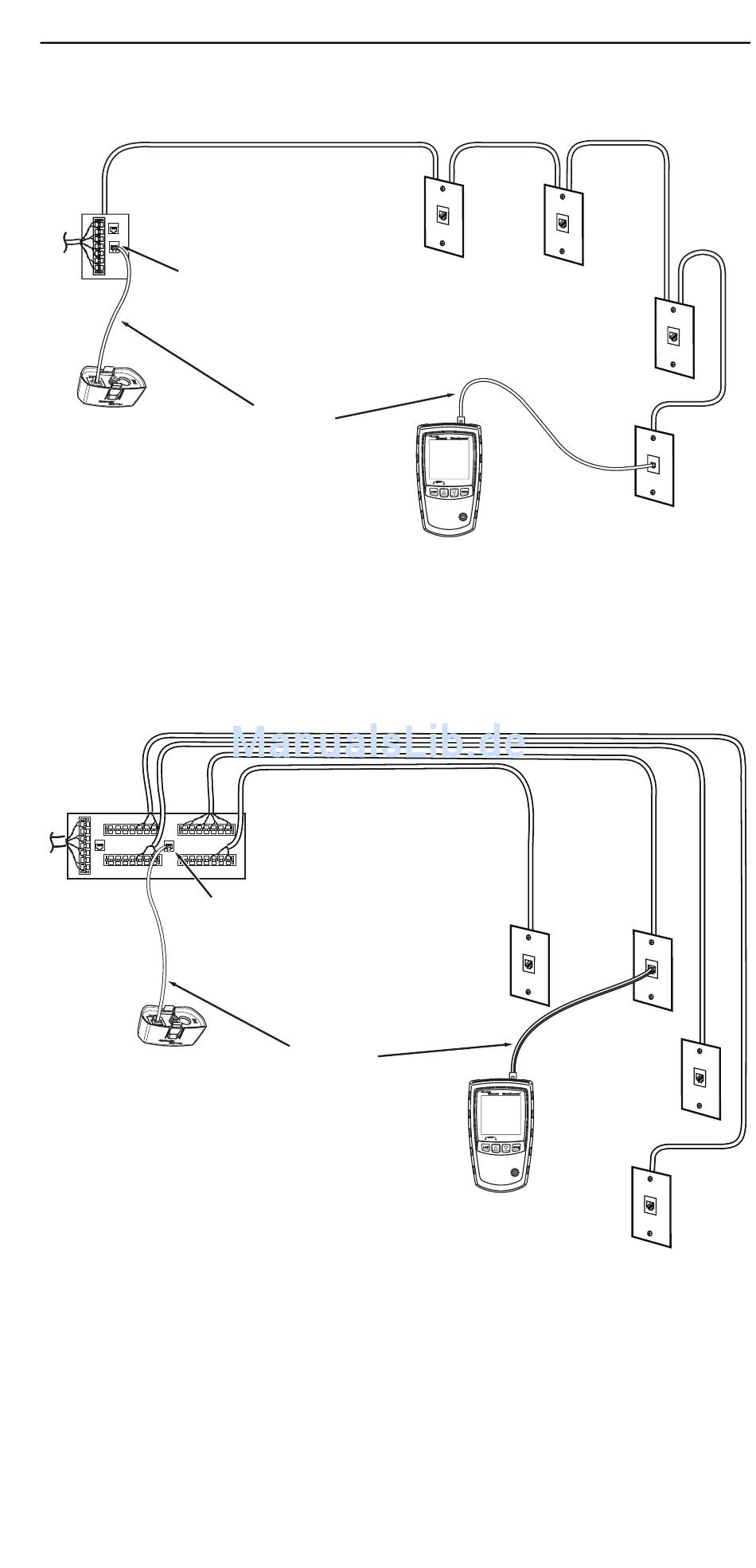

Anschluss an eine Bustopologie
Verteilzentrum
Wiremap-
Adapter
Hinweis: Die Positionen des Testers und des Wiremap-
Adapters können ausgetauscht werden.
Anschluss an eine Sterntopologie
Wiremap-
Adapter
Hinweis: Für eine korrekte Längenmessung den Tester
und den Wiremap-Adapter wie abgebildet anschließen.
Für Einzelheiten siehe das Bedienungshandbuch.
Anschluss an Bus
RJ11-
Rangierk
abel
Verteilzentrum
Gemeinsamer
Anschluss an
Brückenabzweigung
RJ11-
Rangierk
abel
Testen von Kabeln
egs17.eps
egs16.eps
