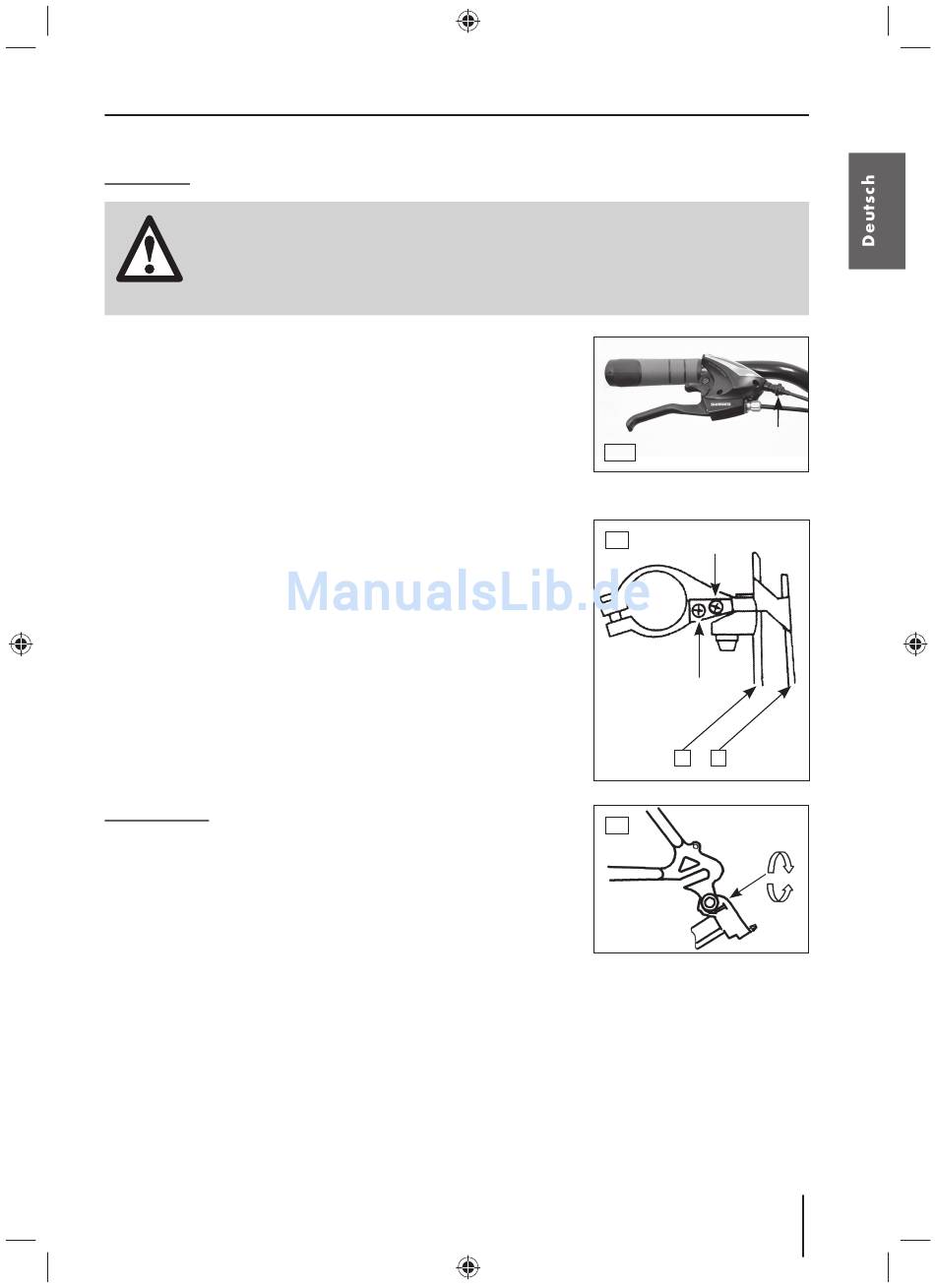

Prophete Stratos ENTDECKER 4.1 Bedienungsanleitung Seite 39

Schaltung
Schaltwerk
• Sind Schaltwerk und Umwerfer nicht richtig eingestellt, kann dies zu
Schäden an der Kette und dem Schaltwerk führen. Das Schaltwerk
kann bei falscher Einstellung in die Speichen geraten. Unfallgefahr!
GEFAHR
1. Schalten Sie die Kette auf das größte Kettenblatt und
das kleinste Ritzel am Schaltwerk.
2. Drehen Sie nun die Stellschraube „H" solange, bis das
Leitröllchen exakt unter dem kleinsten Ritzel steht.
3. Straff en Sie nun den Schaltzug und fi xieren ihn mit der
Einstellschraube „ A " am Schalthebel.
4. Schalten Sie jetzt die Kette auf das kleinste Kettenblatt
und das größte Ritzel.
5. Achten Sie darauf, dass die Kette auf keinen Fall die
Speichen berührt! Korrigieren Sie dies gegebenenfalls
mittels der Stellschraube „L".
6. Sollten bei weiteren Schaltvorgängen Geräusche auftre-
ten, so drehen Sie die Bowdenzug-Stellschraube „ A " so
weit heraus, bis die Schaltvorgänge geräuschlos ablau-
fen.
Kettenleitrolle
Der Abstand der Kettenleitrolle zum kleinsten Ritzel sollte
2–3 Kettenglieder nicht überschreiten. Um diesen Abstand
zu optimieren, drehen Sie an der Einstellschraube (A) am
Schaltwerk.
EBike_Stratos_D_2013.indd 39 EBike_Stratos_D_2013.indd 39
WW
(Abb. ähnlich)
XX
H
L
1 2
YY
A
39
