3.
Öffnen Sie das System.
VORSICHT: Wenden Sie nicht zu viel Kraft an, wenn Sie das Bedienfeldkabel entfernen, da Sie sonst die
Anschlüsse beschädigen könnten.
4.
Trennen Sie das Bedienfeldkabel von der Rückwandplatine, indem Sie an der Zuglasche ziehen.
5.
Entfernen Sie die drei Torx-Schrauben, mit der die E/A-Platine am Gehäuse befestigt ist.
6.
Legen Sie die Zuglasche dicht an den Anschluss.
7.
Ziehen Sie das Bedienfeldkabel heraus, während Sie den Anschluss und die Zuglasche durch den Durchlass im
Gehäuse ziehen.

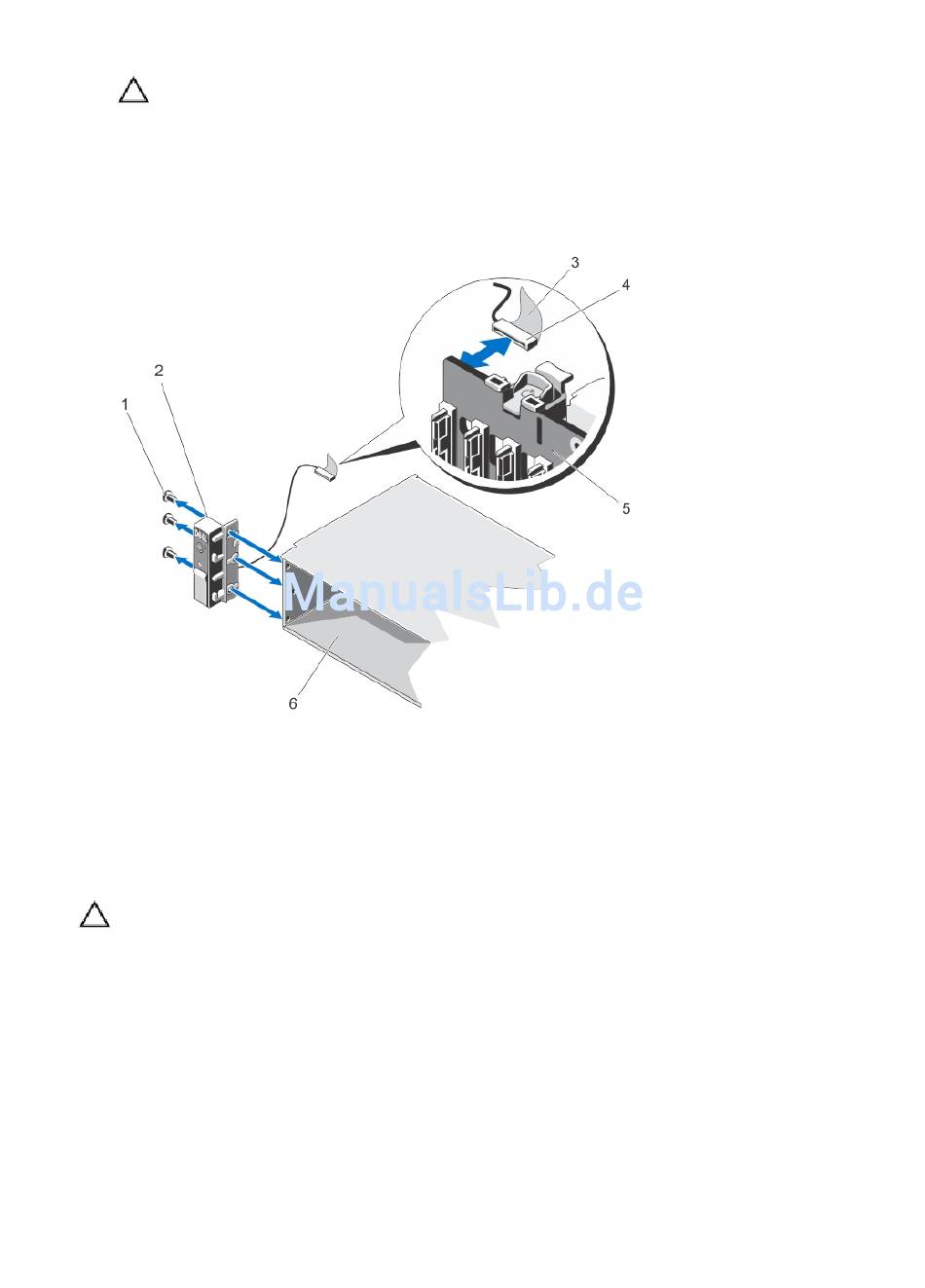

Abbildung 75. Bedienfeld entfernen und installieren – PowerEdge R720xd
1.
Torx-Schrauben (3)
3.
Zuglasche
5.
Festplattenrückwandplatine
Installieren des Bedienfeldes (PowerEdge R720xd)
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Entfernen Sie gegebenenfalls die Frontverkleidung.
2.
Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System von der
Netzstromsteckdose und den Peripheriegeräten.
3.
Öffnen Sie das System.
4.
Legen Sie das Etikett um das Kabel.
130
2.
Bedienfeld
4.
Anschluss
6.
Gehäuse
