Pottinger TORRO 4500 Betriebsanleitung Seite 91

Erklärung:
P Pumpe
T Tank
Y1/Y2 Kratzboden - Vorlauf / Rücklauf
Y3 /Y4 Wegeventil - senken / heben
Y5 Pick-up
Y6 Dosierwalzen
1000_D-Service-PC-B1_1622

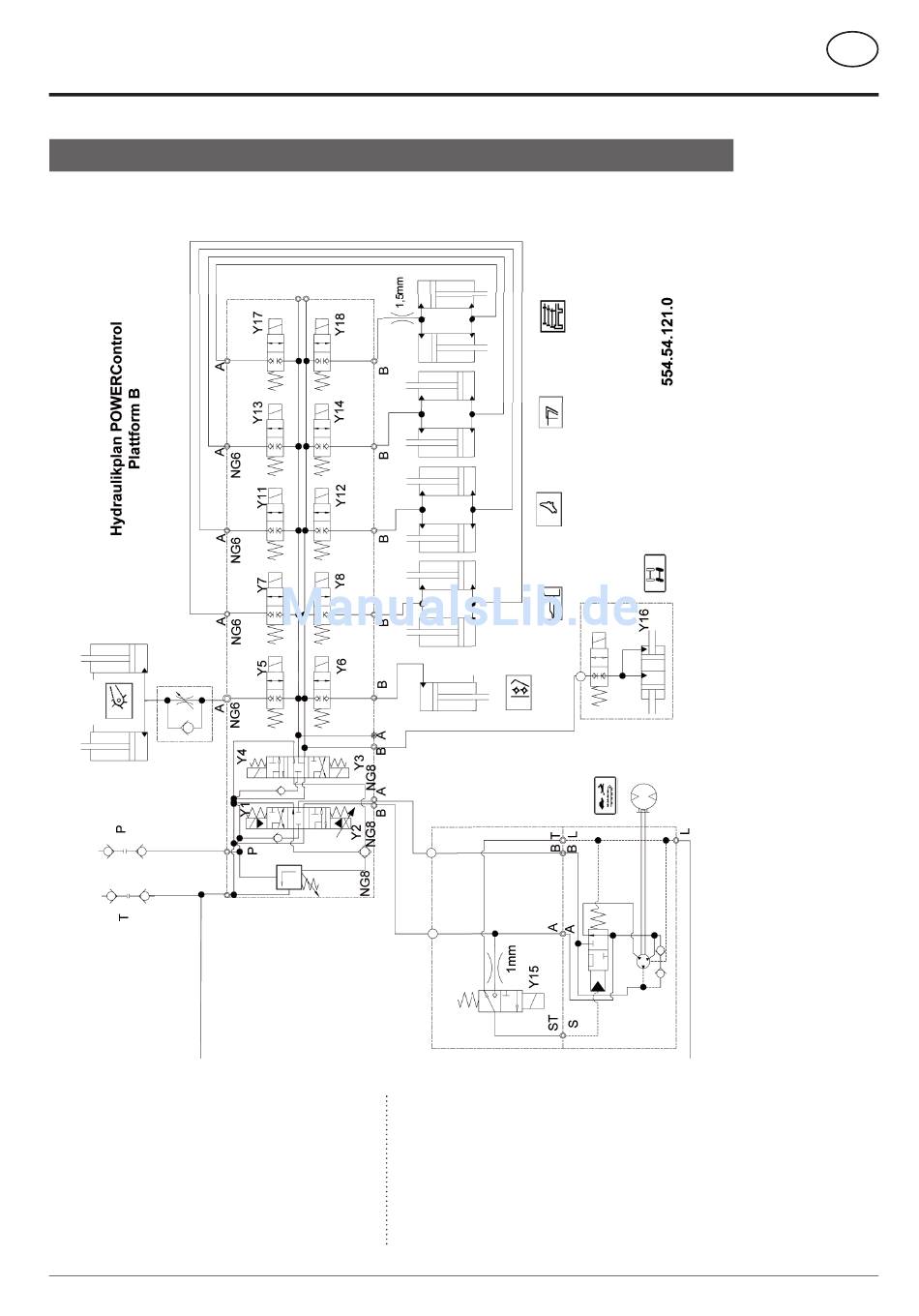

Hydraulikplan Hydraulikplan
Y7/Y8 Knickdeichsel
Y11/Y12 Schneidwerk
Y13/Y14 Rückwand
Y15 Kratzboden 2. Stufe
Y16 Nachlauf-Lenkachse
Y17/18 Dürrfutteraufbau
