Erstinbetriebnahme, Inspektion, Wartung
Weitere Angaben zu den Arbeitsschritten

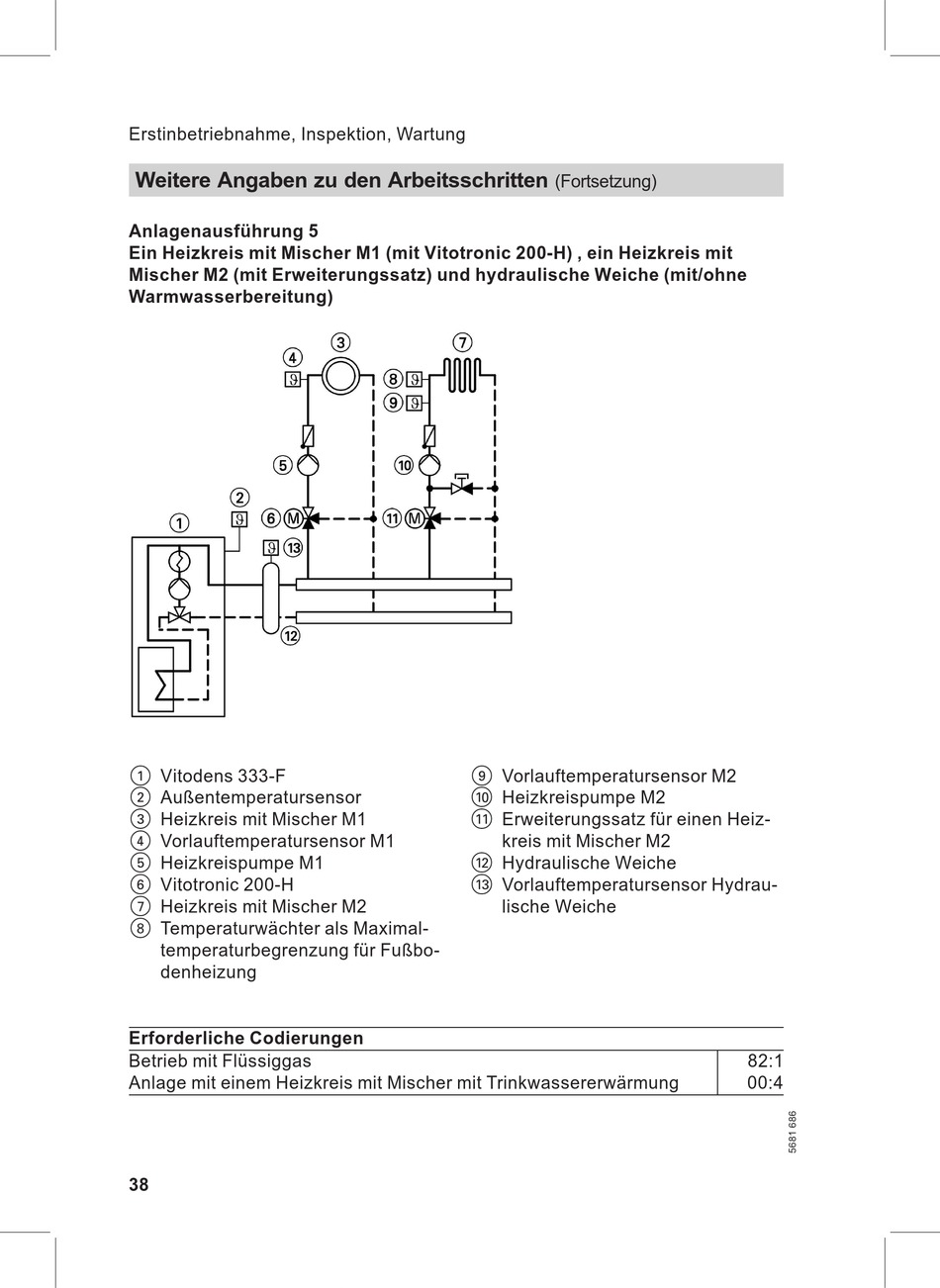

Anlagenausführung 5
Ein Heizkreis mit Mischer M1 (mit Vitotronic 200-H) , ein Heizkreis mit
Mischer M2 (mit Erweiterungssatz) und hydraulische Weiche (mit/ohne
Warmwasserbereitung)
1 Vitodens 333-F
2 Außentemperatursensor
3 Heizkreis mit Mischer M1
4 Vorlauftemperatursensor M1
5 Heizkreispumpe M1
6 Vitotronic 200-H
7 Heizkreis mit Mischer M2
8 Temperaturwächter als Maximal-
temperaturbegrenzung für Fußbo-
denheizung
Erforderliche Codierungen
Betrieb mit Flüssiggas
Anlage mit einem Heizkreis mit Mischer mit Trinkwassererwärmung
38
(Fortsetzung)
9 Vorlauftemperatursensor M2
qP Heizkreispumpe M2
qQ Erweiterungssatz für einen Heiz-
kreis mit Mischer M2
qW Hydraulische Weiche
qE Vorlauftemperatursensor Hydrau-
lische Weiche
82:1
00:4
