- Seite 1 Version 07/13 Profi-Funk-Farb-Wetterstation Seite 2 - 28 xx Page 29 - 55 xx Page 56 - 82 xx Pagina 83 - 109 Best.-Nr. / Item No. / N° de commande / Bestelnr. 51 54 74...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Merkmale und Funktionen ...........................6 a) Wetterstation ..............................6 b) Außensensor ..............................6 Sicherheitshinweise .............................7 Batterie- und Akkuhinweise ..........................9 Bedienelemente ..............................10 a) Wetterstation ...............................10 b) Außensensor ............................... 11 Inbetriebnahme ..............................12 a) Batterien in den Außensensor einlegen .......................12 b) Montage des Außensensors ........................12 c) Batterien in die Wetterstation einlegen ......................13 d) Steckernetzteil anschließen .........................13... - Seite 3 Seite i) Anzeige der Windrichtung ...........................21 j) Anzeigen der Regenmenge .........................21 k) Maximum-/Minimum-Werte anzeigen/zurücksetzen ..................21 l) Wettervorhersage ............................22 m) Weckfunktion ...............................23 n) Displaybeleuchtung .............................23 12. Batterie-/Akkuwechsel ............................24 a) Wetterstation ...............................24 b) Außensensor ...............................24 13. Behebung von Störungen ..........................25 14. Reichweite .................................26 15.
-
Seite 4: Einführung
0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.) E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“. Mo. - Fr. 8.00 bis 18.00 Uhr Österreich: www.conrad.at www.business.conrad.at... -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemässe Verwendung Die Wetterstation dient zur Anzeige verschiedener Messwerte (z.B. Innen-/Außentemperatur, Innen-/Außenluftfeuch- te, Regenmenge, Luftdruck, Windgeschwindigkeit, Windrichtung). Die Messdaten des Außensensors werden per Funk drahtlos zur Wetterstation übertragen. Weiterhin errechnet die Wetterstation mittels der Aufzeichnung der Luftdruckveränderungen eine Wettervorhersage, die über grafische Symbole im Display dargestellt wird. -
Seite 6: Merkmale Und Funktionen
5. Merkmale und Funktionen a) Wetterstation • Betrieb über 3 Batterien vom Typ AA/Mignon bzw. Steckernetzteil • Bei Betrieb über das Steckernetzteil ist eine Dauerbeleuchtung des Displays möglich • Bei Batteriebetrieb wird die Beleuchtung des Displays bei Tastendruck aktiviert (sie erlischt automatisch nach eini- gen Sekunden, um Strom zu sparen) • DCF-Uhrzeit-/Datumsanzeige, manuelle Einstellung bzw. Zeitzoneneinstellung möglich • 12/24-Stunden-Zeitanzeigeformat umschaltbar • Weckfunktion mit Schlummermodus („SNOOZE“) • Wettervorhersage für die nächsten 12 - 24 Stunden über grafische Symbole • Anzeige der Temperatur/Luftfeuchte (umschaltbar zwischen Innen/Außen) • Anzeige der Regenmenge (umschaltbar zwischen täglicher/wöchentlicher/monatlicher/gesamter Regenmenge) • Grafische Anzeige für die Regenmenge bzw. den Luftdruckverlauf der letzten 6 Stunden • Anzeige der Windgeschwindigkeit (durchschnittlicher Wert bzw. Böen-Geschwindigkeit) • Einheiten für Temperatur, Windgeschwindigkeit, Regenmenge und Luftdruck einstellbar • Maximumwert- und Minimumwert-Speicher • Tischaufstellung über den auf der Rückseite integrierten Standfuß • Betrieb in trockenen, geschlossenen Innenräumen b) Außensensor • Betrieb über 4 Batterien vom Typ AA/Mignon... -
Seite 7: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. - Seite 8 • Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: - das Gerät sichtbare Beschädigungen aufweist - das Gerät nicht mehr arbeitet - das Gerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde - schwere Transportbeanspruchungen aufgetreten sind • Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung, ziehen Sie das Steckernetzteil aus der Netzsteckdose. Entnehmen Sie evtl. eingelegte Batterien/Akkus aus dem Außensensor.
-
Seite 9: Batterie- Und Akkuhinweise
7. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf. • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. -
Seite 10: Bedienelemente
8. Bedienelemente a) Wetterstation 1 Taste „SELECT/Zz“ 2 Taste „MODE/SET“ 3 Taste „CHANNEL/+/SEARCH“ 4 Taste „MEM/-“ 5 Taste „ALARM“ 6 Taste „PRESSURE/ “ 7 Batteriefach für 3 Batterien vom Typ AA/Mignon 8 Niedervoltbuchse für Anschluss des mitgelieferten Steckernetzteils 9 Standfuß... -
Seite 11: B) Außensensor

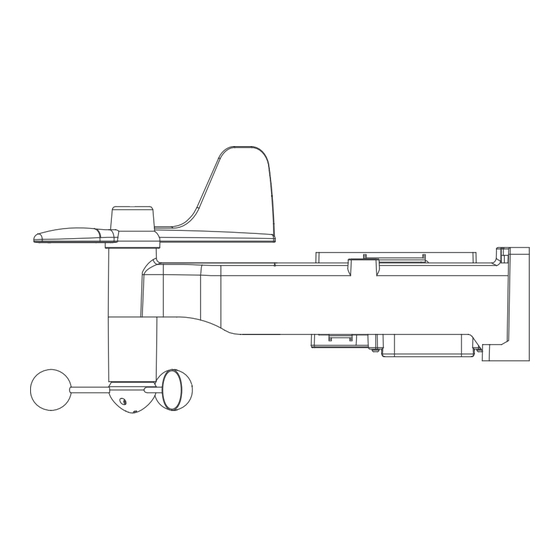

b) Außensensor 17 18 10 Kompass (für Ausrichtung der Windfahne vor der Anmeldung des Außensensors an die Wetterstation) 11 Auffangöffnung des Regensensors 12 Öffnungen für Schraubmontage bzw. Kabelbinder 13 Runde Form für Befestigung an einem Mastrohr 14 Windfahne für Messung der Windrichtung 15 Rotor für Windgeschwindigkeitsmessung 16 Sende-LED (versteckt angeordnet, leuchtet durch das Gehäuse hindurch) 17 Taste „TRANSMIT“... -
Seite 12: Inbetriebnahme
9. Inbetriebnahme a) Batterien in den Außensensor einlegen Öffnen Sie das Batteriefach (18) auf der Unterseite des Außensensors, indem Sie die beiden Schrauben des Batte- riefachdeckels herausdrehen und den Batteriefachdeckel danach abnehmen. Legen Sie vier Batterien vom Typ AA/Mignon polungsrichtig ein (Plus/+ und Minus/- beachten). Der Betrieb mit Akkus ist grundsätzlich möglich. Durch die geringere Spannung von Akkus (Akku = 1,2 V, Batterie = 1,5 V) und die geringere Kapazität kommt es jedoch zu einer kürzeren Betriebsdauer. -
Seite 13: Batterien In Die Wetterstation Einlegen
Richten Sie jetzt die Windfahne mit der Spitze nach Norden aus. Auf der Oberseite der Windfahne befindet sich dazu ein Kompass (10). Fixieren Sie dann die Windfahne mit einem Klebestreifen und nehmen Sie die Wetterstation in Betrieb. Nachdem die Wetterstation die Suche nach dem Außensensor erfolgreich abgeschlossen hat und die Sensorsuche beendet wurde, entfernen Sie den Klebestreifen wieder. c) Batterien in die Wetterstation einlegen Eine Dauerbeleuchtung des Displays ist nur möglich, wenn das mitgelieferte Steckernetzteil angeschlos- sen wird. -
Seite 14: Aufstellung Der Wetterstation
Beim Drücken der Taste „TRANSMIT“ (17) leuchtet kurz die rote LED (16) auf, um den Sendevorgang der Messdaten anzuzeigen. An der Wetterstation lassen sich noch zwei weitere Temperatur-/Luftfeuchtesensoren anmelden. Diese sind nicht im Lieferumfang enthalten, sondern können separat bestellt werden. Damit die Wetterstation die Außensensoren findet, sollten Sie die Batterien zuerst in die Außensensoren einlegen und erst danach die Wetterstation in Betrieb nehmen. -
Seite 15: Dcf-Empfang
10. DCF-Empfang a) Allgemein Beim DCF-Signal handelt es sich um ein Signal, das von einem Sender in Mainflingen (nahe Frankfurt am Main) ausgesendet wird. Dessen Reich- weite beträgt bis zu 1500 km, bei idealen Empfangsbedingungen sogar bis zu 2000 km. Das DCF-Signal beinhaltet unter anderem die genaue Uhrzeit und das Datum. -
Seite 16: Bedienung Der Wetterstation
11. Bedienung der Wetterstation a) Außensensor(en) suchen Im Lieferumfang befindet sich der Kombi-Außensensor mit integriertem Regensensor, Windgeschwindigkeits- und Windrichtungssensor sowie Temperatur- und Luftfeuchtesensor. Bis zu zwei zusätzliche Außensensoren für Temperatur/Luftfeuchte können als Zubehör bestellt werden. Sollte die Wetterstation einen der Außensensoren nicht finden (z.B. bei schlechten Empfangsbedingungen oder nach einem Batteriewechsel), so können Sie die Suche nach dem bzw. den Außensensoren manuell starten. Halten Sie dazu die Taste „CHANNEL/+/SEARCH“ (3) etwa 3 Sekunden gedrückt, bis die entsprechenden Anzeigen im Display zu blinken beginnen. - Seite 17 Anzeigereihenfolge Tag/Monat bzw. Monat/Tag umschalten • Schalten Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) zwischen der Reihenfolge „D M“ (Tag/ Monat) bzw. „M D“ (Monat/Tag) um. • Drücken Sie kurz die Taste „MODE/SET“ (2). Oben rechts im Display blinkt „ZONE“ und eine Zahl. Zeitzone einstellen • Stellen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) die Zeitzone ein, in der Sie sich befinden. Es ist eine Einstellung zwischen +12..-12 Stunden möglich. • Drücken Sie kurz die Taste „MODE/SET“ (2). Die Stunden der Uhrzeit blinken. Stunden der Uhrzeit einstellen • Stellen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) die Stunden der Uhrzeit ein. Für eine Schnell- verstellung halten Sie die jeweilige Taste länger gedrückt. • Drücken Sie kurz die Taste „MODE/SET“ (2). Die Minuten der Uhrzeit blinken. Minuten der Uhrzeit einstellen • Stellen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) die Minuten der Uhrzeit ein. Für eine Schnell- verstellung halten Sie die jeweilige Taste länger gedrückt.
-
Seite 18: Luftdruck Einstellen
Einheit für die Windgeschwindigkeit auswählen • Wählen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) zwischen „km/h“ (Kilometer pro Stunde), „knots“ (Knoten), „m/s“ (Meter pro Sekunde), „mph“ (Meilen pro Stunde) und „Beaufort“ aus. • Drücken Sie kurz die Taste „MODE/SET“ (2). Die Einheit für den Luftdruck blinkt. Einheit für den Luftdruck auswählen • Wählen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) zwischen „hPa“ (Hektopascal), „mb“ (Milli- bar), „inHg“ (Zoll Quecksilbersäule) und „mmHg“ (Millimeter Quecksilbersäule) aus. • Drücken Sie kurz die Taste „MODE/SET“ (2). Der Wert für den Luftdruck blinkt. Luftdruck einstellen • Wenn Sie den aktuellen Luftdruck am Aufstellort der Wetterstation kennen, so können Sie diesen mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) einstellen. Sie können hier entweder den absoluten oder den relativen... -
Seite 19: Umschalten Zwischen Innen-/Außentemperatur & Innen-/Außenluftfeuchte
d) Umschalten zwischen Innen-/Außentemperatur & Innen-/Außenluftfeuchte Im Lieferumfang befindet sich der Kombi-Außensensor mit integriertem Regensensor, Windgeschwindigkeits- und Windrichtungssensor sowie Temperatur- und Luftfeuchtesensor. Bis zu zwei zusätzliche Außensensoren für Temperatur/Luftfeuchte können als Zubehör bestellt werden. Der Kombi-Außensensor ist fest auf Kanal 1 eingestellt, dies ist nicht veränderbar. Die zusätzlich erhältlichen Außensensoren können auf unterschiedliche Sendekanäle eingestellt werden (beachten Sie deren Bedienungsanleitung). -
Seite 20: Umschalten Zwischen Anzeige Von Uhrzeit/Datum/Jahr
f) Umschalten zwischen Anzeige von Uhrzeit/Datum/Jahr • Drücken Sie mehrfach kurz die Taste „SELECT/Zz“ (1), bis am rechten Rand des Displays ein Pfeilsymbol „ “ neben der Anzeige der Uhrzeit erscheint. • Durch kurzes Drücken der Taste „MODE/SET“ (2) können Sie jetzt umschalten zwischen der Anzeige von: - Uhrzeit (Stunde : Minute) - Datum (je nach Einstellung entweder Monat : Tag bzw. Tag : Monat) - Jahr • Wird keine Taste gedrückt, wechselt die Anzeige im Display automatisch zurück zur Uhrzeit. g) Umschalten zwischen Temperatur, Windchill-Temperatur, Taupunkt-Tempe- ratur, Hitze-Index • Wählen Sie zuerst den gewünschten Sensor aus, siehe Kapitel 11. d). -
Seite 21: Umschalten Zwischen Windgeschwindigkeit/Böen-Geschwindigkeit
h) Umschalten zwischen Windgeschwindigkeit/Böen-Geschwindigkeit • Drücken Sie mehrfach kurz die Taste „SELECT/Zz“ (1), bis am rechten Rand des Displays ein Pfeilsymbol „ “ neben der Anzeige der Windgeschwindigkeit erscheint. • Durch kurzes Drücken der Taste „MODE/SET“ (2) können Sie jetzt umschalten zwischen: „GUST“ Böen-Geschwindigkeit: Anzeige der maximalen Windgeschwindigkeit in den letzten 10 Minu- „AVERAGE“ Durchschnittliche Windgeschwindigkeit: Durchschnittswert der Windgeschwindigkeiten der letzten 2 Minuten i) Anzeige der Windrichtung • Links neben der Anzeige der Windgeschwindigkeit zeigt eine Kompass-Rosette die Windrichtung an. -
Seite 22: Wettervorhersage
l) Wettervorhersage Allgemeine Informationen • Die Wetterstation errechnet aus dem Luftdruckverlauf der vergangenen Stunden/Tage eine Wettervorhersage für die nächsten 12 bis 24 Stunden. Die erzielbare Genauigkeit durch diese Technik liegt bei etwa 70 - 75%. Das tatsächliche Wetter am nächsten Tag kann deshalb komplett anders sein. Da der gemessene Luftdruck nur für ein Gebiet mit einem Durchmesser von etwa 30 - 50 km gilt, kann sich das Wetter auch schnell ändern. -
Seite 23: M) Weckfunktion
m) Weckfunktion Weckzeit anzeigen • Drücken Sie kurz die Taste „ALARM“ (5). Oben rechts im Display erscheint „ALARM“ und die momentan eingestellte Weckzeit. • Die Anzeige wechselt nach einigen Sekunden automatisch zur Uhrzeit zurück, wenn keine Taste gedrückt wird. Weckfunktion ein-/ausschalten • Drücken Sie einmal kurz die Taste „ALARM“ (5), damit die Weckzeit angezeigt wird, siehe oben. • Durch nochmaliges kurzes Drücken der Taste „ALARM“ (5) können Sie die Weckfunktion ein- oder ausschalten. • Bei eingeschalteter Weckfunktion erscheint oben im Display ein Glockensymbol „ “. Weckzeit einstellen • Drücken Sie einmal kurz die Taste „ALARM“ (5), damit die Weckzeit angezeigt wird, siehe oben. • Halten Sie die Taste „ALARM“ (5) so lange gedrückt, bis die Stunden der Weckzeit zu blinken beginnen. • Stellen Sie mit der Taste „CHANNEL/+/SEARCH“ (3) bzw. „MEM/-“ (4) die Stunden der Weckzeit ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt. -
Seite 24: Batterie-/Akkuwechsel
12. Batterie-/Akkuwechsel a) Wetterstation Wenn die Wetterstation über das mitgelieferte Steckernetzteil betrieben wird, so dienen die Batterien nur zum Da- tenerhalt bei Stromausfall (oder wenn die Wetterstation an einem anderen Ort aufgestellt werden soll und Sie dazu das Steckernetzteil umstecken müssen). In diesem Fall empfehlen wir Ihnen, die Batterien spätestens alle 2 Jahre gegen neue auszutauschen. -
Seite 25: Behebung Von Störungen
13. Behebung von Störungen Mit der Wetterstation haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und be- triebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschrei- ben, wie Sie mögliche Störungen beheben können. Kein Empfang des Signals des Außensensors • Der Abstand zwischen Wetterstation und Außensensor ist zu groß. Verändern Sie den Aufstellungsort von Wetter- station und/oder Außensensor. -
Seite 26: Reichweite
• Wände, Stahlbetondecken • Beschichtete/bedampfte Isolierglasscheiben, Aluminiumfenster o.ä. • Fahrzeuge • Bäume, Sträucher, Erde, Felsen • Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper) • Nähe zum menschlichen Körper • Breitbandstörungen, z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklautsprecher, ande- re Funk-Wetterstationen, Baby-Überwachungssysteme usw.) • Nähe zu elektrischen Motoren, Trafos, Netzteilen • Nähe zu Steckdosen, Netzkabeln • Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen Geräten 15. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Über- einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/ EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com. -
Seite 27: Wartung Und Reinigung
16. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren der Bestandteile des Produkts, öffnen Sie es deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise bei der Montage bzw. beim Einlegen oder Wechseln der Batterien/Akkus). -
Seite 28: Technische Daten
18. Technische Daten a) Wetterstation Stromversorgung ........Über externes Steckernetzteil oder über 3 Batterien vom Typ AA/Mignon Anzahl Außensensoren ......Max. 3 Temperatur-Messbereich ......0 °C bis +50 °C Auflösung ........0,1 °C Genauigkeit ........±1 °C Luftfeuchte-Messbereich ......20% bis 99% relative Luftfeuchte Genauigkeit ........±5% Windgeschwindigkeits-Messbereich ..0 - 30 m/s, 0 - 108 km/h Genauigkeit ........±10% Regen-Messbereich ......0 - 9999 mm Genauigkeit ........±10% Abmessungen (B x H x T) ....133 x 133 x 60 mm Gewicht ..........280 g (ohne Batterien)
